CONEXÕES
CUIDADO: Certifique-se de que todos os componentes elétricos do sistema estejam DESLIGADOS (e de
preferência desconectados de suas tomadas CA) antes de fazer qualquer
conexão.
As caixas de som e os amplificadores possuem conectores positivos e negativos ("+" e
"-"). O L52 Classic possui terminais de conexão codificados por cores. O terminal "+" é
vermelho, enquanto o terminal "-" é preto. Veja a ilustração à direita.
O L52 Classic é projetado para que uma tensão positiva no terminal "+" (vermelho)
faça com que os drivers do alto-falante se movam para fora (em direção à sala).
Recomendamos o uso de um cabo da caixa de som de alta qualidade com codificação
de polaridade. Normalmente o fio positivo é sulcado ou possui alguma outra marcação
("+").
Para garantir uma polaridade adequada, conecte cada terminal "+" na parte traseira
do Amplificador ou receptor ao respetivo terminal "+" (vermelho) em cada caixa de
som.Conecteos(Preto)terminais"–"deformasemelhante.Consulteomanualdo
proprietário do receptor ou amplificador para confirmar
os procedimentos de conexão.

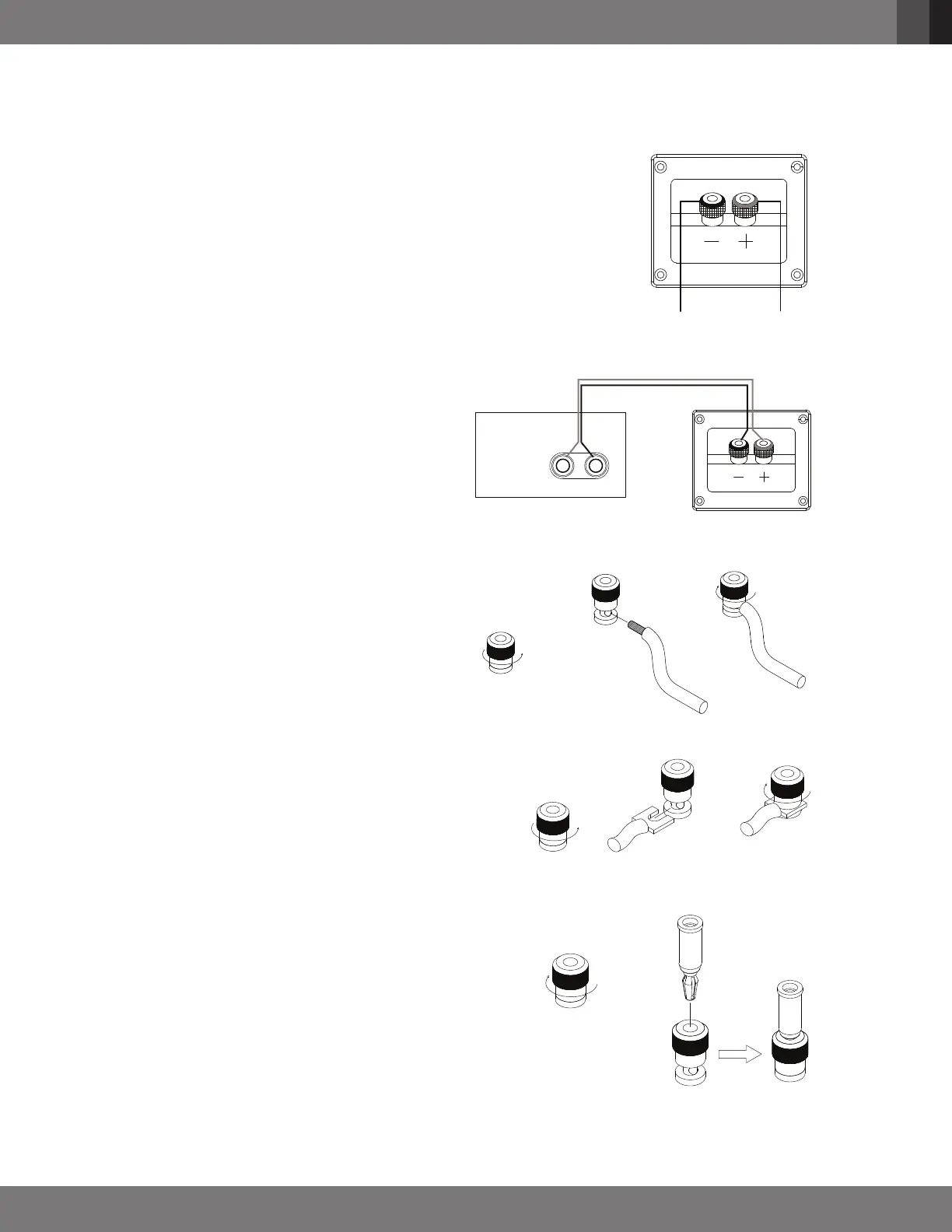

CONEXÃO BÁSICA DE FIO ÚNICO
Ligue o amplificador às caixas de som da maneira
mostrada na figura à direita.
IMPORTANTE: Não inverta polaridades (p. ex., "+"
para "–" ou "–" para "+") quando efetuar conexões.
Isso prejudicará a imagem estéreo e reduzirá o
desempenho de graves.
Os terminais de caixas de som banhados a ouro do
L52 Classic podem aceitar uma variedade de tipos de
conectores de fio: fio desencapado, conectores em
espada, conectores de pino e conectores banana.
USANDO FIO NU OU CONECTORES DE PINO:
IMPORTANTE: Osfiosoupinos(+)e(–)nãopodem
encostar um no outro ou nos terminais opostos. Se os
cabos se tocarem, isso pode causar curto-circuito e
danificar o aparelho de som ou o amplificador.
USANDO CONECTORES DE FORQUILHA:
IMPORTANTE: Aspásdosconectores(+)e(–)nãopodem
encostar umas nas outras ou nos terminais opostos. Se as
pás se tocarem, isso pode causar curto-circuito e danificar o
aparelho de som ou o amplificador.
USANDO CONECTORES DE BANANA:
Terminal
Negativo (-)
Terminal
Positivo (+)
+
-
Receptor ou Amplificador
(um canal mostrado)
Painel de conectores
da caixa de som
A. Solte a Tampa
C. Aperte a
Tampa para
Prender
B. Introduza o fio nu ou
pino no orifício do
conector
A. Solte a Tampa
C. Aperte a Tampa
B. Introduza as pás do
conector em torno
do pino
A. Aperte a tampa
B. Introduza o Pino Banana
no Orifício da Tampa
