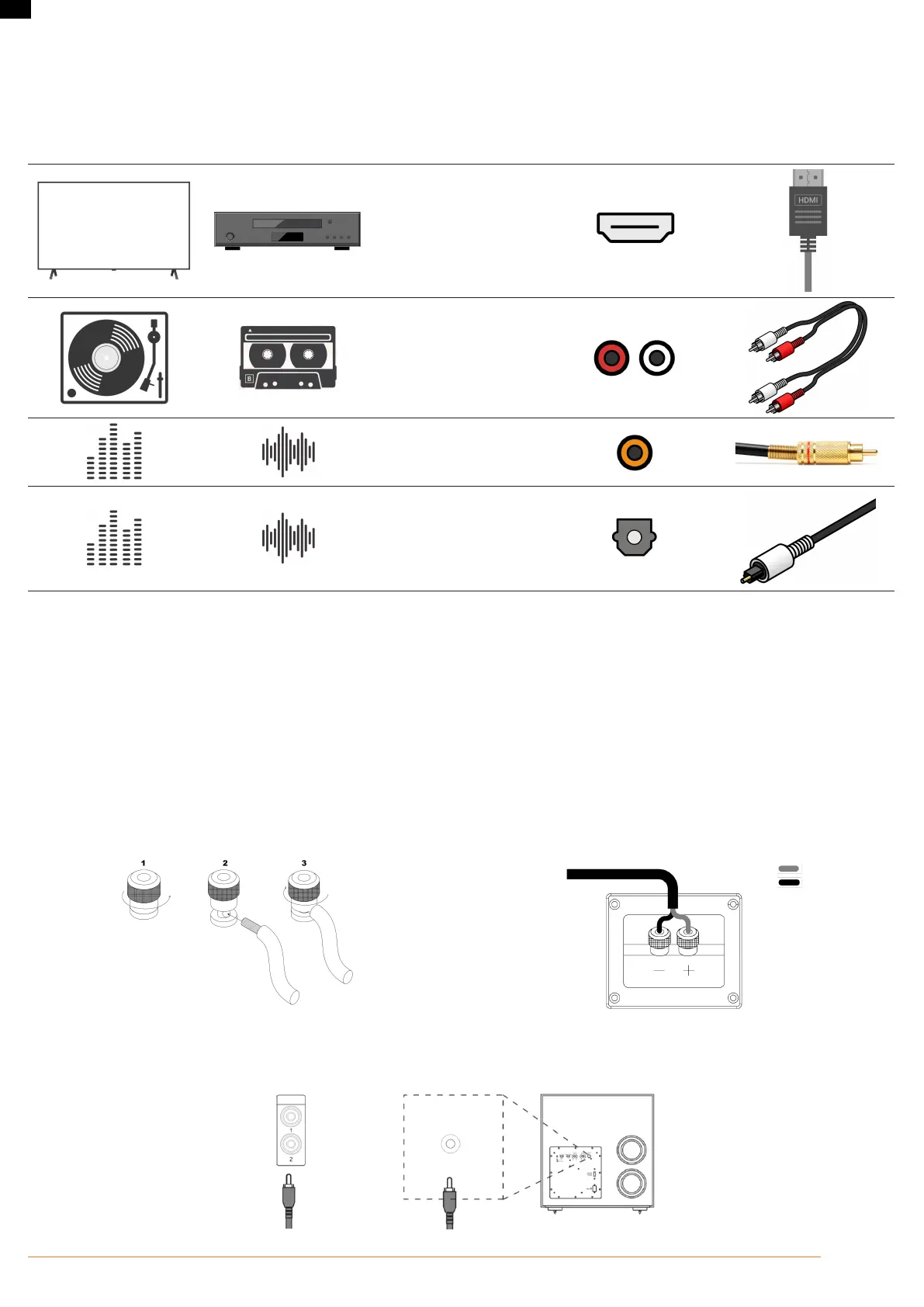

COLLEGAMENTO DEGLI INGRESSI AUDIO/VIDEO
JBL consiglia di utilizzare cavi pre-assemblati o cablati professionalmente.
Cavi utilizzati per i collegamenti
Cavo HDMI
Cavo audio analogico
(Tipo RCA, terminazione
singola più schermatura)
Cavo digitale coassiale
(Impedenza di 75-ohm)
Cavo ottico
CABLAGGIO DEI CONNETTORI IN USCITA
Prima di eettuare qualsiasi collegamento in uscita, assicurarsi che il cavo di alimentazione sia scollegato dall'amplicatore e rivedere attentamente l'impedenza
totale degli speaker collegati a ciascuna uscita dell'amplicatore.
JBL consiglia di utilizzare un cavo speaker di larga sezione, no a 12 AWG, a due o quattro conduttori.
Le uscite speaker forniscono il collegamento agli altoparlanti passivi tramite connettori a morsetto che accettano terminazioni con cavo spelato e connettori a
forcella o a banana. I connettori sono raggruppati in coppie. Ogni coppia è composta da due terminazioni: positivo (+) e negativo (–)
Per collegare i cavi dello speaker ad un morsetto utilizzando un cavo spelato, spelare circa 3/8 di pollice (10 mm) di isolamento dall'estremità dei terminali
positivo e negativo del cavo ed inserire le estremità spelate nel connettore del morsetto di collegamento corrispondente, serrando i morsetti a vite per ssare
la terminazione. Ripetere questa procedura per ciascuno speaker.
Nota: Eettuare il collegamento in modo che i li dell'anima del cavo speaker non sporgano dal terminale dello speaker. Il circuito di protezione potrebbe
attivarsi se il cavo spelato tocca il pannello posteriore o se i poli + e - si toccano.
Terminazione a morsetto Collegamento allo speaker
Positivo + Rosso
Negativo - Nero
Collegamento di un subwoofer
Utilizzare un cavo subwoofer per collegare il subwoofer. A questa unità possono essere collegati due subwoofer. Lo stesso segnale viene emesso dai rispettivi
terminali subwoofer.
SUB OUT
SUBWOOFER
INPUT
