日本語

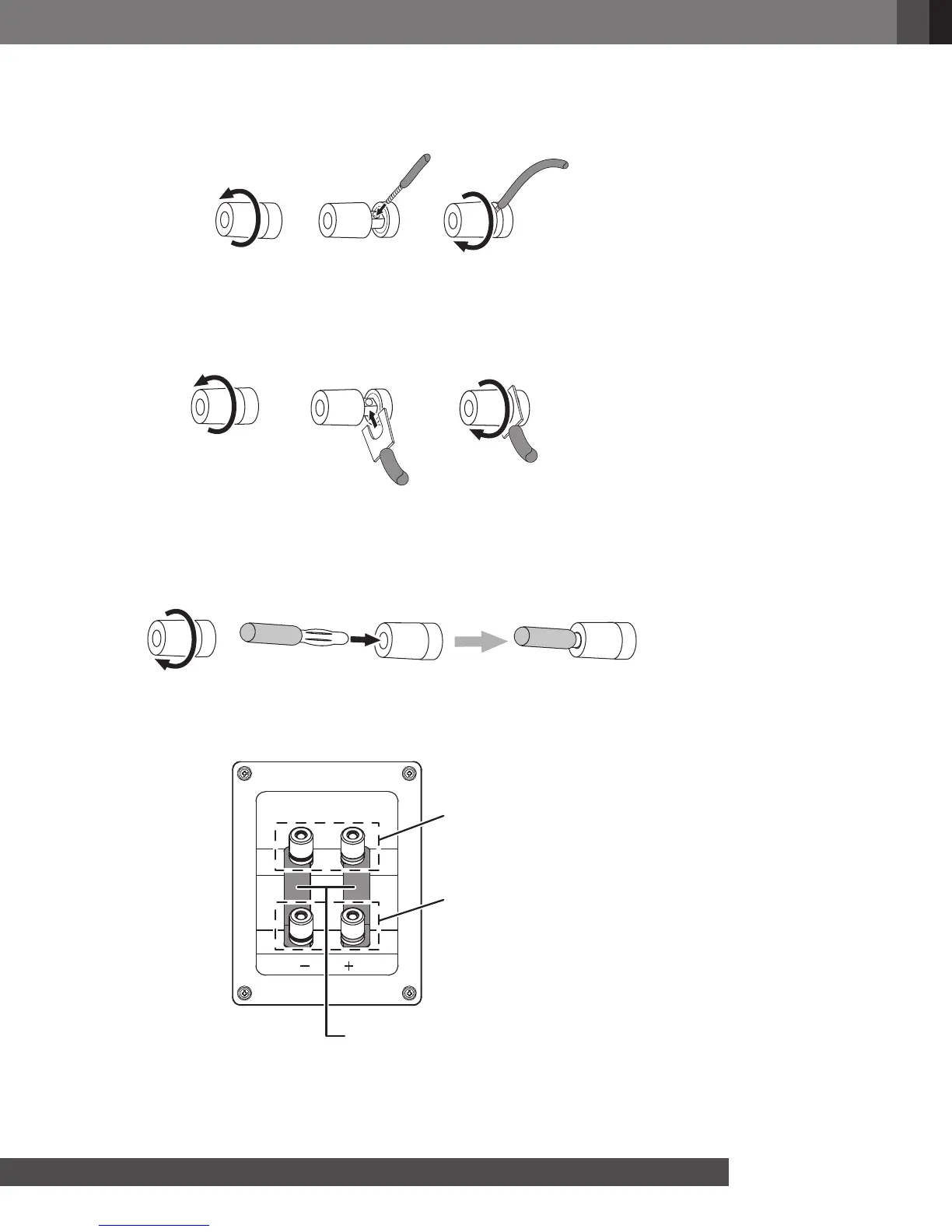

裸ワイヤまたはピンコネクタを使用する場合：
A.
キャップを緩
めます
B.
裸ワイヤまたはピンコ
ネクタをポストの穴に
通します
C.
キャップを締め
てワイヤを固定
します
重要：絶対に「+」と「–」ワイヤまたはピンが相互にまたはほかのコネクタに接触しないようにしてください。ワイ
ヤが接触すると短絡を生じ、受信機またはアンプが破損することがあります。
スペードコネクタを使用する場合：
A.
キャップを緩
めます
C.
キャップを締めてスペード
コネクタを固定します
B.
スペードコネクタブレ
ードをポストの周囲に
挿入します
重要：絶対に「+」と「–」スペードコネクタブレードが相互にまたはほかのコネクタに接触しないようにしてくださ
い。ブレードが接触すると短絡を生じ、受信機またはアンプが破損することがあります。
バナナコネクタを使用する場合：
A.
キャップを締
めます
B.
バナナコネクタをキャップの穴に
挿入します
バイワイヤ接続：
S4700の接続アセンブリはジャンパーバーで接続された2セットの入力コネクタがあります。上のコネクタセットは高
周波/超高周波ドライバ用、下のコネクタセットはウーファー用です。
高周波
/
超高周波コネクタ
低周波コネクタ
ジャン
パーバー
この配列で1台のステレオパワーアンプまたは2台のステレオパワーアンプを使用してスピーカーをバイワイヤ接続す
ることができます。バイワイヤによって、従来のシングルワイヤ接続に比べ、パフォーマンスを向上し、パワーアン
プの選択の上で柔軟性が高まります。
