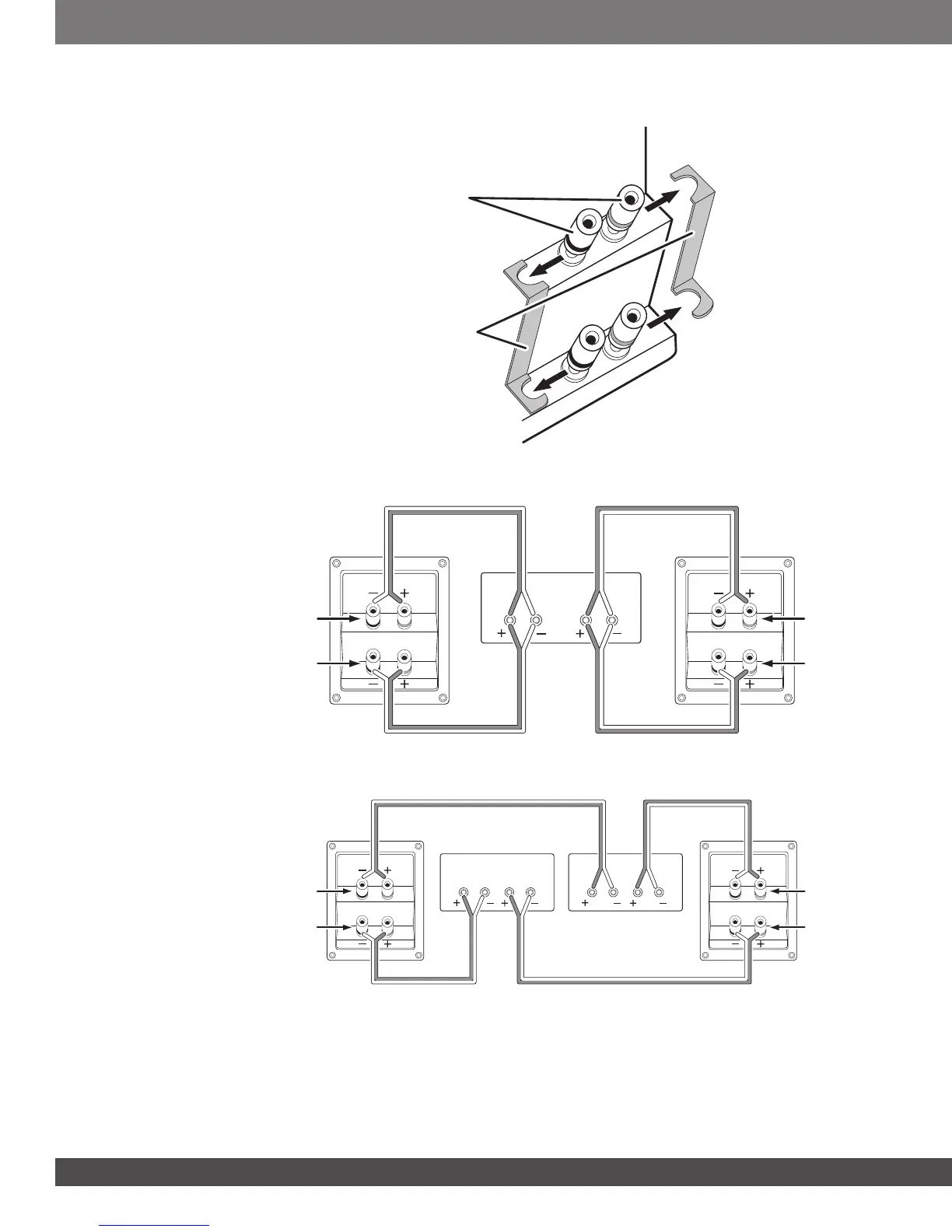

S4700をバイワイヤ接続するときは、まず図に示すようにコネクタのジャンパーバーを取り外します。
A. 4 つのキ
ャップす
べてを緩
めます
B. ジャンパ
ーを取り
外します
1台のステレオパワーアンプでバイワイヤ接続する場合、下図に従ってスピーカーを接続します。
HF/UHF
接続
アンプ
右側チャ
ンネル
左側チャ
ンネル
HF/UHF
接続
低周波
接続
低周波
接続
右側スピ
ーカー
左側スピ
ーカー
2台のステレオパワーアンプでバイワイヤ接続する場合、下図に従ってスピーカーを接続します。
HF/UHF
接続
アンプ
1
アンプ 2
右側チャ
ンネル
右側チャ
ンネル
左側チャ
ンネル
左側チャ
ンネル
HF/UHF
接続
低周波
接続
低周波
接続
右側スピ
ーカー
左側スピ
ーカー
いずれの場合も、異なるコネクタのタイプについて 基本的なシングルワイヤ接続 （4ページ）に記載された指示に従
ってください。
