ANSCHLUSS DES
VERSTÄRKERS
Die Anschlüsse des Subwoofers sind sowohl mit
blanken als auch mit verzinnten Kabeln
kompatibel. Der empfohlene Leiterquerschnitt
liegt zwischen 2,08 mm² und 8,37 mm², abhängig
von Länge des Kabels zwischen Verstärker und
Subwoofer. Ein höherer Leiterquerschnitt wird
für Kabellängen ab 2 m empfohlen.
STAGE 8 10 STAGE 1 01 0 STAGE 1 21 0
TECHNISCHE DATEN
THIELE-SMALL-PARAMETER
4
Ω
GLEICHSTROMWIDERSTAND DER SPULE:
R
EVC
(
OHMS
). . ..... . . ...... 3.6
SCHWINGSPULENINDUKTIVITÄT @ 1KHZ:
L
EVC
(
M
H) . . . . . . . . . . . . . . . 1.48
ABSTRAHLUNGSFLÄCHE DES LAUTSPRECHERS:
S
D
(
IN
2
) ................ 32.34
S
D
(
CM
2
). . . . . . . . . . . . . . . 208.67
KRAFTFAKTOR DES MOTORS:
B
L
(T
M
)................ 12.00
NACHGIEBIGKEITSVOLUMEN:
V
AS
(
FT
3
) ................ 0.56
V
AS
(
LITERS
) . . . . . . . . . . . . . . 15.9
AUFHÄNGUNGSNACHGIEBIGKEIT:
C
MS
(
µM
/N) . . . . . . . . . . . . . . 0.26
BEWEGTE MASSE, VERSCHIEBEVOLUMEN:
M
MS
(
GRAMS
). . . . . . . . . . . . . . 56.2
FREILUFTRESONANZ:
F
S
(H
Z
) . . . . . . . . . . . . . . . . . 41.6
MECHANISCHER GÜTEFAKTOR:
Q
MS
. . . . . . . . . . . . . . . . . . . . 5.46
ELEKTRISCHER GÜTEFAKTOR:
Q
ES
. . . . . . . . . . . . . . . . . . . . 0.37
GÜTEFAKTOR INGESAMT:
Q
TS
. . . . . . . . . . . . . . . . . . . . 0.35
HÖHE DER MAGNETSPALTE:
H
AG
(
IN
) . . . . . . . . . . . . . . . . . 0.31
H
AG
(
MM
)................ 8.00
HÖHE DER SCHWINGSPULE:
H
VC
(
IN
) . . . . . . . . . . . . . . . . . . 0.8
H
VC
(
MM
)................ 20.3
MAXIMALE AUSLENKUNG:
X
MAX
(
IN
)................ 0.24
X
MAX
(
MM
). . ...... . . ..... 6.15
TECHNISCHE DATEN
THIELE-SMALL-PARAMETER
4
Ω
GLEICHSTROMWIDERSTAND DER SPULE:
R
EVC
(
OHMS
) . . . . . . . . . . . . . . 3.6
SCHWINGSPULENINDUKTIVITÄT @ 1KHZ:
L
EVC
(
M
H) . . . . . . . . . . . . . . . 1.5
ABSTRAHLUNGSFLÄCHE DES LAUTSPRECHERS:
S
D
(
IN
2
) . . . . . . . . . . . . . . . 56.79
S
D
(
CM
2
). . . . . . . . . . . . . . 366.44
KRAFTFAKTOR DES MOTORS:
B
L
(T
M
)................ 12.4
NACHGIEBIGKEITSVOLUMEN:
V
AS
(
FT
3
). ...... . . ..... . 1.46
V
AS
(
LITERS
)............. 41.5
AUFHÄNGUNGSNACHGIEBIGKEIT:
C
MS
(
µM
/N) ............. 0.22
BEWEGTE MASSE, VERSCHIEBEVOLUMEN:
M
MS
(
GRAMS
)............. 83.3
FREILUFTRESONANZ:
F
S
(H
Z
)................ 37.1
MECHANISCHER GÜTEFAKTOR:
Q
MS
................... 5.92
ELEKTRISCHER GÜTEFAKTOR:
Q
ES
................... 0.46
GÜTEFAKTOR INGESAMT:
Q
TS
................... 0.42
HÖHE DER MAGNETSPALTE:
H
AG
(
IN
)................ 0.31
H
AG
(
MM
)...... . . ..... . . 8.00
HÖHE DER SCHWINGSPULE:
H
VC
(
IN
) . . . . . . . . . . . . . . . . . 0.8
H
VC
(
MM
)..... . . ...... . . 20.3
MAXIMALE AUSLENKUNG:
X
MAX
(
IN
) . . . . . . . . . . . . . . . 0.24
X
MAX
(
MM
) . . . . . . . . . . . . . . 6.15
TECHNISCHE DATEN
THIELE-SMALL-PARAMETER
4
Ω
GLEICHSTROMWIDERSTAND DER SPULE:
R
EVC
(
OHMS
) . . . . . . . . . . . . . . 3.6
SCHWINGSPULENINDUKTIVITÄT @ 1KHZ:
L
EVC
(
M
H) . . . . . . . . . . . . . . . 2.3
ABSTRAHLUNGSFLÄCHE DES LAUTSPRECHERS:
S
D
(
IN
2
) . . . . . . . . . . . . . . . 82.29
S
D
(
CM
2
) ............. 530.93
KRAFTFAKTOR DES MOTORS:
B
L
(T
M
)................ 13.6
NACHGIEBIGKEITSVOLUMEN:
V
AS
(
FT
3
) . . . . . . . . . . . . . . . 2.28
V
AS
(
LITERS
)............. 64.6
AUFHÄNGUNGSNACHGIEBIGKEIT:
C
MS
(
µM
/N)............. 0.16
BEWEGTE MASSE, VERSCHIEBEVOLUMEN:
M
MS
(
GRAMS
) . . . . . . . . . . . 154.3
FREILUFTRESONANZ:
F
S
(H
Z
)................ 31.7
MECHANISCHER GÜTEFAKTOR:
Q
MS
. . . . . . . . . . . . . . . . . . 6.64
ELEKTRISCHER GÜTEFAKTOR:
Q
ES
. . . . . . . . . . . . . . . . . . . . 0.6
GÜTEFAKTOR INGESAMT:
Q
TS
................... 0.55
HÖHE DER MAGNETSPALTE:
H
AG
(
IN
)................ 0.31
H
AG
(
MM
). . . . . . . . . . . . . . . 8.00
HÖHE DER SCHWINGSPULE:
H
VC
(
IN
)................ 1.21
H
VC
(
MM
). . . . . . . . . . . . . . . 30.7
MAXIMALE AUSLENKUNG:
X
MAX
(
IN
). . ..... . . ...... 0.45
X
MAX
(
MM
)............. 11.35
© 2017 HARMAN International Industries, Incorporated. Alle Rechte vorbehalten.
JBL ist ein Warenzeichen von HARMAN International Industries, Incorporated,
registriert in den Vereinigten Staaten und/oder anderen Ländern.
HARMAN International
Industries, Inc.
8500 Balboa Boulevard,
Northridge, CA 91329 USA
www.jbl.com
V
BOX
= 0.35 ft
3
(10 Liter) 1.23 ft
3
(35 Liter) 1.4 ft
3
(40 Liter)
0.42ft
3
(12 Liter)
1.0ft
3
(28.5 Liter) 1.6ft
3
(45 Liter)
(Seitenansicht) (Seitenansicht) (Seitenansicht)
Anschluss
f
B
= 50Hz
Durchmesser = 1.97" Durchmesser = 2.95" Durchmesser = 2.95"
50mm
Länge= 6.7"
170mm
V
BOX
=
(Seitenansicht) (Seitenansicht) (Seitenansicht)
V
BOX
= V
BOX
=
VOLUMEN DES BELÜFTETEN GEHÄUSES (BEINHALTET DIE
AUSLENKUNG DER LAUTSPRECHER/ANSCHLÜSSE)
VOLUMEN DES BELÜFTETEN GEHÄUSES (BEINHALTET DIE
AUSLENKUNG DER LAUTSPRECHER/ANSCHLÜSSE)
VOLUMEN DES BELÜFTETEN GEHÄUSES (BEINHALTET DIE
AUSLENKUNG DER LAUTSPRECHER/ANSCHLÜSSE)
VOLUMEN DES GESCHLOSSENEN GEHÄUSES (BEINHALTET DIE
AUSLENKUNG DER LAUTSPRECHER)
VOLUMEN DES GESCHLOSSENEN GEHÄUSES (BEINHALTET DIE
AUSLENKUNG DER LAUTSPRECHER)
VOLUMEN DES GESCHLOSSENEN GEHÄUSES (BEINHALTET DIE
AUSLENKUNG DER LAUTSPRECHER)
f
B
= 50Hz
75mm
100mm
V
BOX
=
f
B
= 34Hz
75mm
100mm
V
BOX
=
Anschluss
Länge= 4"
Anschluss
Länge= 4"

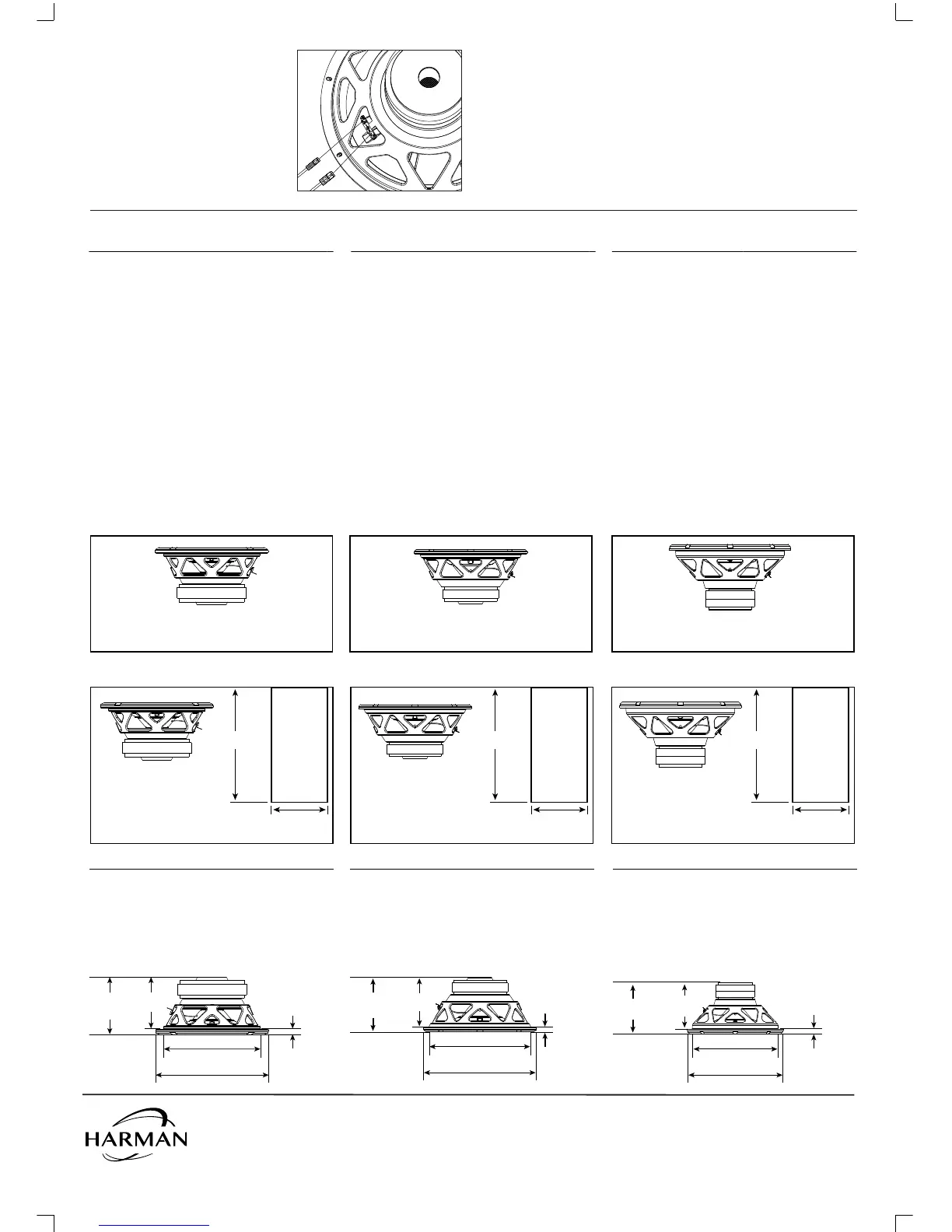

TECHNISCHE DATEN
DURCHMESSER: 8" (200MM)
EMPFINDLICHKEIT (2;83 V/m): 88dB
MAXIMALE HÖCHSTLEISTUNG: 200 Wrms (800W max.)
FREQUENZGANG: 38HZ ~ 200HZ
NENNIMPEDANZ: 4 OHMS
DURCHMESSER DER SCHWINGSPULE: 1.5" (38.8MM)
ABMESSUNGEN:
SPECIFICHE
DURCHMESSER: 10" (250MM)
EMPFINDLICHKEIT (2;83 V/m): 89dB
MAXIMALE HÖCHSTLEISTUNG: 225 Wrms (900W max.)
FREQUENZGANG: 35HZ ~ 200HZ
NENNIMPEDANZ: 4 OHMS
DURCHMESSER DER SCHWINGSPULE:1.5" (38.8MM)
ABMESSUNGEN:
SPECIFICHE
DURCHMESSER: 12" (300MM)
EMPFINDLICHKEIT (2;83 V/m): 91dB
MAXIMALE HÖCHSTLEISTUNG: 250 Wrms (1000W max.)
FREQUENZGANG: 34HZ ~ 200HZ
NENNIMPEDANZ: 4 OHMS
DURCHMESSER DER SCHWINGSPULE:2" (50.8MM)
ABMESSUNGEN:
Einbautiefe
Durchmesser der Blende
7-1/16" (178.4mm)
Außendurchmesser
8-1/8" (206.2mm)
Einbauhöhe
7/16" (10.2 mm)
Einbautiefe
Durchmesser der Blende
9-3/16" (231.9mm)
Außendurchmesser
10" (253.6mm)
Einbauhöhe
Einbautiefe
4-3/16" (104.8mm)
3-3/4"
(94.6mm)
4-7/16"
(111.7mm)
5-13/16"
(147.1mm)
4-13/16" (121.8mm)
7/16" (10.1 mm)
6-7/16" (162.5mm)
Durchmesser der Blende
11-1/16" (279.8mm)
Außendurchmesser
12-1/4" (309.8mm)
Einbauhöhe
5/8" (15.4 mm)
