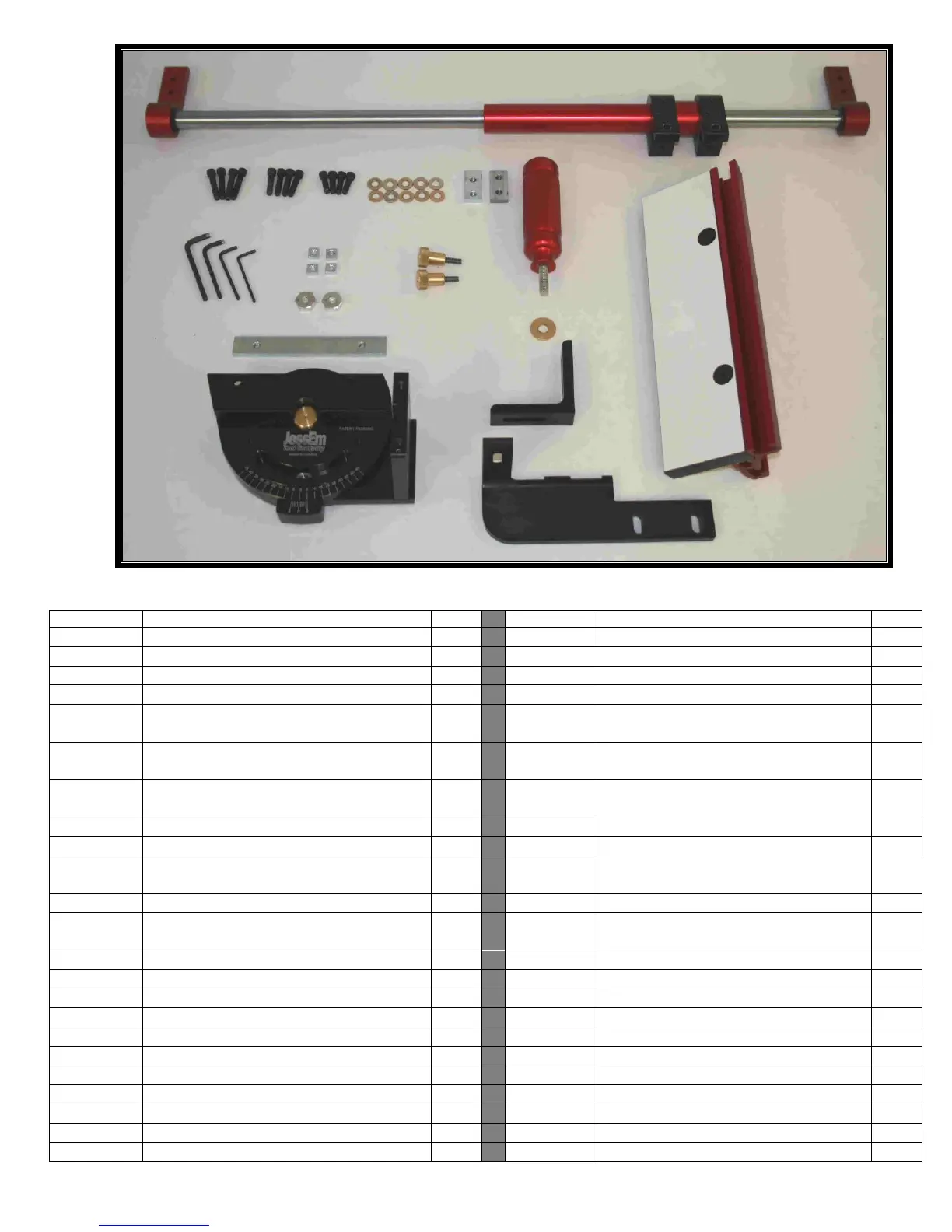

JessEm Tool Mite R Slide User Manual

* Indique les pièces qui sont dans des sacs séparés nécessaires pour l'assemblage
#PIÈCES
DESCRIPTION
QTÉ
PART#
DESCRIPTION
QTÉ
*F0004
vis à chapeau à tête creuse ¼-20 x 1”
4
*S0010-3
Rondelle en laiton
1
*F0037
Rondelle plate ¼”
10
*E0054-2
Poignée moletée
1
*F0007
vis à chapeau à tête creuse ¼-20 x 1-1/4”
4
E0069-1
Support supérieur de serrage à onglet
1
*S0005-7
Bloc de montage taraudé
2
E0062-1
Support de fixation de tube de
roulement
2
*F0028
écrou à quatre pans ¼-20 *(4 PCS
#F0028 IN PARTS BAG)
6
F0054
Vis à tête creuse¼-20 x ¼”
3
E0061-2
Support de serrage pour guide – Large
1
E0001-11
Support de montage à arbre, droit et
gauche
2
E0061-1
Support de serrage pour guide – Petit
1
F0096
Anneau en forme de O ¾”
2
M0054-4
Sous-barrière en phénolique
1
E0054-3
Tube de roulement
1
*S0014
Écrou hexagonal en forme de T ¾” (Pour
les accessoires de montage)
2
S0018-1
Goupille de jauge
1
S0013-1
Arbre en acier plaqué en chrome
1
E0001-22
Bloc d'indicateur de jauge
1
*S0005-4
Barre de montage pour guide à onglet
(Écrou long en forme de T)
1
F0008
Contre-écrou¼-20
2
E0056
Mite-R-Fence
1
F0130
Vis à chapeau à tête creuse ¼-20 x 5/8”
1
*S0010-4
Boulon de réglage à guide (Laiton)
2
*F0014
Vis à chapeau à tête creuse ¼-20 x ¾”
6
E0059-1
Plaque d'écartement supérieure à onglet
1
F0142
Vis à tête creuse ¼-20 x 3/8”
4
E0059-2
Plaque d'écartement de base à onglet
1
M0034
Ressort3/16”
1
F0001
Vis à chapeau à tête plate ¼-20 x 1-1/8”
2
F0001
FHCS ¼-20 x ¾”
2
F0108
vis à chapeau à tête creuse 6-32 x 3/8”
2
M0033
Boule chromée 3/16”
1
F0107
Rondelle plate #6
2
*M0045
Clé hexagonale 1/8”
1
E0144-1
Cran de réglage
1
*M0014
Clé hexagonale 5/32”
1
*M0153
Clé hexagonale 3/16”
1
*M0145
Clé hexagonale 7/64”
1
F0009
Cheville ¼” x ½”
1
