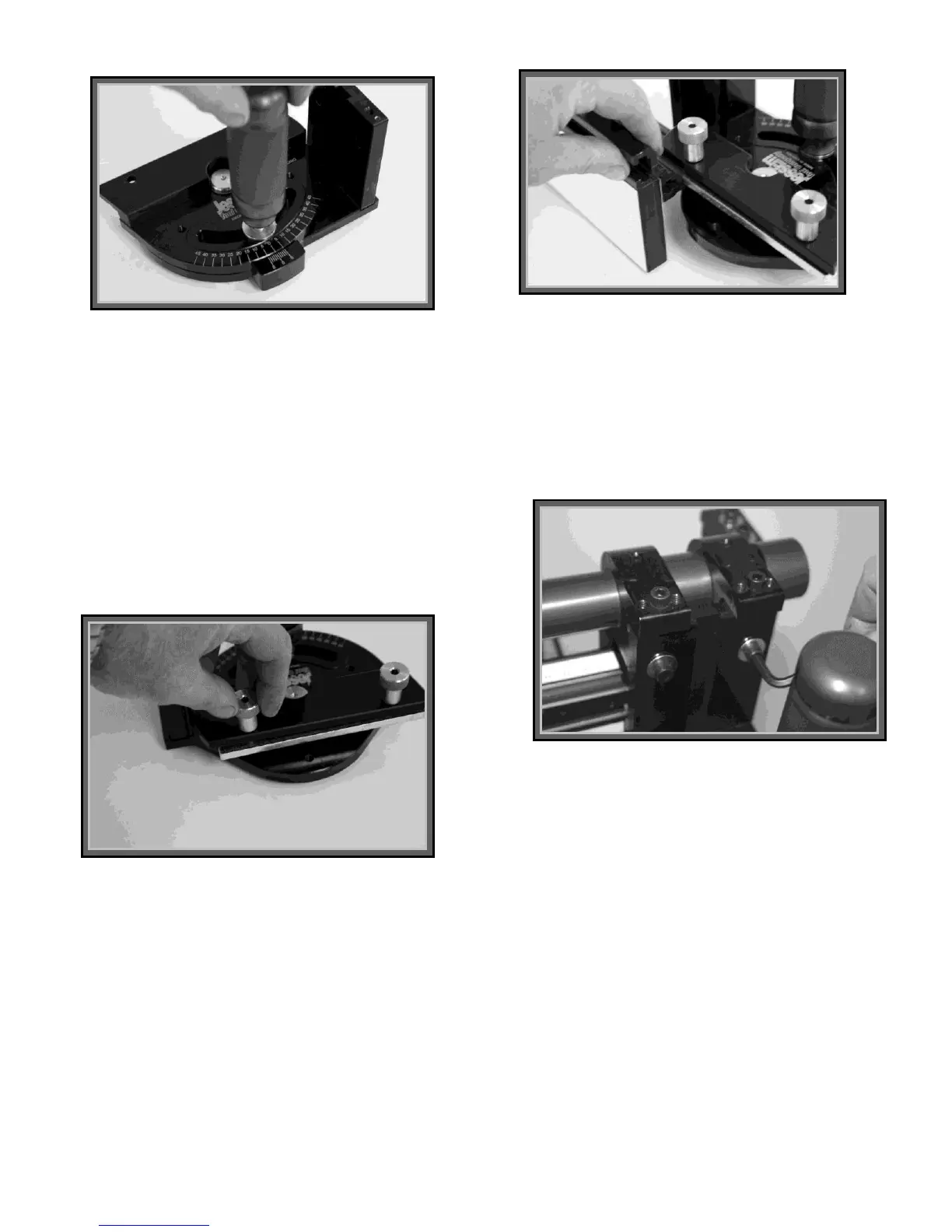

2. Prendre la barre de montage guide à onglet
(article 13 sur le schéma des pièces - Page 3)
et glissez-la entre la plaque supérieure de jauge
à onglet jusqu'à ce que les trous soient alignés
(Image 2).
3. Assembler les deux boulons de réglage de la
rondelle à laiton. (des pièces du sac) par le haut
de la jauge à onglet et dans les trous de filetage
dans la barre de montage du guide. Faire deux à
trois tours uniquement avec les boulons (Image
2).
1. Installer la rondelle à laiton (des pièces du sac)
au-dessus du goujon sur la poignée moletée de
la jauge à onglet et fileter la poignée avec la
rondelle dans l'assemblage et resserrer
légèrement (Image 1).
IMAGE 3
4. Attacher maintenant le guide à l'assemblage
de jauge en glissant la barre serrage de guide
dans l'espace compatible dans l'extrusion de
guide (Image 3). Centrer la jauge à onglet à
l'extrusion de guide et resserrer légèrement les
deux boulons de réglage de la rondelle à laiton.
MONTAGE DE LA JAUGE À ONGLET À LA
BARRE
5. Vous devez maintenant monter l'assemblage
de la jauge à onglet aux support de montage du
tube de roulement sur l'arbre. À partir des pièces
du sac, prenez quatre vis à chapeau 1/4-20 x 1”
et deux rondelles plates ¼” (Le rondelles ne
seront utilisées que sur le support supérieur avec
les vis à chapeau) et attachez l'assemblage de
jauge à onglet à l'assemblage d'arbre (Image 4)
