40

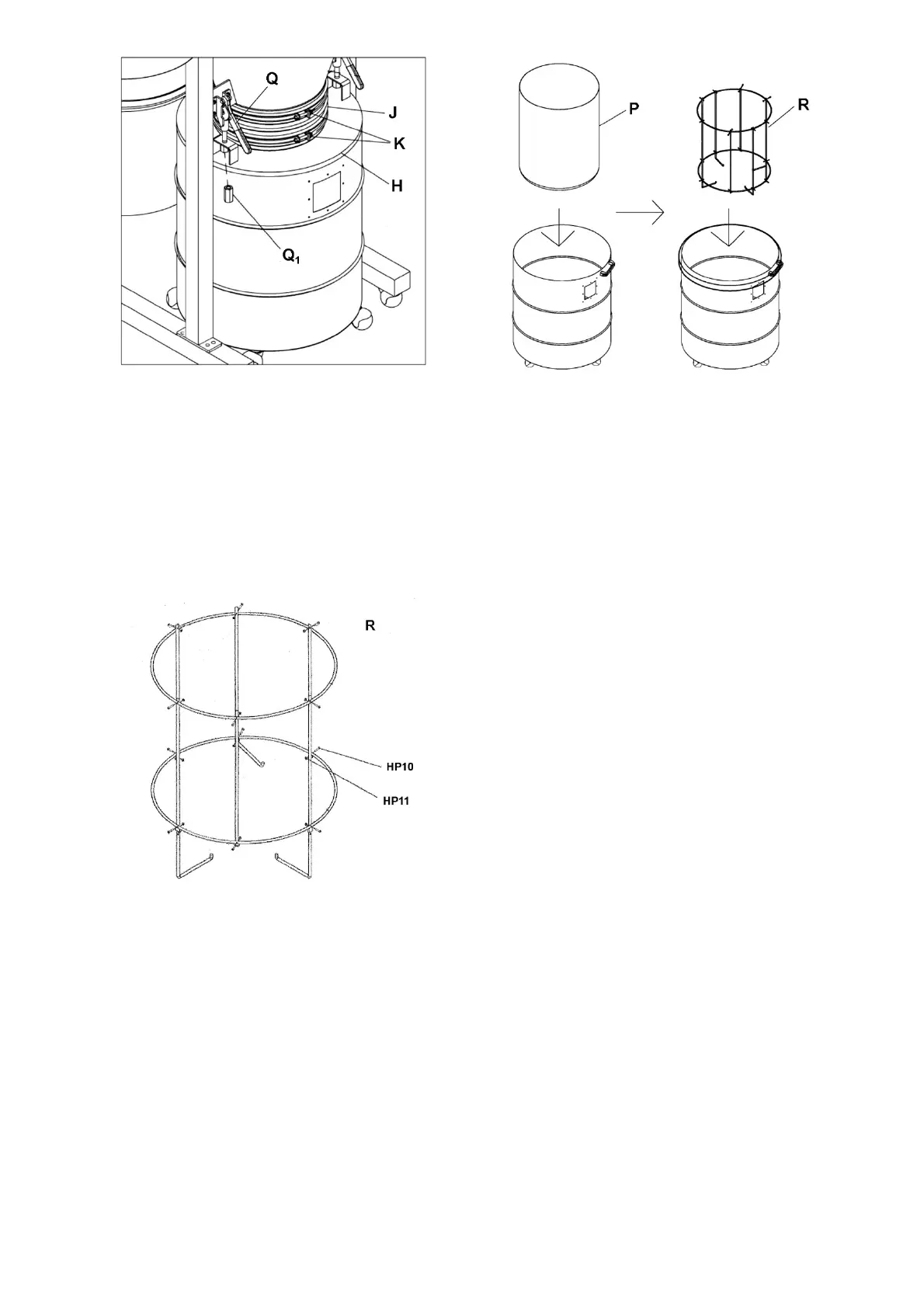

Figure 12
Le cadre du sac maintient la forme du sac dans
l'environnement de pression négative du cylindre
cyclonique. Montez le cadre du sac comme suit :
18. Vissez les supports longs et courts dans les
arceaux en alternant, comme indiqué dans la
Figure 13. Sécurisez avec douze écrous
hexagonaux et vis à tête cylindrique
(HP10,HP11). (Remarque : les torsions sur les
longs supports pointent vers l'intérieur
comme indiqué.)
Figure 13
19. Placez le sac de collecte du tambour (P) dans
le cylindre avec son bord supérieur enroulé
autour du bord supérieur du cylindre. Placez
le cadre du sac (R) dans le sac et appuyez en
permanence vers le bas. Voir la Figure 14.
20. Tirez vers le bas les leviers rapides (Q, Figure
12), puis montez la lèvre du cylindre (H,
Figure 12) sur les leviers rapides. Serrez
l'écrou long (Q
1
, Figure 12) sur chaque levier
rapide.
21. Levez la lèvre du cylindre à l'aide des leviers
rapides et positionnez le cylindre sous la
lèvre. Abaissez les leviers rapides pour
sécuriser la lèvre sur le cylindre.
Figure 14
