Traduzionedelleistruzionioriginali
> Italiano

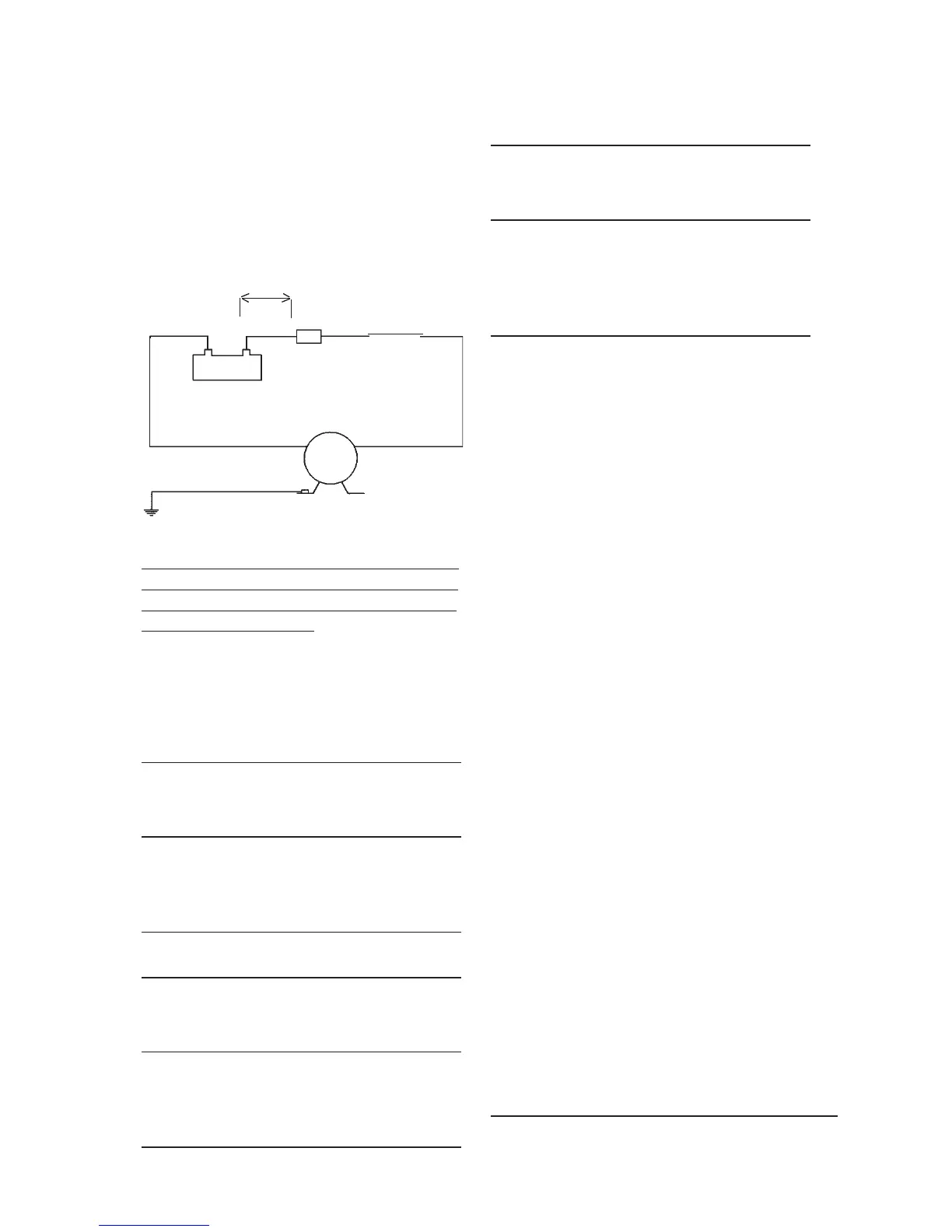

Schema elettrico
Altre installazioni elettriche, ad esempio com-
mutatori, interruttori automatici, ecc., devono
essere installati tra la pompa e il positivo (+)
della batteria (filo rosso).
Pompa
Fusibile
Switch
Max 0,2
m
Rosso
Nero
Verde/giallo
+
–
Dimensioni dei cavi
(variazione = 3% V)
WD 2.9
Dimensioni dei fili Max lunghezza
del filo* in m
12 V 24 V
1,5 mm² # 16 AWG 5 21
2,5 mm² # 14 AWG 8 34
4,0 mm² # 12 AWG 13 55
6,0 mm² # 10 AWG 19 82
WD 3.5
Dimensioni dei fili Max lunghezza
del filo* in m
12 V 24 V
2,5 mm² # 14 AWG 3 16
4,0 mm² # 12 AWG 6 25
6,0 mm² # 10 AWG 8 38
10 mm² # 6 AWG 14 63
WD 5.2
Dimensioni dei fili Max lunghezza
del filo* in m
12 V 24 V
2,5 mm² # 14 AWG 3 16
4,0 mm² # 12 AWG 6 25
6,0 mm² # 10 AWG 8 38
10 mm² # 6 AWG 14 63
16 mm² # 4 AWG 22 100
* La lunghezza del filo si ottiene calcolando la distanza
dalla batteria alla pompa e ritorno. Si raccomanda
l’utilizzo di un relè che abbia un collegamento
elettrico che parte dal cavo di alimentazione principale
all’interruttore per ridurre fino ad arrivare al pressosta-
to. Si consiglia inoltre di montare il fusibile il più
vicino possibile alla fonte di alimentazione principale.
Proceduta d’avvio
Dopo l’installazione della pompa, è possibile
avviare il sistema attendendosi alla procedu-
ra di seguito riportata:
• Assicurarsichel’aspirazionesiacollegata
al serbatoio.
• Aprirelospruzzatoreeavviarelapompa.
• Chiuderelospruzzatorequandol’acqua
comincia ad affluire e tutta l’aria è stata
eliminata dal sistema.
• Sevengonoutilizzatialtrispruzzatorio
rubinetti accessori, aprire ogni spruzzatore-
/rubinetto accessorio fino a quando tutta
l’aria è stata eliminata dal sistema.
• Lapompasiarresteràdopochetuttii
rubinetti saranno stati chiusi e la pressione
avrà raggiunto il valore di taratura del
pressostato.
Autoadescamento
La pompa è auto-adescante fino a 2m per
WD 2.9 e 3,5m per WD 3.5 e 2,5m per WD
5.2. Il tubo di ingresso deve essere a tenuta
d’aria per consentire all’autoadescamento di
funzionare.
Funzionamento a secco
Il funzionamento a secco per un breve perio-
do non causa danni alla pompa,
ma riduce inutilmente la carica delle batterie.
tare il consumo di ampere del motore.
Il basso voltaggio causa il surriscalda-
mento del motore.
