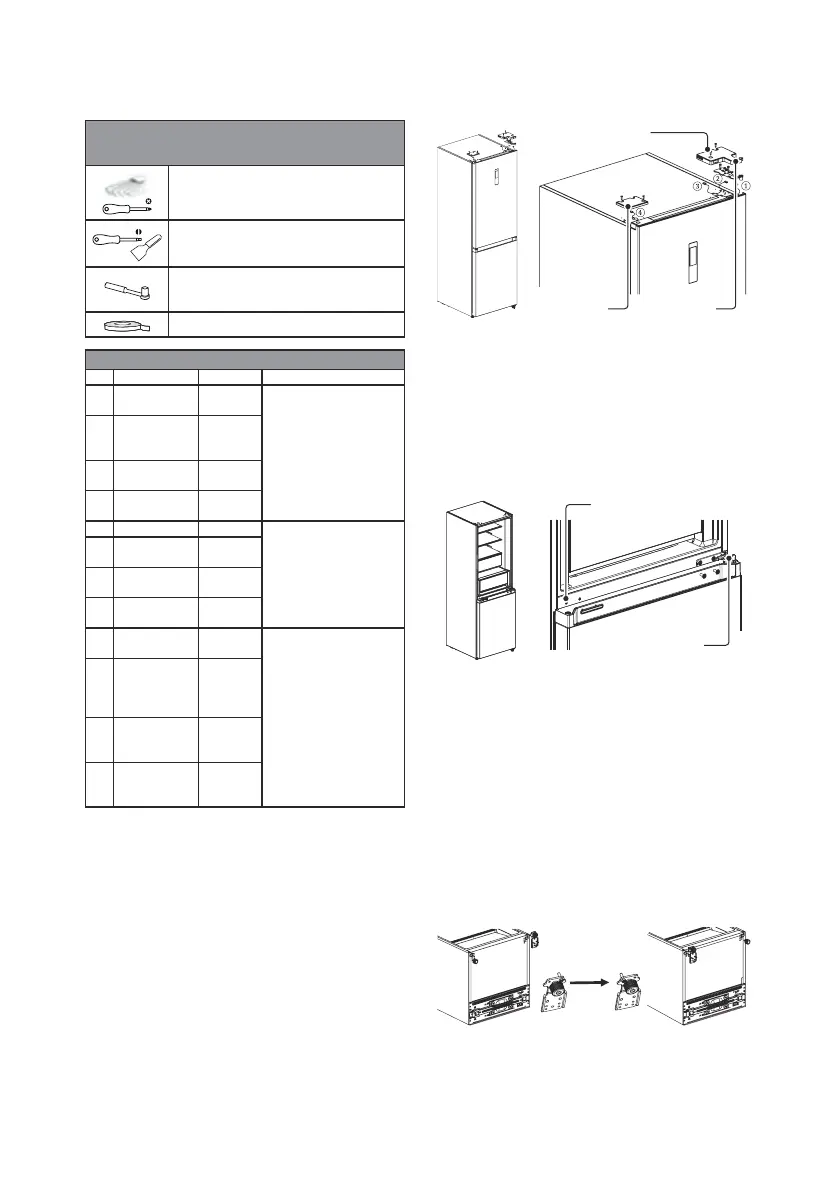

Johnson JRC185EN2W - Cambio de Puerta Derecha-Izquierda

17
Lista de herramientas suministradas
por el usuario.
Destornillador de estrella
Espátula y destornillador
plano
Trinquete de 5/16”
Cinta adhesiva
Piezas a utilizar para el cambio de puerta
SN Parte Cantidad Notas
1
Bisagra
superior
1
Preinstalado sobre el re-
frigerador y a ser retirado
y conservado cuando
cambie la puerta
2
Cubierta de
la bisagra
superior
1
3
Cubierta
decorativa
1
4
Autobloqueo
de la puerta
2
5 Bisagra media 1
Preinstalado sobre el
refrigerador y a ser
utilizado cuando cambie
la puerta
6
Cubierta
decorativa
1
7
Bisagra
inferior
1
8
Patas de
nivelación
1
9
Bisagra supe-
rior izquierda
1
En la bolsa de plástico
adjunta, sáquelas para
su uso cuando la puerta
esté invertida
10
Cubierta
de bisagra
izquierda
superior
1
11
Autobloqueo
de la puerta
izquierda
2
12
Cubierta
decorativa
derecha
1
• Apague el aparato antes de realizar
esta operación. Retire todos los
alimentados de los estantes de
puerta.
• Retire la cubierta de la bisagra
superior izquierda, así como la tapa
y la bisagra de la parte superior
derecha y desconecte la línea de
señal derecha (terminales de señal
1, 2) en la parte superior del cuerpo
principal.
2.7 Cambio de puerta derecha-izquierda
Cubierta de la
bisagra superior
Cubierta
decorativa
Bisagra
superior
• Retire la puerta del compartimento
frigorífico (con cuidado de no perder
piezas pequeñas como el casquillo
del eje y el tope de la puerta).
Retire la bisagra del centro y retire el
tapón del orificio de la bisagra del
otro lado.
Cubierta decorativa
Bisagra media
• Retire la puerta del compartimento de
refrigeración (con cuidado de no
perder piezas pequeñas como el
casquillo del eje y el tope en la puerta).
• Retire la bisagra y ajuste el ángulo.
• Retire e instale el eje de la bisagra
inferior en el otro lado de la bisagra, e
instale la bisagra inferior modificada en
el otro lado de la unidad.
V.1
