Johnson JRC185EN2W - Mudança de Orientação da Porta

17
Lista de ferramentas a serem
fornecidas pelo usuário
Chave de fenda estrela
Espátula e chave de
fenda
Chave de catraca 5/16 "
Fita adesiva
Peças a utilizar para a inversão de portas
SN Peça Cantidade Notas
1
Dobradiça
superior
1
Pré-instalado no
frigorífico, removido e
retido ao mudar a porta
2
Tampa da
dobradiça
superior
1
3
Tampa
decorativa
1
4
Auto-bloqueio
da porta
2
5
Dobradiça central
1
Pré-instalado no
frigorífico e para ser
utilizado quando se
muda a porta
6
Tampa
decorativa
1
7
Dobradiça
inferior
1
8
Pés
niveladores
1
9
Dobradiça supe-
rior esquerda
1
No saco de plástico
anexo, retirá-los para
utilização quando a
porta estiver invertida
10
Tampa da
dobradiça
esquerda
superior
1
11
Auto-bloqueio
da porta
esquerda
2
12
Tampa
decorativa
direita
1
• Desligue e desconecte o aparelho
antes de realizar esta operação.
Remova todos os alimentos das
prateleiras da porta.
• Remova a tampa da dobradiça
superior esquerda, bem como a
dobradiça superior direita e a
tampa, e desconecte a linha de
sinal direita (terminais de sinal 1, 2)
na parte superior do corpo principal.

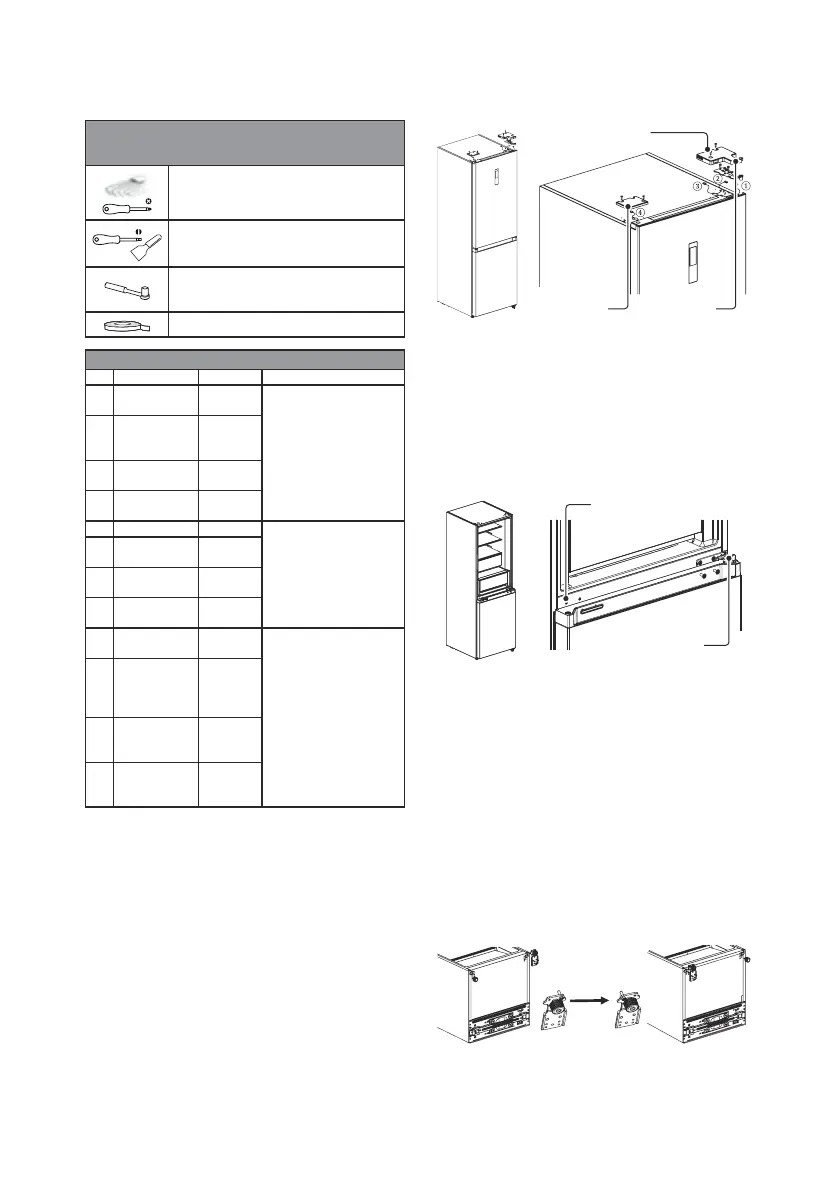

2.7 Mudança de orientação da porta
tampa da
dobradiça superior
tampa
dobradiça
superior
• Remova a porta do compartimento
do refrigerador (tomando cuidado
para não perder peças pequenas,
como a bucha do eixo e o batente da
porta). Remova a dobradiça do
centro e remova o plugue do orifício
da dobradiça do outro lado.
tampa decorativa
dobradiça central
•Remova a porta do compartimento
do congelador (tomando cuidado
para não perder peças pequenas,
como a bucha do eixo e o batente da
porta).
•Remova a dobradiça e ajuste o
ângulo.
•Remova e instale o pino da
dobradiça inferior do outro lado da
dobradiça e coloque a dobradiça
inferior modificada do outro lado da
unidade.
