67 68

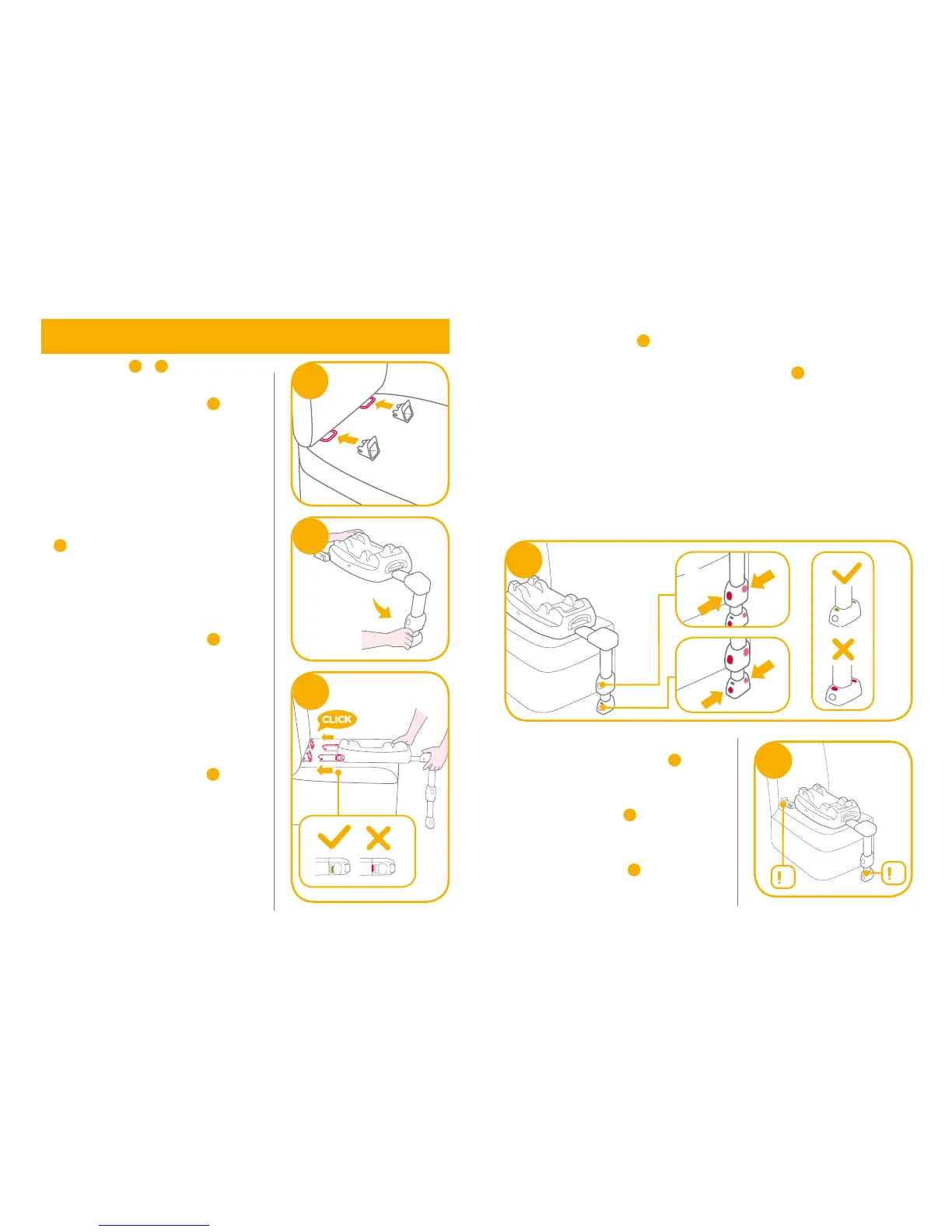

1. Encaixe as guias ISOFIX com
pontos de fixação ISOFIX.
6
As
guias ISOFIX podem proteger a
superfície do assento do veículo de
set rasgada. Elas também podem
guiar os conectores ISOFIX.
2. Estenda a perna de carga do
compartimento de armazenamento.
6
3. Alinhe os conectores ISOFIX com
as guias ISOFIX, e, em seguida,
clique nos conectores ISOFIX nos
pontos de fixação ISOFIX.
7
!
Certifique-se de que ambos os
conectores ISOFIX estão
firmemente conectados aos seus
pontos de fixação ISOFIX. Deve
haver dois cliques audíveis e as
cores dos indicadores em ambos
os conectores ISOFIX deve ser
completamente verdes.
7
-1
!
Verifique se a base está
firmemente instalada, puxando a
ambos os conectores ISOFIX.
Instalação com base
6
5
ver imagens
5
-
15
7
1
4. Depois de colocar a base no banco do veículo, prolongue a carga
da perna até o chão
8
, Quando o indicador da carga da perna
estiver verde, significa que ele foi instalado corretamente, vermelho
significa que ele está instalado incorretamente.
8
-3
!
A carga da perna tem 24 posições. Quando o indicador de carga
da perna aparecer vermelho, ele mostra que a carga da perna
está na posição errada.
!
Certifique-se de que a carga de perna está totalmente em contato
com o piso do veículo.
!
Aperte o botão de liberação de carga de perna, então encurte o
comprimento da carga de perna para cima.
8
3
1
2
9
1
2
5. A base completamente montada é
mostrada como na Figura
9
!
Os conectores ISOFIX devem ser
presos e travados no pontos de
fixação ISOFIX.
9
-1
!
A perna da carga deve ser
instalada corretamente com
indicador verde.
9
-2
