29

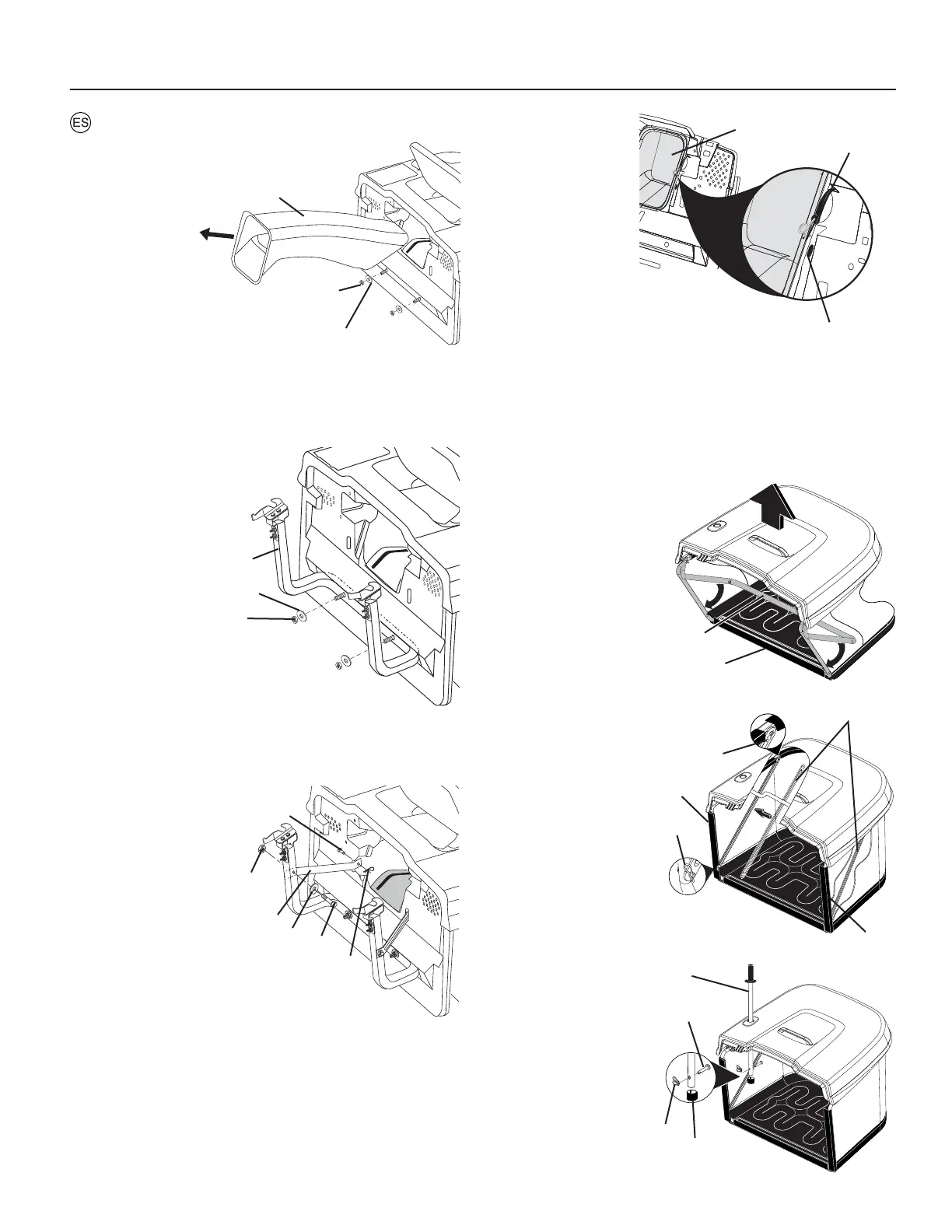

Para montar los componentes del contenedor
para costales al tractor
1. Descarga de adaptarse
2. Tuercas de 3/8
3. Arandelas planas
1. Contratuercas de 3/8
2. Arandelas planas de 13/32
3. Tubo de soporte
1. Consola
portadora
2. Resorte fijador
10x17mm
3. Contratuerca 3/8
4. 3/8x63,5mm
arandelas planas
5. Arandela plana
10,3mm (13/32î)
6. Clavija hendida
1. Gancho
2. Descargo de adaptarse
3. Ranura de la placa trasera
• Quite el colector de la parte trasera del tractor. Desbloquee
las dos (2) grapas y tire el colector fuera del tractor.
• Remover las dos tuercas de 3/8 y las arandelas planas
de los pernos de la placa trasera del tractor.
• Utilizando las tuercas y las arandelas planas removidas
del la placa trasera del tractor, instalar el tubo de sopo-
rte del recogedor del césped en la placa trasera como
ilustrado.
• Instale los dos soportes superiores a través de la placa
posterior al chasis,monte la clavija hendida y la fije por
medio de un resorte fijador 10x17mm .
• Ensamblar las dos abrazaderas de soporte a la parte
externa del tubo de soporte del recogedor del césped
utilizando dos tuercas de cabeza hexagonal de 3/8 x
63,5mm, arandelas planas de diámetro interno de 13/32"
y contratuercas de 3/8 de la bolsa con las partes.
• Reemplazar la manga de eyección hacia dentro de la
abertura tracera del tractor. Asegurar la manga con las
dos grapas de gancho.
NOTA: El gancho de cinta tiene que ir a través del plano de
descarga solamente. No permitir que el gancho entre en la
fisura situada en la placa trasera del tractor. Esto permitirá al
plano de descarga de adaptarse a la parte trasera del tractor
cuando éste se mueve en un terreno desigual.
5. Capas de vinil
6. Tubo de la
manilla
7. Resorte fijador
10 x 44mm
8. Clavija
hendida
9. Tapón
1. Tubos
frontales del
contenedor
2. Capas de
vinil
3. Barras
extendedoras
4. Clavija
hendida
5. Capas de
vinil
3
1
2
02306
2
1
3
02277
1
2
3
2
5
3
1
4
6
02905
2
1
02906
4
3
4
5
5
02907
6
7
8
9
2
