31

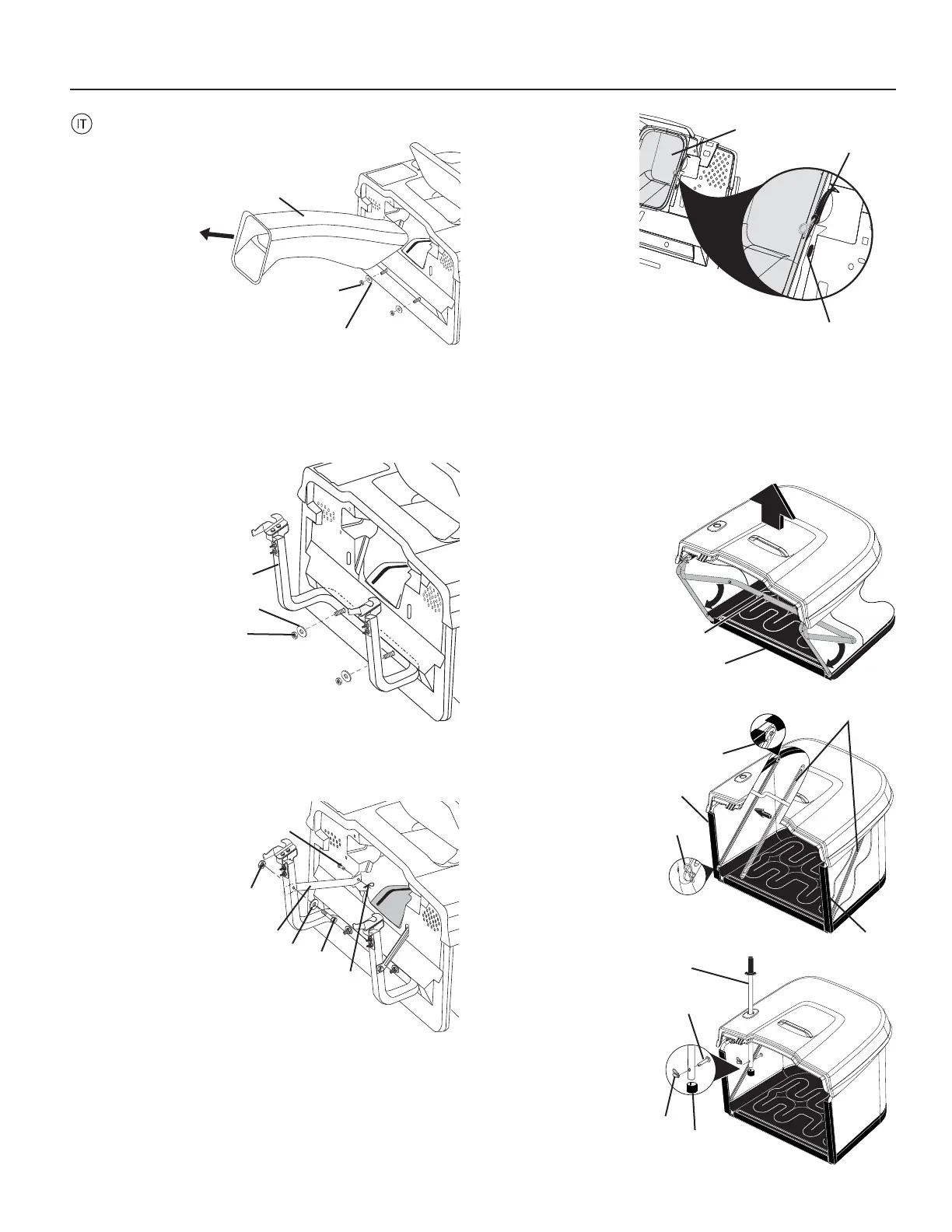

Per montare i componenti del cesto di raccolta
1. Convogliatore di scarico
2. Dadi 3/8
3. Rondella Piatta
1. Dadi
2. Rondella Piatta
3. Telaio di supporto
1. Staffa di supporto
2. Perno di fissaggio
10x17mm
3. Dadi 3/8
4. Bullone a testa
esagonale
(3/8 x 63,5mm)
5. Rondella piatta
6. Coppiglia
1. Gancio
2. Convogliatore di scarico
3. Fessura sulla piastra posteriore
• Rimuovere il convogliatore dalla parte posteriore del
trattore. Allentare le due graffe, sganciare ed estrarre il
convogliatore.
• Rimuovere i due (2) dadi da 3/8 e le rondelle piatte dai
bulloni sulla piastra posteriore del trattore.
• Usando i dadi e le rondelle piatte rimosse dalla piastra
posteriore, installare il tubo di sostegno del sacco sulla
piastra posteriore, come indicato nella figura. Avvitare
bene i dadi.
• Installare le due staffe di supporto attraverso la piastra
posteriore e al chassis montare la coppiglia e fissare con
il perno di fissaggio 10x17mm.
• Assemblare nel modo indicato nella figura entrambe le
staffe di supporto sull’esterno del tubo di sostegno del
sacco, usando bulloni esagonali 3/8 x 63,5 mm, rondelle
piatte di diametro interno 13/32” e controdadi da 3/8. Av-
vitare bene.
• Rimontare il convogliatore di scarico nell' apertura pos-
teriore del trattore. Fissare bene il convogliatore con le
due graffe.
NOTA: il gancio della fascia passa solamente attraverso
il convogliatore di scarico. Evitare che il gancio entri nella
fessura sulla piastra posteriore del trattore. Il convogliatore
di scarico sarà in grado di muoversi con il piano di taglio del
trattore, quando questo opera su terreni non piani.
5. Rivestimento
in plastica
6. Asta di
scarico
7. Perno di
fissaggio
10 x 44mm
8. Coppiglia
9. Tappo
1. Piastrina
d'arresto
dell'asta di
scarico
2. Rivestimento
in plastica
3. Barre
distanziatrici
4. Coppiglia
5. Rivestimento in
plastica
3
1
2
02306
2
1
3
02277
1
2
3
2
5
3
1
4
6
02905
2
1
02906
4
3
4
5
5
02907
6
7
8
9
2
