33

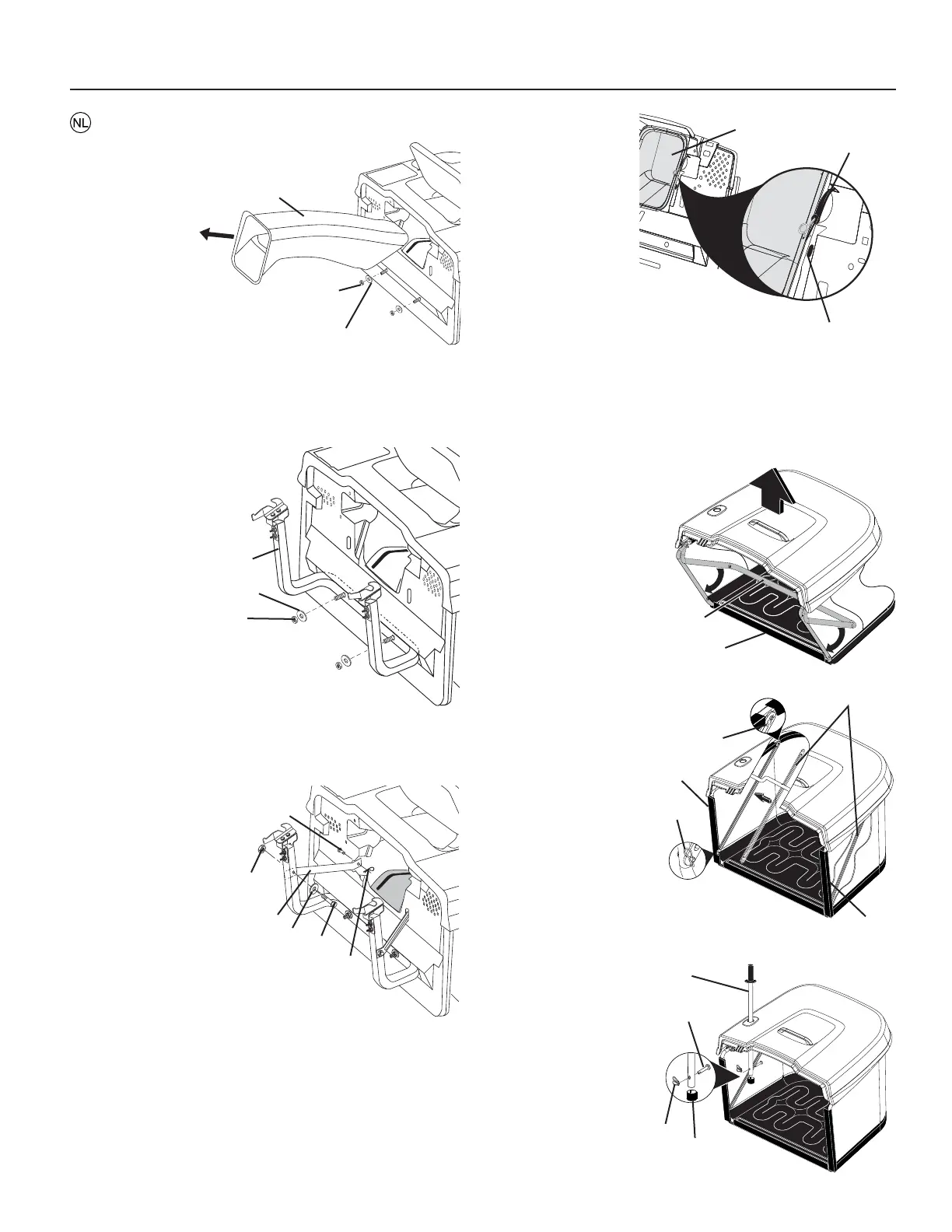

Hetmonteren van componenten van de gras-
container op de trekker
1. Afvoertrechter
2. 3/8 borgmoer
3. Vlakke sluitring
1. Borgmoer 3/8
2. Vlakke sluitring
3. Steun
1. Stennijzer
2. Vorkbout 10x17mm
3. 3/8 borgmoer
4. 3/8 Zeskantbout
5. Vlakke sluitring 10,3 mm (13.32")
6. Sluitveer
1. Haak
2. Afvoertrechter
3. Gleuf in de achterplaat
• Verwijder de afvoertrechter van de achterzijde van de
trek ker. Haak de twee (2) riemen los en trek de trechter
van de trekker af.
• Verwijder de twee (2) 3/8-moeren en de platte borgschijfjes
van de bouten aan de achterplaat van de trekker.
• Gebruik de van de achterplaat verwijderde moeren
en platte borgschijfjes om de ondersteuningsbuis van
de grascontainer zoals getoond op de achterplaat te
monteren.
• Bevestig de twee bovenste steunbeugels door de achter-
plaat en aan het frame. Bevesting de trekpen Vorkbout
10x17mm en zet hem vast met de sluitveer.
• Bevestig de beide bovenste ondersteuningsbeugels zoals
getoond aan de buitenkant van de ondersteuningsbuis
van de grascontainer met behulp van de zeskantbouten
van 3/8 x 63,5 mm, de platte borgschijfjes met een bin-
nendiameter van 13/32 inch, en de 3/8 borgmoeren.
Stevig aandraaien.
• Plaats de trechter terug in de achteropening van de
trekker. Borg de trechter met de twee riemen.
N.B.: De haak van de riem moet alleen door de afvoertrech-
terheen. Laat de haak niet in de gleuf in de achterplaat van
de trekker komen omdat de afvoertrechter dan niet met het
maaidek meebeweegt wanneer er op oneffen terrein gemaaid
wordt.
6. Hendel voor
legen
7. Vorkbout
10 x 44mm
8. Sluitveer
9. Hetten
1. Voorstenn
2. Vinylafdichting
3. Spreiders
4. Sluitveer
5. Vinylafdichting
3
1
2
02306
2
1
3
02277
1
2
3
2
5
3
1
4
6
02905
2
1
02906
4
3
4
5
5
02907
6
7
8
9
2
