34
Raccordement de l’air extérieur à
travers l’aération arrière

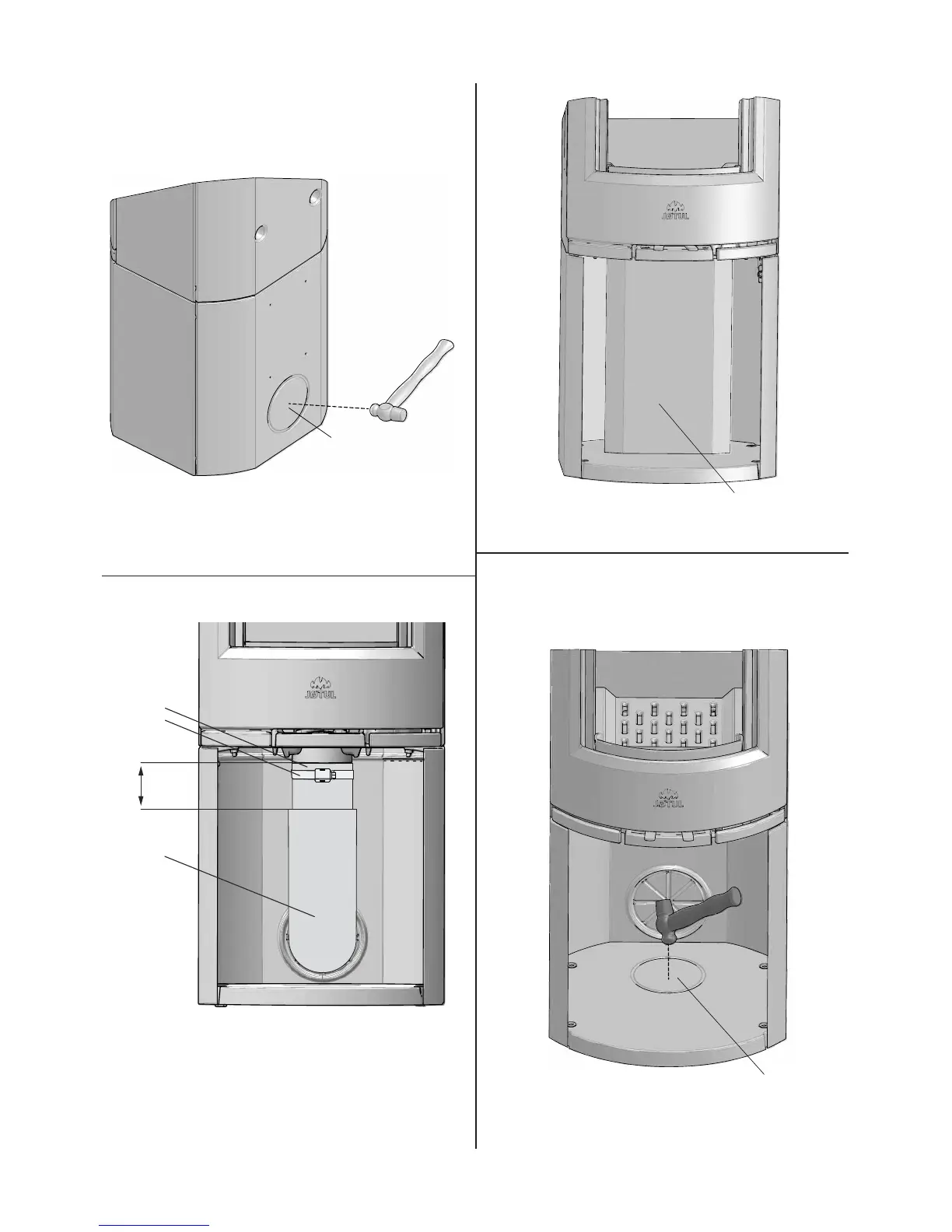

Fig. 5
A
1. Si l’air extérieur est fourni en reliant le conduit fl exible
(Ø 100 mm) au raccord d’air frais sous le foyer, retirer
d’abord les caches amovibles (A).
Fig. 6
100 mm
C
B
A
2. Pour fi xer le fl exible d’air extérieur Ø 100 mm (A) (fi xation
facultative - élément n°51012164), consulter le manuel
fourni avec le kit d’air extérieur. Fixer le tuyau au connecteur
d’air extérieur (B) à l’aide d’un collier de serrage (C). Fixer
l’isolant jusqu’à env. 100 mm au-dessous du poêle.
Fig. 7
A
3. Fixer la plaque fournie (A) pour cacher le fl exible d’air
extérieur.
Raccordement de l’air extérieur à travers
le socle
Fig. 8
A
4. Défoncer le cache (A) avec un marteau.
5. Placer le poêle à l’emplacement voulu. Voir fi g. 1 pour
l’emplacement correct en ce qui concerne les distances
de sécurité.
FRANCAIS
