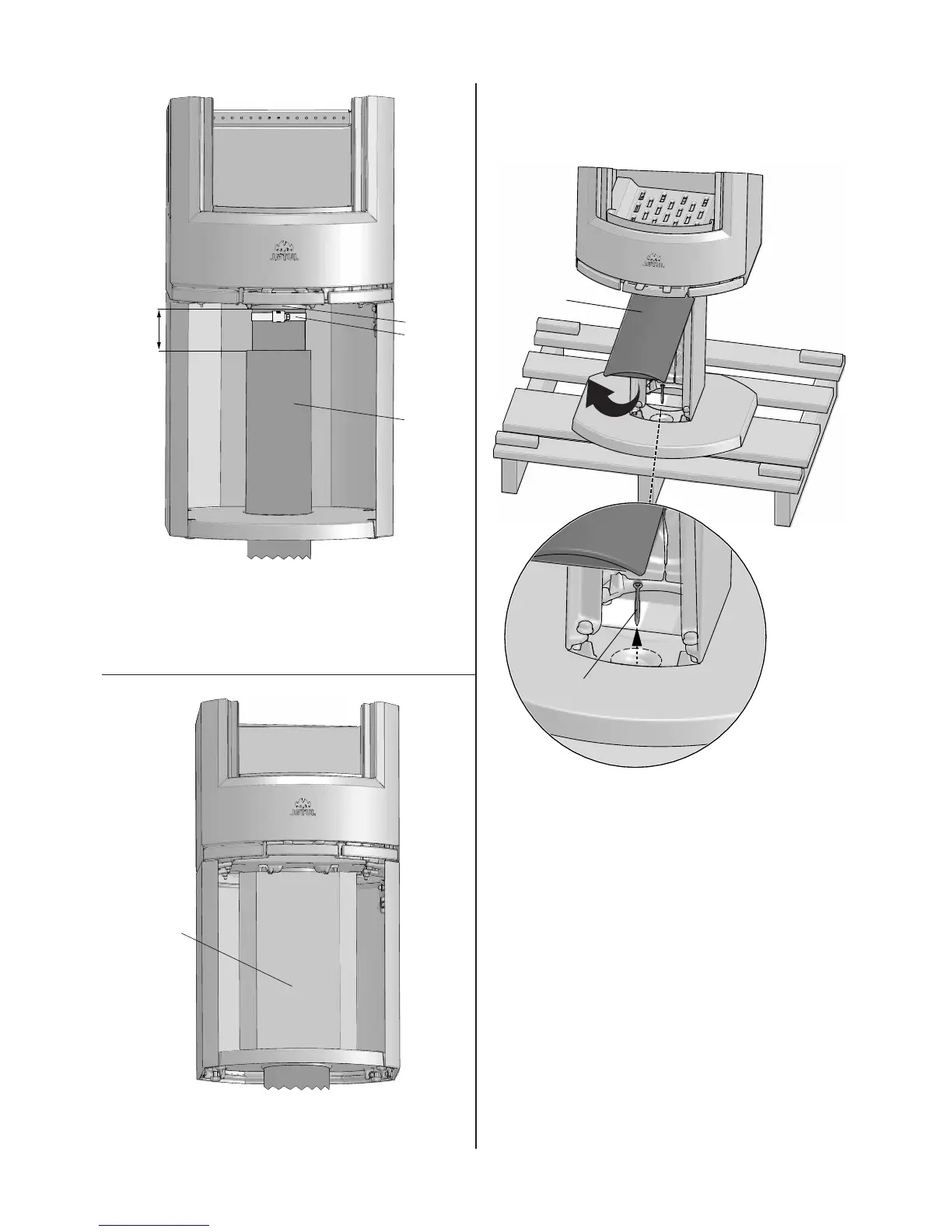

Fig. 9
100 mm
B
C
A
6. Pour fi xer le fl exible d’air extérieur Ø 100 mm (A) (fi xation
facultative - élément n°51012164), consulter le manuel
fourni avec le kit d’air extérieur. Fixer le tuyau au connecteur
d’air extérieur (B) à l’aide d’un collier de serrage (C). Fixer
l’isolant jusqu’à env. 100 mm au-dessous du poêle.
Fig. 10
A
7. Fixer la plaque fournie (A) pour cacher le fl exible d’air
extérieur.
4.2 Préparations pour Jøtul F 136 /
F 137 avec piédestal
Fig. 11
B
A
8. Retirer le cache avant (A) du piédestal en le soulevant
vers le haut et vers l’avant. Mettre le cache de côté.
9. Dévisser la vis de transport (B) puis la retirer.
10. Remonter le cache avant (A).
11. Retirer le poêle de la palette.
