4.5 Montage d’un conduit de fumée
avec sortie par l’arrière
Le produit est livré avec un conduit d’évacuation de la
fumée prévu pour une sortie par le haut. Si vous utilisez une
évacuation par l’arrière, procédez comme suit :

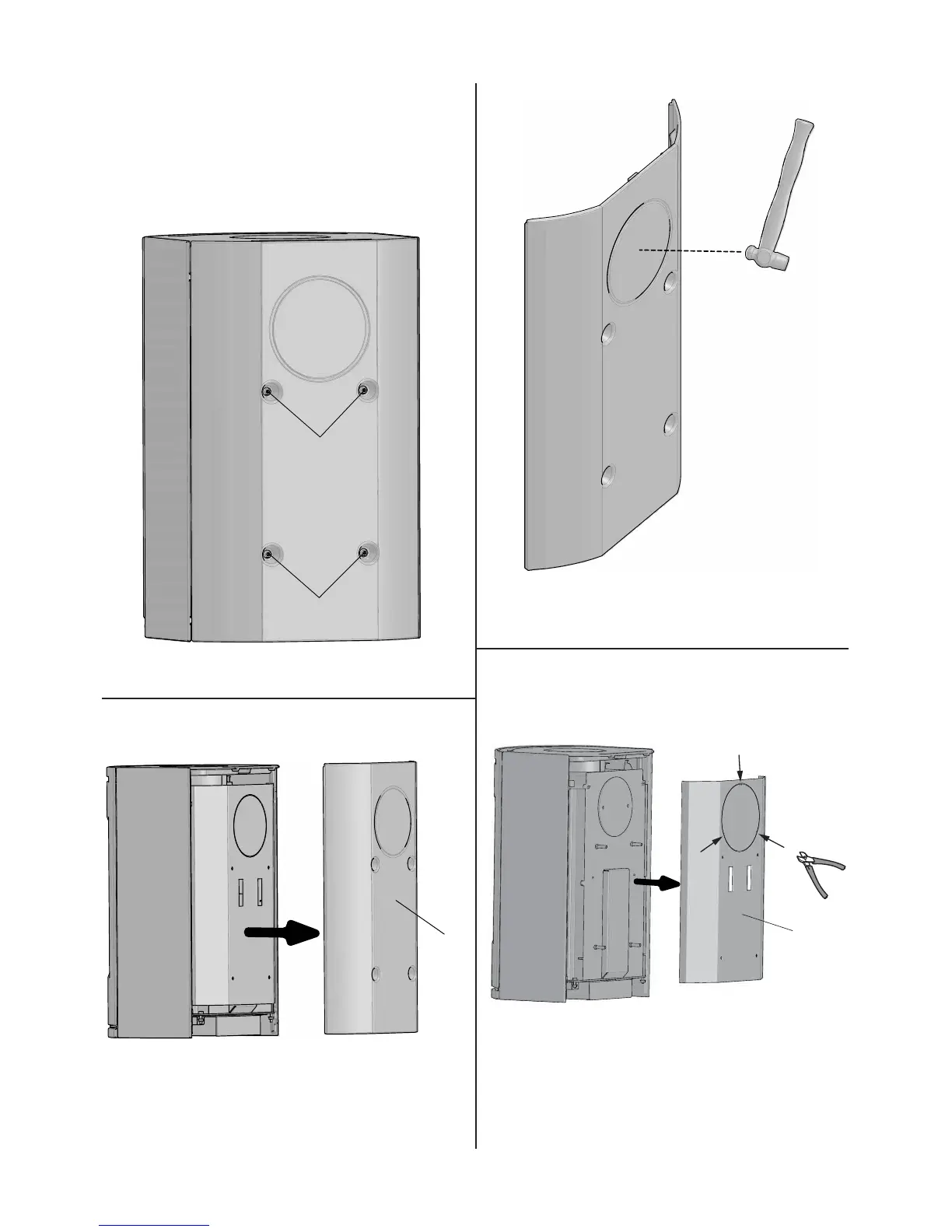

Fig. 19
A
A
1. Desserrez les quatre vis (A).
Fig. 20
B
2. Décrocher la plaque arrière (B).
Fig. 21
A
3. Défoncer le couvercle (A) avec un marteau.
Fig. 22
A
B
B
B
4. Soulever et enlever les plaques arrière internes (A).
5. Puis détacher le cache aux quatre points indiqués (B).
