40

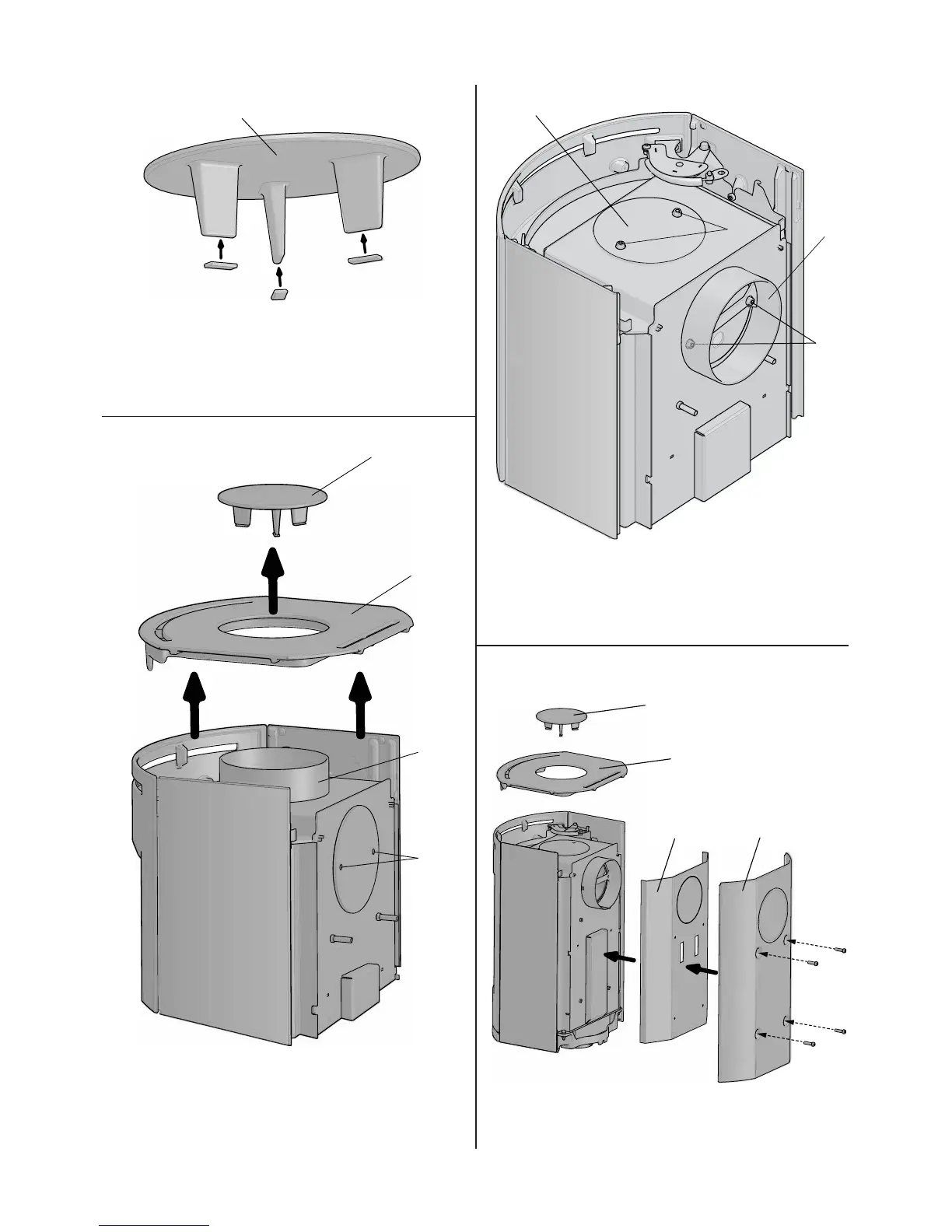

Fig. 23
A
A
A
B
6. Découper le joint fourni (A) en trois longueurs de manière
à s’adapter à la taille des languettes.
7. Placer les joints sur les bords des trois languettes du
cache supérieur (B).
Fig. 24
C
D
B
A
8. Soulever le cache supérieur (A) ainsi que la plaque
supérieure (B) puis mettre ces éléments de côté.
9. Dévisser les vis du cache arrière du conduit d’évacuation
de fumée (C) et retirer le cache.
10. Dévisser la buse (D).
Fig. 25
B
B
A
D
11. Fixer la buse (A) à l’évacuation arrière en utilisant les vis
d’origine (B).
12. Fixer le cache du conduit d’évacuation de fumée (C) à la
sortie par le haut en utilisant les vis d’origine (D).
Fig. 26
A
B
C
D
13. Placer les plaques arrière intérieures (A) et extérieures (B)
sur l’appareil puis les visser en utilisant les 4 vis d’origine.
14. Fixer la plaque supérieure (C) et le cache supérieur (D).
FRANCAIS
