34
ITALIANO

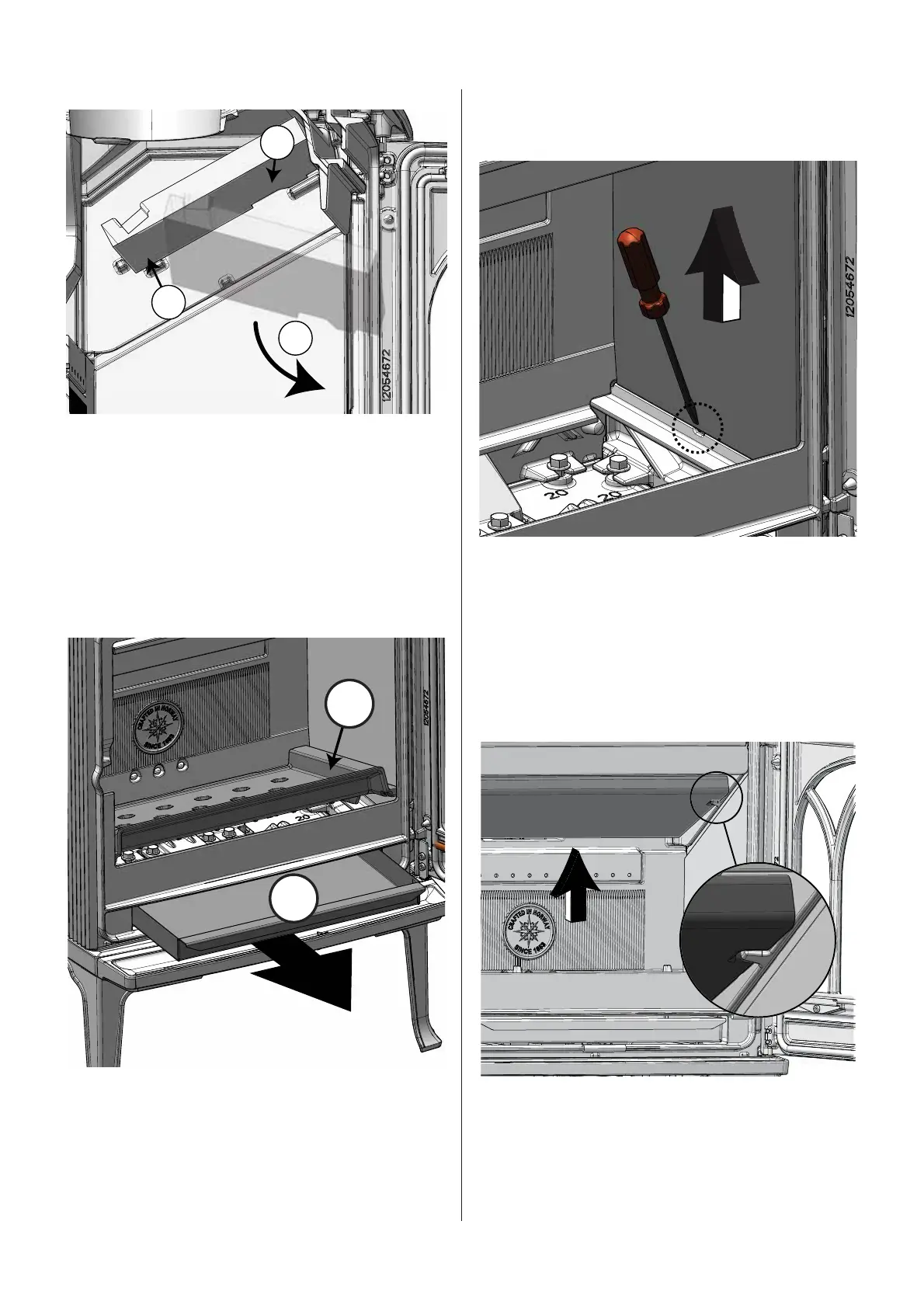

Fig. 18
2
1
3
1. Sollevare il defl ettore inferiore fi no al bordo posteriore.
2. Il defl ettore dei fumi si sgancia dai bulloni nella parte
anteriore.
3. Il defl ettore dei fumi può ora essere estratto.
4. Per rimontarlo, seguire la stessa procedura in ordine
inverso.
7.3 Sostituire le piastre refrattarie e la
grata della cenere
Fig. 19 Sostituire la grata della cenere
1
2
1. Rimuovere il cassetto della cenere.
2. Inclinare la grata della cenere dalla parte frontale ed estrarla.
Fig. 20 Sostituire le piastre refrattarie laterali
NOTA! Prima è necessario rimuovere la griglia della
cenere.
1. Inserire un cacciavite nella scanalatura e sollevare la piastra
refrattaria.
2. La piastra refrattaria è libera nella parte inferiore e può essere
estratta.
3. Procedere allo stesso modo con la piastra sinistra.
4. Per rimontarlo, seguire la stessa procedura in ordine
inverso.
Fig. 21a Sostituire la piastra refrattaria posteriore
NOTA! Prima è necessario rimuovere la griglia della
cenere e le piastre refrattarie laterali.
1. Spingere con cautela verso l’alto la piastra del parafi amma
fi no al bordo posteriore (la piastra del parafi amma non
deve essere sollevata aff errandola dai perni sulla parte
frontale, vedere dettaglio).
