107

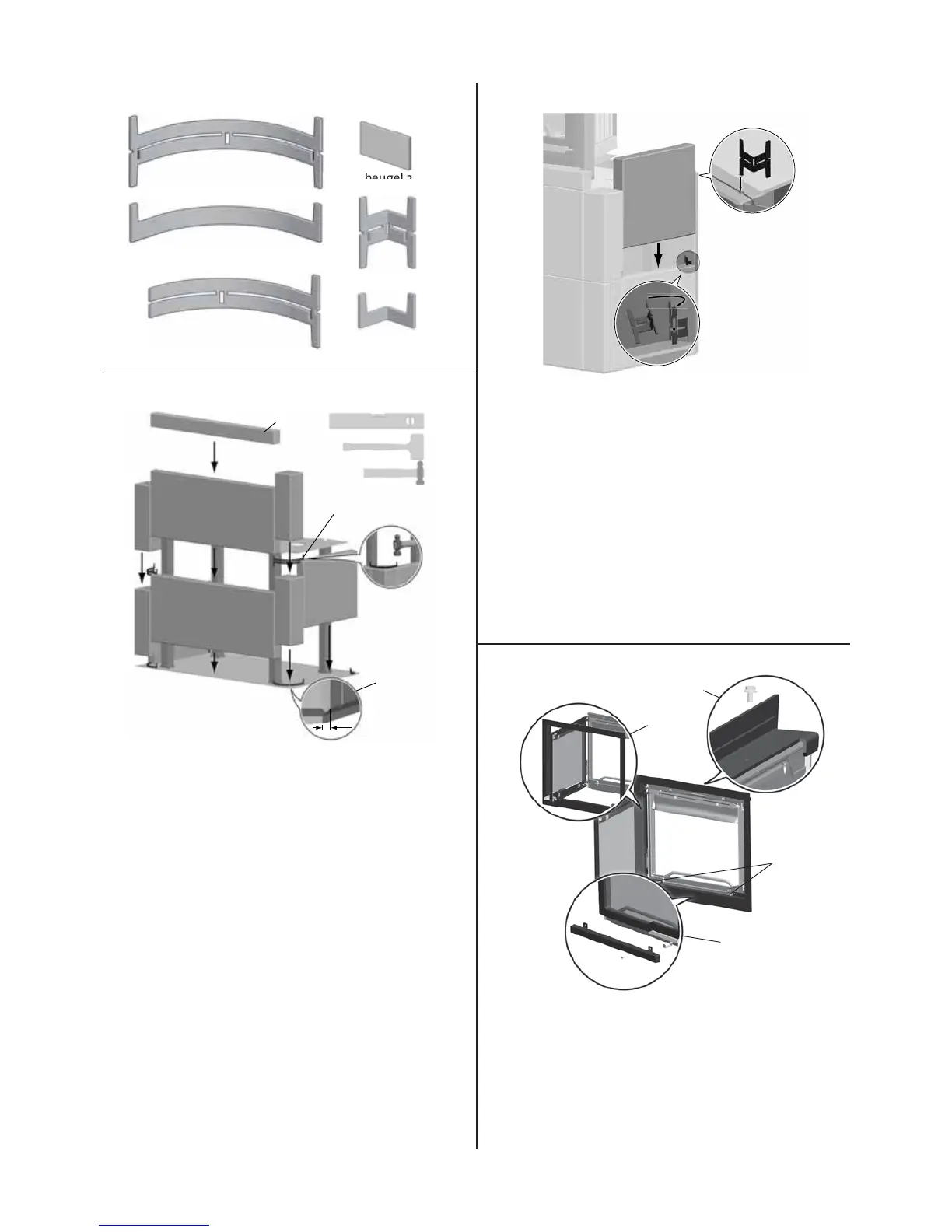

Fig. 9
beugel 3
beugel 6
beugel 1
beugel 5
beugel 4
beugel 2
beugel 2
Fig. 10
A
B
C
3mm
1. Plaats de eerste laag met spekstenen op de bodemplaat.
Gebruik beugel 4 en beugel 6 om ze onderop op hun plek
te houden.
NB! Gebruik niet de hoekstenen gemarkeerd 223628 tot aan
laag 4. Zie fig 15.
2. Zorg ervoor dat de laag waterpas en correct op de
bodemplaat is geplaatst (fig. 10 A). Gebruik een rubberen
hamer om de stenen aan te passen.
3. Plaats de voorsteen en de hoekstenen op de tweede laag
en gebruik beugel 1 (fig. 10 B) om ze met de eerste laag te
verbinden.
NB:
4. Wanneer u de FS 165- I 200 FL installeert, moet de smalle
steen ook worden bevestigd (fig. 10 C).
Fig. 11
1. Til het inzetstuk op de console. Voorzichtig, het inzetstuk
is zwaar!
2. Plaats het hitteschild terug.
3. Maak de achterplaat vast aan beugel 6 onder de eerste laag.
4. Duw beugel 3 vanaf de binnenkant door de achterplaat
(fig. 11 A). Gebruik een hamer en sla het voorzichtig in het
speksteen.
5. Bevestig de zijsteen voor de tweede laag tussen de
hoekstenen en de achterplaat. Bevestig met beugel 3 (fig.
11 B).
6. Zorg dat alle onderdelen waterpas liggen en met elkaar
gelijk lopen.
Fig. 12
A
C
D
B
1. Verwijder onderste afdekking (fig.12 A).
2. Plaats het decoratieve frame over de deur en haak het vast
aan de voorkant (fig. 12 B).
3. Bevestig het afwerkingspaneel met dezelfde schroeven als
voor de onderste afdekking (fig. 12 C).
4. Verwijder het meegeleverde M8-schroef (fig. 12 D).
NEDERLANDS
