Jøtul FS 165 User Manual

108

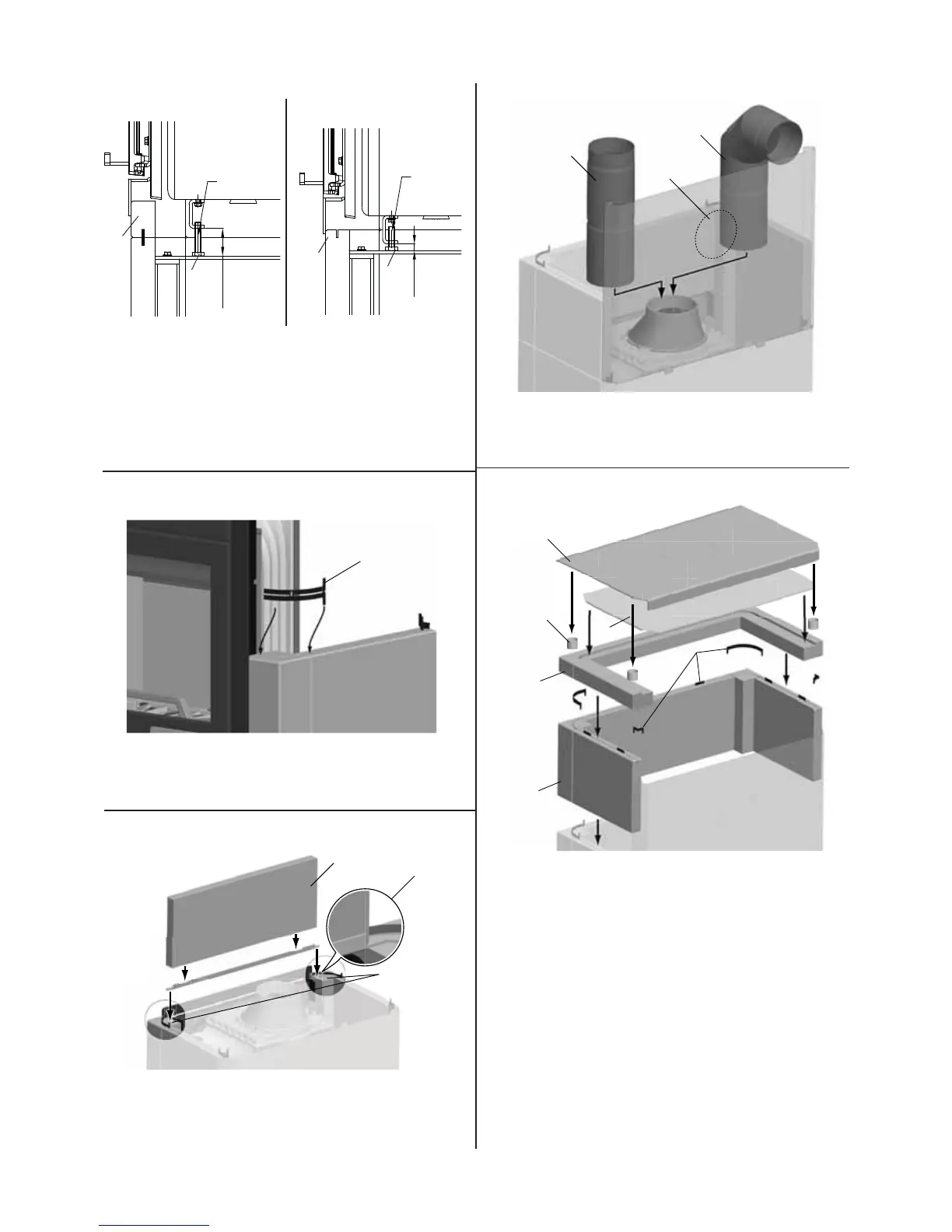

Fig. 13
1.
10mm
M10x35
Plaats het inzetstuk dwars in het midden.
2. Plaats het inzetstuk en het frame tegen de voorkant van
de ombouw.
3. Zorg ervoor dat er ruimte is tussen de onderkant van het
frame en de onderste steen (fig. 13 A) door de pootschroeven
af te stellen (fig. 13 B).
4. Stel de pootschroeven af, totdat het inzetstuk volledig
waterpas staat.
Fig. 14
A
1. Gebruik beugel 5 (fig. 14 A) voor laag 3 en 4.
2. Stel de beugels indien nodig met uw handen af om ervoor
te zorgen dat ze de stenen op hun plek houden
.
Fig. 15
A
B
223628
1. Plaats de bevestigingsbeugel op speciale hoeksteen 223628
(fig. 15 A). De voorsteen (fig. 15 B) van laag 5 moet op de
bevestigingsbeugel rusten.
Fig. 16
B
C
A
1. Installeer de kachelpijp. Rookuitlaat boven (fig. 16 A) of
rookuitlaat achter (fig. 16 B). In geval van een rookuitlaat
achter: Verwijder de uitwerper van de achterplaat (fig. 16 C).
Fig. 17
A
B
E
D
C
F
In geval van een rookuitlaat boven:
1. Plaats de laatste laag (fig. 17 A) en de bovenste laag (fig. 17
B). Gebruik beugel 2, beugel 4 en beugel 6 tussen de laatste
laag en de bovenste laag (fig. 17 C).
2. Verwijder de uitwerper en plaats het bovenrooster (fig. 17 D).
3. Plaats de afstandhouders (fig. 17 E), verwijder de uitwerper
en plaats het bovenste hitteschild (fig. 17 F).
In geval van een rookuitlaat achter:
1. Plaats de laatste laag (fig. 17 A) en de bovenste laag (fig. 17
B). Gebruik beugel 2, beugel 4 en beugel 6 tussen de laatste
laag en de bovenste laag (fig. 17 C).
2. Plaats het bovenrooster (fig. 17 D).
3. Plaats de afstandhouders (fig. 17 E) en plaats het bovenste
hitteschild (fig. 17 F).
A
B
NEDERLANDS
ca. 55
M10x60
A
B
FS 165 - I 200 FL
FS 165 - I 500 FL
FS 165 - I 530 FL
