Jøtul FS 165 User Manual

21

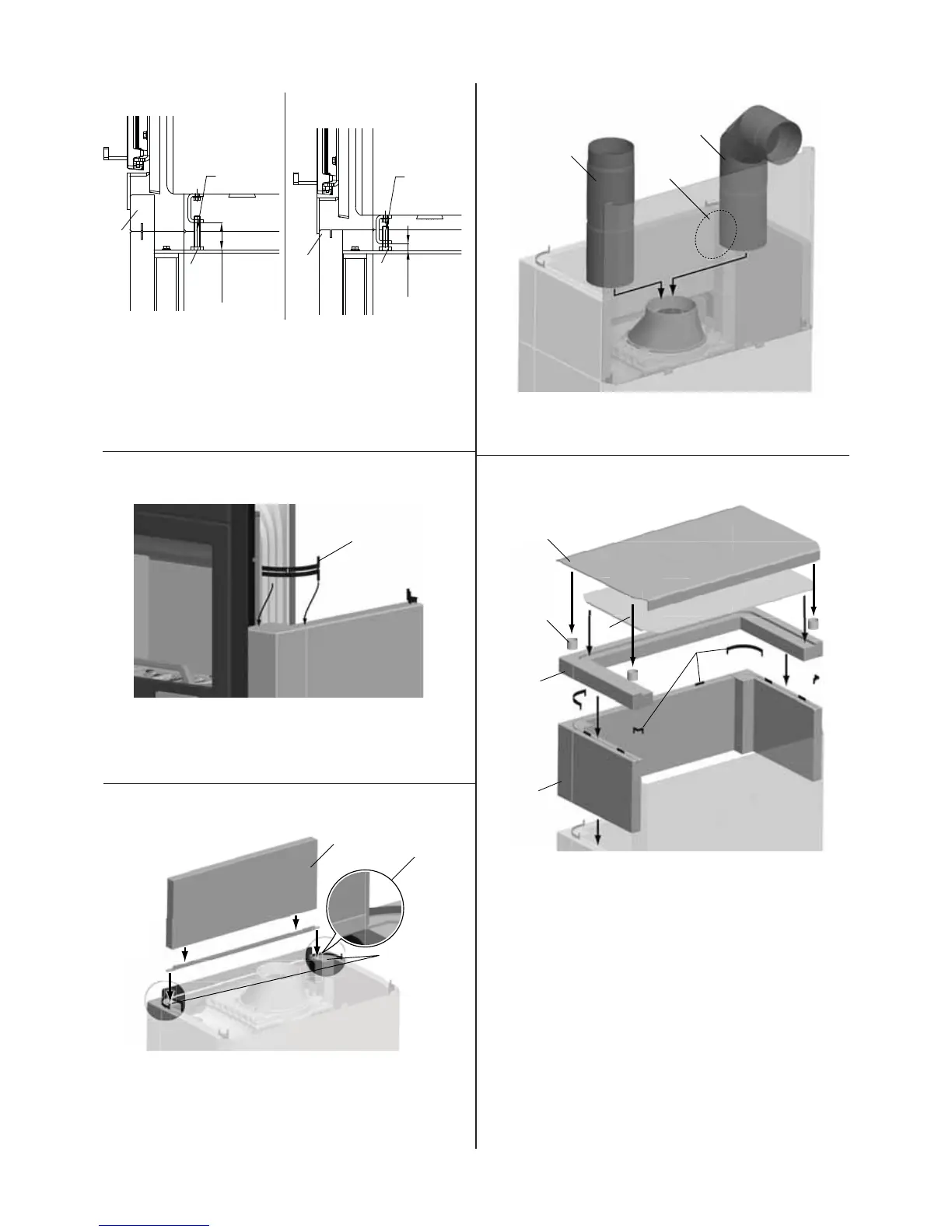

Fig. 13
1.
10mm
M10x35
Centrér indsatsen sidelæns.
2. Placér indsatsen og rammen mod omramningens front.
3. Sørg for, at der er en spalte mellem rammens underkant og
stenen nedenunder (fig. 13 A) ved at justere på fodskruerne
(fig. 13 B).
4. Finjustér fodskruerne for at få indsatsen i vater.
Fig. 14
A
1. Benyt beslag 5 (fig. 14 A) på lag nr. 3 og 4.
2. Justér om nødvendig beslagene med hænderne, således at
de klemmer stenene sammen på bedste vis.
Fig. 15
A
B
223628
1. Placér vinkeljernet således, at det hviler på hjørnestenene
223628 (fig. 15 A).
2. Frontstenen (fig. 15 B) på lag nr. 5 skal hvile på vinkeljernet.
Fig. 16
B
C
A
1. Montér røgrøret. Topudtag (fig. 16 A) eller bagudtag (fig. 16
B). Fjern udslagsdækslet ved bagudtag (fig. 16 C).
Fig. 17
A
B
E
D
C
F
Ved topmonteret røgudtag:
1. Montér det sidste lag (fig. 20 A) og toplaget (fig. 20 B).
Benyt beslag 2, beslag 4 og beslag 6 mellem det sidste lag
og toplaget (fig. 20 C).
2. Fjern udslagsdækslet, og læg den perforerede topplade på
(fig. 20 D).
3. Læg afstandsstykkerne ud (fig. 20 E), fjern udslagsdækslet,
og læg skærmpladen på (fig. 20 F).
Ved bagmonteret røgudtag:
1. Montér det sidste lag (fig. 20 A) og toplaget (fig. 20 B).
Benyt beslag 2, beslag 4 og beslag 6 mellem det sidste lag
og toplaget (fig. 20 C).
2. Læg den perforerede topplade på (fig. 20 D).
3. Læg afstandsstykkerne ud (fig. 20 E), og læg skærmpladen
på (fig. 20 F).
DANSK
A
B
ca. 55
M10x60
A
B
FS 165 - I 200 FL FS 165 - I 500 FL
FS 165 - I 530 FL
