29
5.0 Montering
OBS! Underlaget måste vara plant. Max. 1 mm/m tolerans. Detta
är mycket viktigt för resten av monteringen.
Samtliga stenar ska vara i våg. Detta måste kontrolleras för varje
nytt stenskikt.
Om det behövs kan du använda små stålbitar eller
silikon för att justera stenarnas höjd
.
Viktigt!
Tänk på att täljstenarna kan skadas vid ovarsam hantering. Slå inte
i fästkonsolerna för hårt. Monteringen bör utföras av kvalificerad
person.

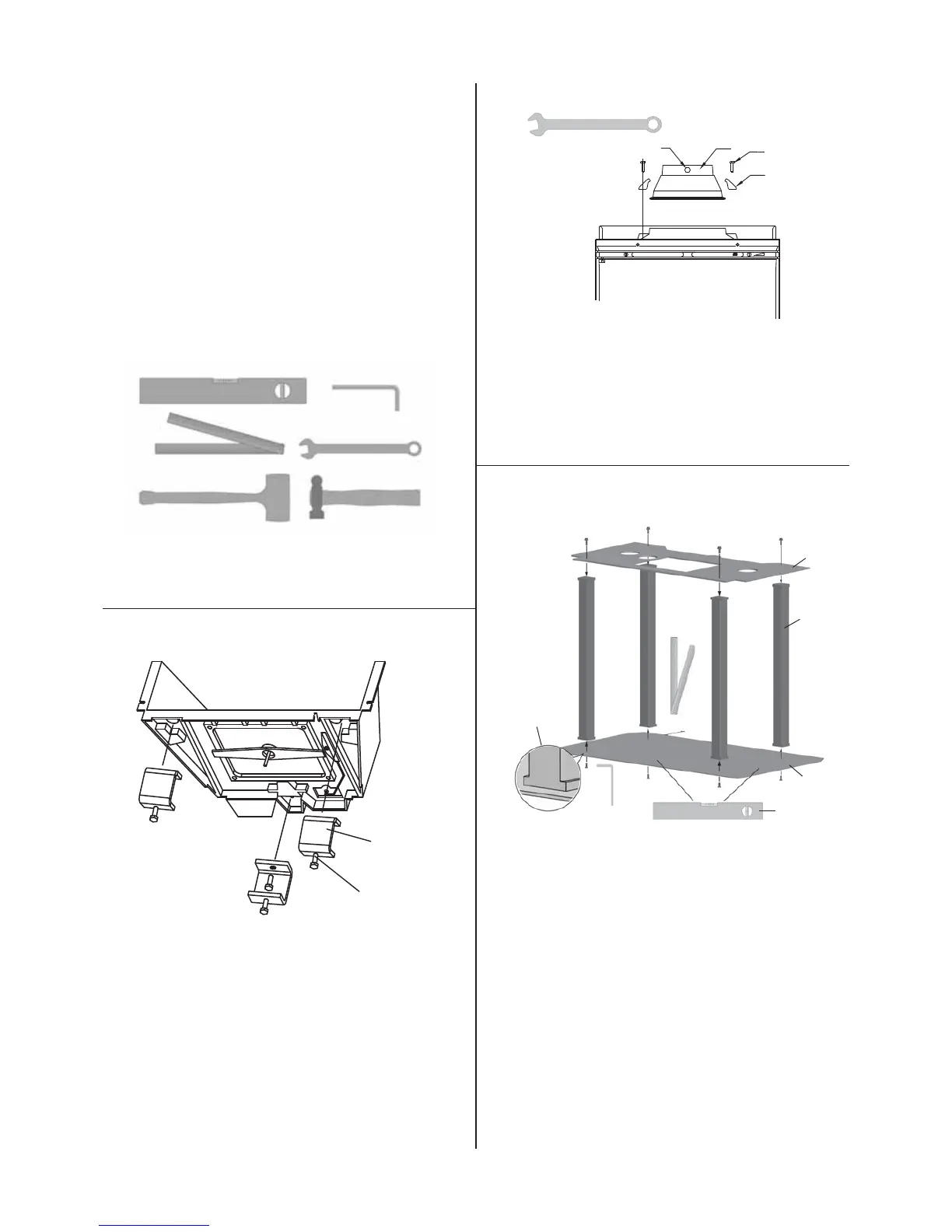

Bild 5
Verktyg som behövs för monteringen:
Vattenpass, sexkantnyckel, tumstock, skruvnyckel, gummiklubba
och hammare.
Bild 6
1. Lägg försiktigt ned insatsen på golvet med baksidan nedåt.
Använd gärna det medföljande pappemballaget för att
skydda golvet mot repor etc.
2. Montera de tre kassettbenen (bild 6 A).
3. Skruva i fotskruvarna (bild 6 B) på benen. Justera till korrekt
längd (se bild 1).
4. Ställ försiktigt insatsen upp.
5. Sätt tillbaka värmeskölden.
Bild 7
B
C
A
D
1. Stosen (bild 7 A), som finns i kartongen, placeras ovanpå
kaminen. Placera stosen så att skruven (bild 7 D) som är fäst
i den är vänd framåt.
2. Placera ett spännjärn (bild 7 B) på vardera sidan. Detta fästs
med en skruv (bild 7 C) M8x30 mm och mutter.
Bild 8
1.
D
A
E
B
C
50 mm
Montera stativet bestående av bottenplatta (bild 8 A), 4 st.
ben (bild 8 B) och topplåt (bild 8 C).
2. Det är viktigt att frambenen monteras enligt bild 8 D.
3. Placera stativet på uppställningsplatsen, med ett avstånd
på minst 50 mm till väggen.
4. Underlaget och stativet ska vara i våg (bild 8 E). Detta är
mycket viktigt för resten av monteringen.
SVENSK
