30

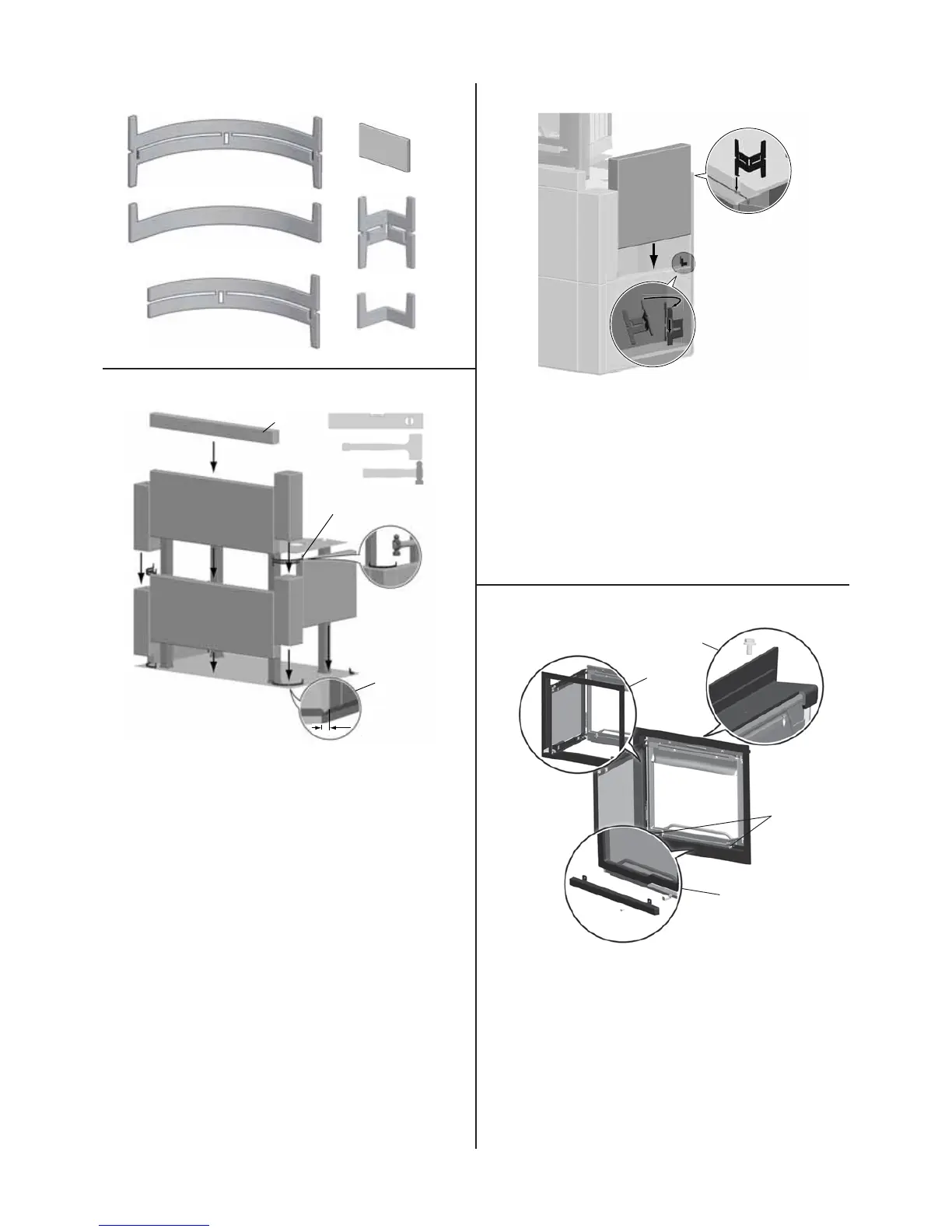

Bild 9
konsol 3
konsol 6
konsol 1
konsol 5
konsol 4
konsol 2
Bild 10
A
B
C
3mm
1. Lägg lager nummer 1 av täljsten på bottenplattan. Använd
konsol 4 och 6 för att hålla ihop dem i underkanten.
NB!: Anvend inte hörnstenar märkta 223628 för lager nummer
4. Se bild 15.
2. Kontrollera att lagret är i våg och korrekt placerat på
bottenplattan (bild 10 A). Justera stenarna med en
gummiklubba.
3. Placera frontstenar och hörnstenar på lager nummer 2 och
sammanfoga dem med lager nummer 1 med hjälp av konsol
10 (bild 10 B).
OBS!
4. Vid montering av FS 165- I 200 FL ska även den smala stenen
läggas ut (bild 10 C).
Bild 11
1. Lyft upp insatsen på stativet. Var försiktig, insatsen är
framtung.
2. Fäst bakstycket till konsol 6 under lager nummer 1.
3. Trä in konsol 3 från insidan och genom bakstycket (bild 11 A).
Slå försiktigt ned det i täljstenen med en hammare.
4. Lägg sidostenen för lager nummer 2 mellan hörnstenen och
bakstycket. Fäst med konsol 3 (bild 11 B).
5. Kontrollera att allt är i våg och i linje.
Bild 12
A
C
D
B
1. Ta bort det nedre locket (bild 12 A).
2. Trä dekorramen över luckan och häkta fast den över fronten
(bild 12 B).
3. Fäst trimpanelen med skruvarna som användes för det nedre
locket (bild 12 C).
4. Ta bort medföljande M8-skruv (bild 12 D).
SVENSK
