31

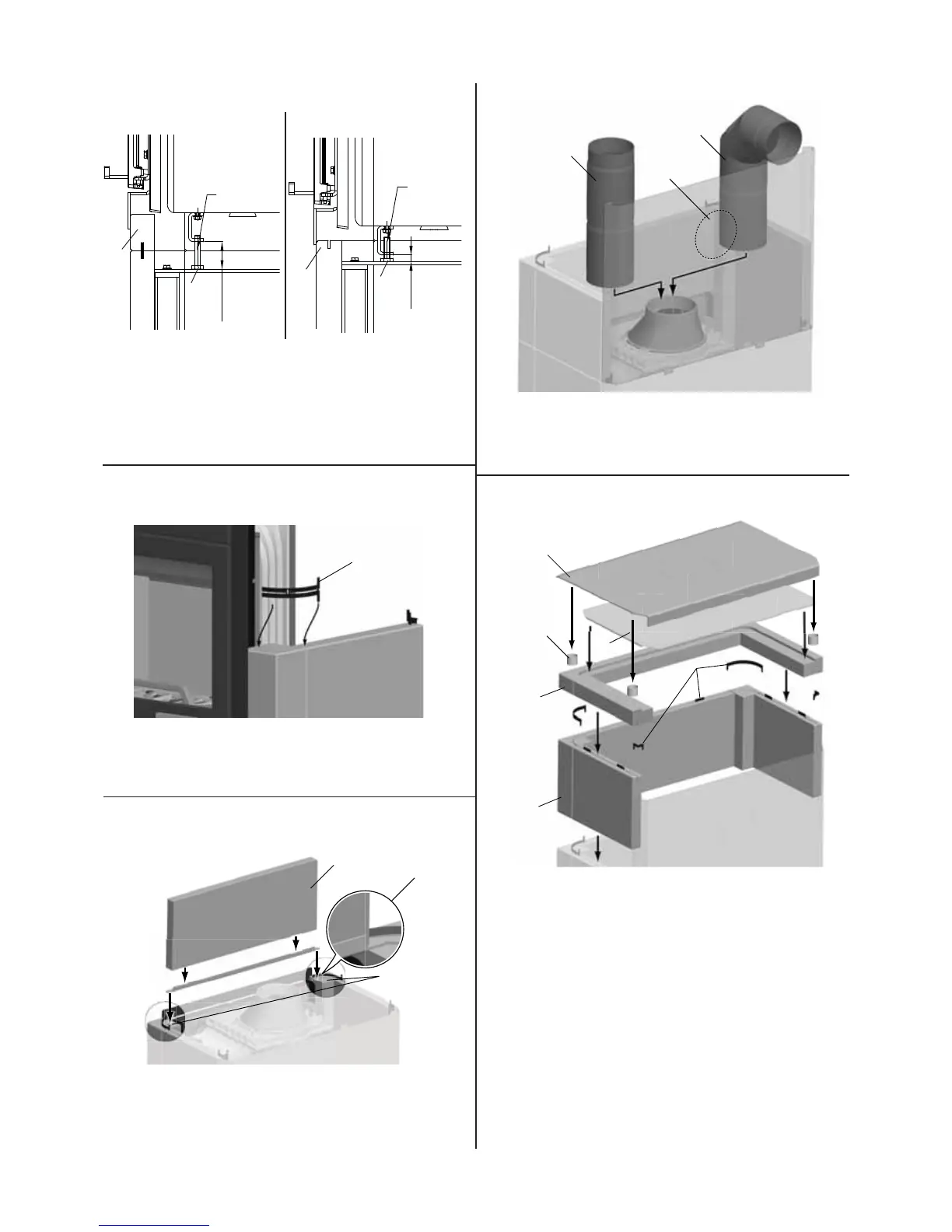

Bild 13
1.
10mm
M10x35
Centrera insatsen i sidled.
2. Placera insatsen och ramen mot fronten på omramningen.
3. Kontrollera att det finns en spalt mellan ramens underkant
och stenen under (bild 13 A) genom att justera fotskruvarna
(bild 13 B).
4. Finjustera fotskruvarna för att få produkten i våg.
Bild 14
A
1. Använd konsol 5 (bild 14 A) för lager nummer 3 och 4.
2. Justera vid behov konsolerna för hand så att stenarna kläms
ihop korrekt.
Bild 15
A
B
223628
1. Placera vinkeljärnet så att det vilar mot hörnstenarna 223628
(bild 15 A).
2. Frontstenen (bild 15 B) på lager nummer 5 ska vila mot
vinkeljärnet.
Bild 16
B
C
A
1. Montera rökröret. Monteringen sker antingen upptill
(bild 16 A) eller baktill (bild 16 B). Vid montering baktill ska
utslagsöppningen avlägsnas (bild 16 C).
Bild 17
A
B
E
D
C
F
Vid toppmonterat rökuttag:
1. Montera det sista lagret (bild 17 A) och topplagret (bild 17
B). Använd konsol 2, konsol 4 och konsol 6 mellan det sista
lagret och topplagret (bild 17 C).
2. Avlägsna utslagsöppningen och lägg den på den perforerade
topplåten (bild 17 D).
3. Placera ut distanserna (bild 17 E), avlägsna utslagsöppningen
och lägg på strålningsplåten (bild 17 F).
Vid bakmonterat rökuttag:
1. Montera det sista lagret (bild 17 A) och topplagret (bild 17
B). Använd konsol 2, konsol 4 och konsol 6 mellan det sista
lagret och topplagret (bild 17 C).
2. Lägg på den perforerade topplåten (bild 17 D).
3. Placera ut distanserna (bild 17 E) och lägg på strålningsplåten
(bild 17 F).
SVENSK
A
B
ca. 55
M10x60
A
B
FS 165 - I 200 FL FS 165 - I 500 FL
FS 165 - I 530 FL
