40
5.0 Asennus
Huom. Tulisijan alustan tulee olla täysin suora. Maksimitoleranssi
1 mm/m. Tämä on erittäin tärkeää tulisijan pystytyksen kannalta.
Kaikkien kivien tulee olla täysin suorassa. Se tulee tarkistaa aina
ennen seuraavan kivikerroksen laittamista.
Käytä korkeuden
säätämisessä tarvittessa pieniä teräslevyjä tai silikonia.
Tärkeää!
Käsittele kiviosia varoen, koska ne menevät helposti rikki! Älä lyö
kiinnikkeitä paikoilleen liian lujaa. Tulisijan saa pystyttää vain
siihen koulutuksen saanut asentaja.

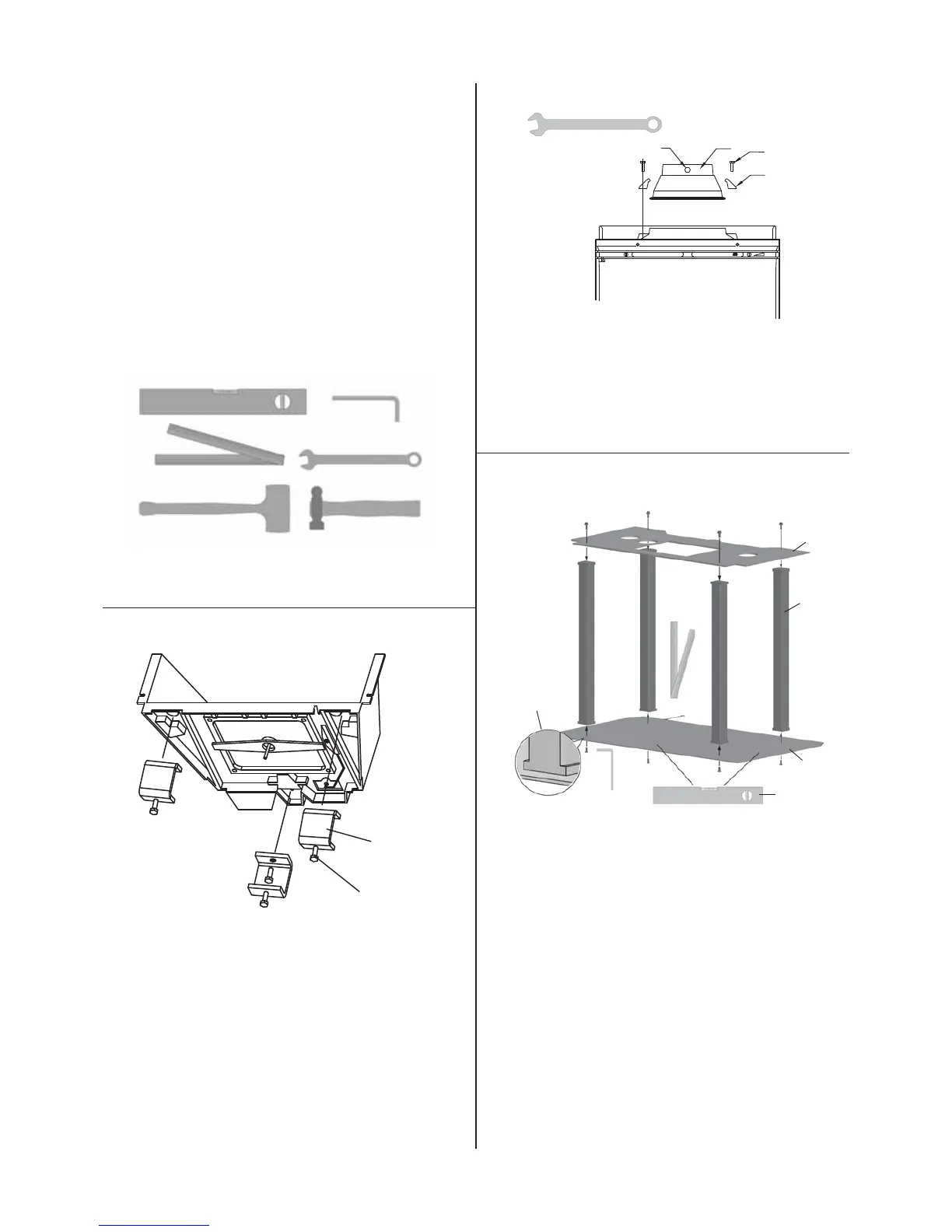

Kuva 5
Asennuksessa tarvittavat työkalut:
Vesivaaka, kuusiokoloavain, metrimitta, kiintoavain, kumivasara
ja vasara.
Kuva 6
1. Aseta takkasydän varovasti selälleen. Suojaa lattia
naarmuuntumiselta jne. levittämällä tulipesän pahvipakkaus
lattian suojaksi.
2. Laita paikalleen tulipesän kolme jalkaa (kuva 6 A).
3. Kierrä jalkoihin ruuvit (kuva 6 B). Säädä jalat oikean
mittaisiksi (ks. kuva 1).
4. Nosta takkasydän varovasti pystyyn.
5. Kiinnitä paikalleen suojalevy tulipesään samoilla ruuveilla
joilla se oli kiinnitetty aikaisemmin.
Kuva 7
B
C
A
D
1. Laatikkoon pakattu savuputkiyhde (kuva 7 A) asetetaan
takkasydämen päälle. Aseta savuputkiyhde niin, että sen
kiinnitysruuvi (kuva 7 D) tulee etupuolelle.
2. Laita kummallekin puolelle kiristimet (kuva 7 B). Kiinnitä ne
M8 x 30 mm:n ruuveilla ja muttereilla (kuva 7 C).
Kuva 8
1.
D
A
E
B
C
50 mm
Asenna jalusta, johon kuuluvat pohjalevy (kuva 8 A), 4 jalkaa
(kuva 8 B) ja päällyslevy (kuva 8 C).
2. On tärkeää, että etujalat asennetaan juuri kuten kuvassa 8 D.
3. Aseta jalusta oikealle paikalleen ja katso, että se tulee
vähintään 50 mm:n etäisyydelle seinästä.
4. Alustan ja jalustan tulee olla täysin suorassa (kuva 8 E). Tämä
on erittäin tärkeää tulisijan asennuksen kannalta.
SOUMI
