41

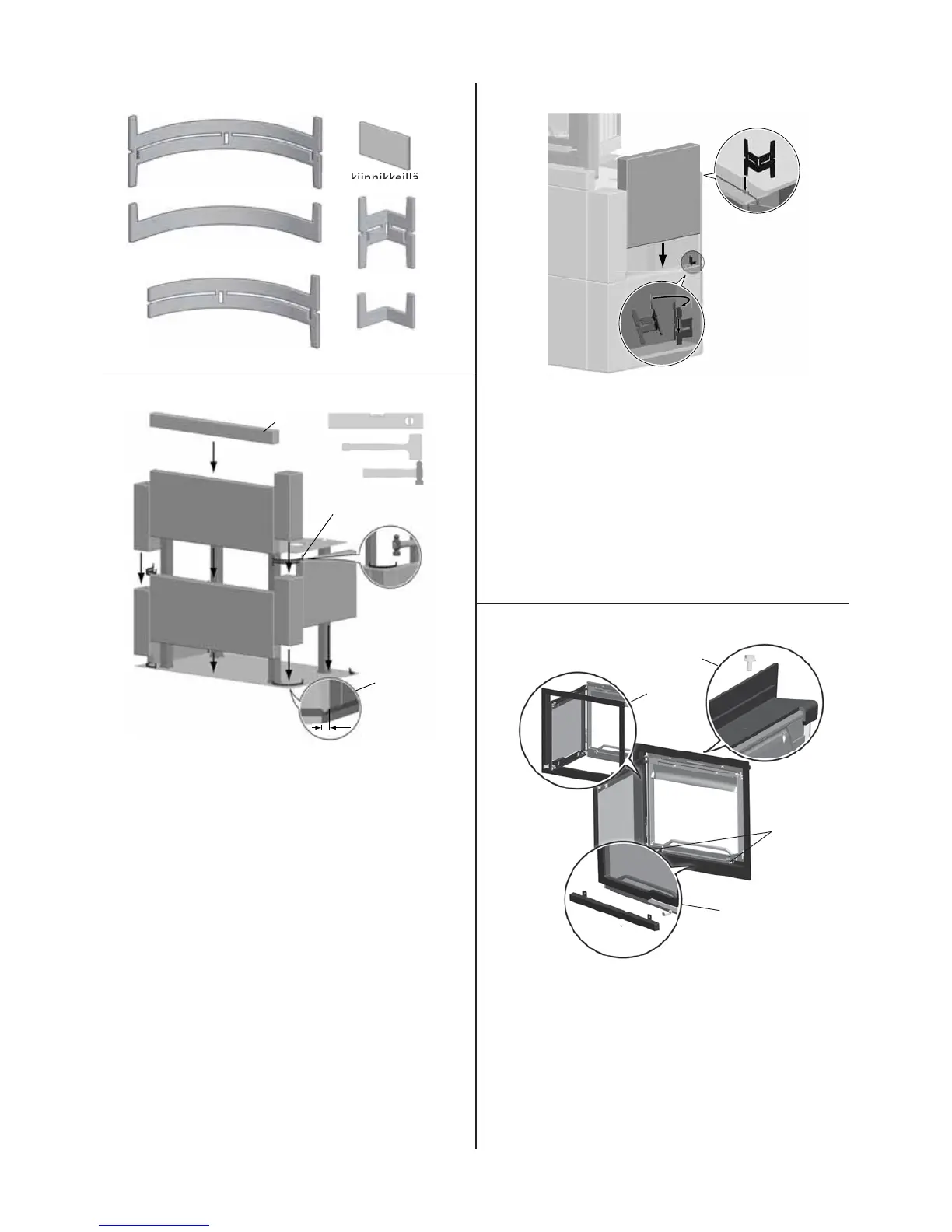

Kuva 9
kiinnikkeillä 3
kiinnikkeillä 6
kiinnikkeillä 1
kiinnikkeillä 5
kiinnikkeillä 4
kiinnikkeillä 2
kiinnikkeillä
Kuva 10
A
B
C
3mm
1. Laita paikoilleen ensimmäinen vuolukivikerros pohjalevyn
päälle. Kiinnitä kivet yhteen alareunasta käyttäen kiinnikettä
4 ja kiinnikettä 6.
Huom.! Älä käytä kulmakiviä 223628 ennen kerrosta 4.
2. Katso, että kivikerros on täysin suorassa ja sijoitettu
oikein pohjalevyn päälle (kuva 10 A). Säädä kivien asentoa
kumivasaran avulla.
3. Aseta paikoilleen toisen kivikerroksen etupuolen kivi
ja kulmakivet ja kiinnitä ne kiinnikkeillä 1 (kuva 10 B)
liittääksesi ne yhteen ensimmäisen kivikerroksen kanssa.
HUOM.!
4. Kun asennetaan malli FS 165- I 200 FL, on asennettava myös
kapea kiviosa (kuva 10 C).
Kuva 11
1. Nosta takkasydän jalustan päälle. Ole varovainen, koska
takkasydän on etupainoinen.
2. Kiinnitä takalevy kiinnikkeeseen 6, joka on ensimmäisen
kivikerroksen reunassa.
3. Pujota kiinnike 3 sisäpuolelta takalevyn (kuva 11 A) läpi. L
se varovasti vasaralla vuolukiven sisään.
4. Laita toisen kivikerroksen sivukivet kulmakivien ja takalevyn
väliin. Kiinnitä kiinnikkeellä 3 (kuva 11 B).
5. Katso, että kaikki kivet ovat täysin suorassa ja tasoissa
toistensa kanssa.
Kuva 12
A
C
D
B
1. Irrota alareunan lista (kuva 12 A).
2. Laita kehys luukun reunoihin ja kiinnitä se paikalleen (kuva
12 B).
3. Kiinnitä huolittelupaneeli samoilla ruuveilla, joilla alareunan
lista (kuva 12 C) oli kiinnitettynä.
4. Irrota M8-ruuvi (kuva 12 D).
SOUMI
