Jøtul FS 165 User Manual

42

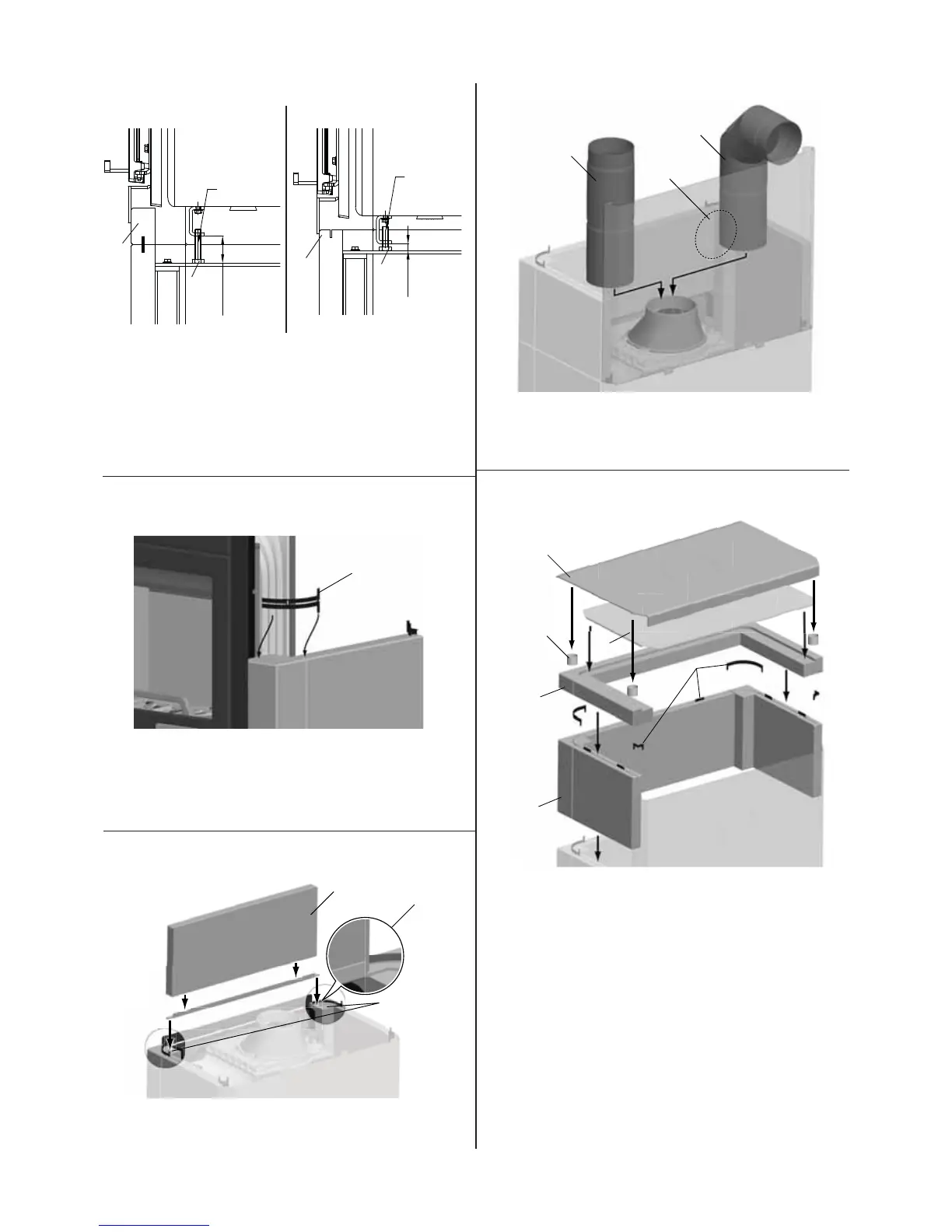

Kuva 13
1.
10mm
M10x35
Katso, että takkasydän on keskitettynä sivusuunnassa.
2. Aseta takkasydän ja sen kehys oikeaan paikkaan
elementtitakan etupuolella.
3. Katso, että kehyksen alareunan ja sen alla olevan kiven
(kuva 13 A) väliin jää rako. Säädä etäisyys jalkaruuvien avulla
(kuva 13 B).
4. Hienosäädä jalkaruuveja saadaksesi takkasydämen täysin
suoraan.
Kuva 14
A
1. Käytä kolmannen ja neljännen kivikerroksen kiinnittämisessä
kiinnikettä 5 (kuva 14 A).
2. Säädä kiinnikkeitä tarvittaessa käsin niin, että ne puristavat
kivet yhteen siististi.
Kuva 15
A
B
223628
1. Aseta kulmarauta kulmakivien 223628 (kuva 15 A) varaan.
2. Viidennen kivikerroksen etupuolen kivi (kuva 15 B) tulee
kulmaraudan päälle.
Kuva 16
B
C
A
1. Asenna savuputki. Asennus päältä (kuva 16 A) tai takaa (kuva
16 B). Tee takalevyyn aukko, jos savuputki on tarkoitus vetää
takaa (kuva 16 C).
Kuva 17
A
B
E
D
C
F
Savuputki asennetaan tulisijan päälle:
1. Asenna viimeinen kivikerros (kuva 17 A) ja päällyskivikerros
(kuva 17 B). Käytä viimeisen kivikerroksen ja
päällyskivikerroksen välissä kiinnikkeitä 2, kiinnikkeitä 4 ja
kiinnikkeitä 6 (kuva 17 C).
2. Tee aukko päällyslevyyn ja laita se paikalleen (kuva 17 D).
3. Laita paikoilleen välikappaleet (kuva 17 E), tee aukko
suojalevyyn ja laita se paikalleen (kuva 17 F).
Savuputki asennetaan tulisijan taakse:
1. Asenna viimeinen kivikerros (kuva 17 A) ja päällyskivikerros
(kuva 17 B). Käytä viimeisen kivikerroksen ja
päällyskivikerroksen välissä kiinnikkeitä 2, kiinnikkeitä 4 ja
kiinnikkeitä 6 (kuva 17 C).
2. Laita paikalleen päällyslevy (kuva 17 D).
3. Laita paikoilleen välikappaleet (kuva 17 E) ja laita suojalevy
paikalleen (kuva 17 F).
SOUMI
A
B
ca. 55
M10x60
A
B
FS 165 - I 200 FL
FS 165 - I 500 FL
FS 165 - I 530 FL
