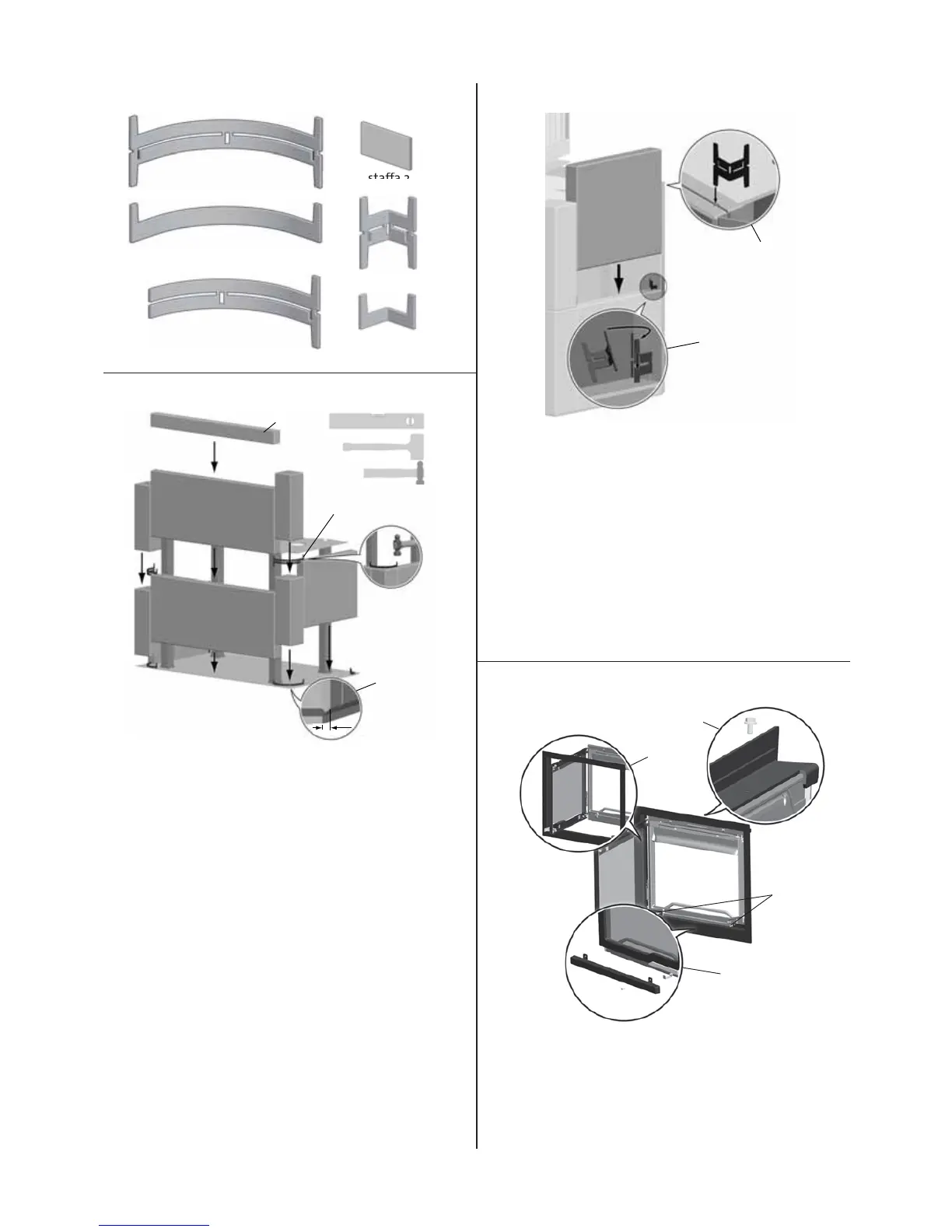

Fig. 10
A
B
C
3mm
1. Disporre il primo strato di lastre in pietra ollare sulla piastra
inferiore. Utilizzare la staffa 4 e la staffa 6 per tenerle in
posizione.
NB non usare Le pietre ad angolo, marcate 223628, sino al 4 livello
come in fig. 15.
2. Assicurarsi che lo strato sia piano e correttamente
posizionato sulla piastra inferiore (Fig. 10 A). Utilizzare un
mazzuolo in gomma per regolare le lastre.
3. Collocare la lastra anteriore e le lastre angolari del secondo
strato mediante la staffa 1 (Fig. 10 B).
NB:
4. In caso di installazione del modello FS 165- I 200 FL, anche
la lastra stretta deve essere collocata in posizione (Fig. 10 C).
Fig. 11
A
B
1. Sollevare l’inserto sulla console. Fare attenzione, l’inserto
è pesante!
2. Sostituire lo scudo termico.
3. Fissare la piastra posteriore alla staffa 6, collocata sotto allo
strato n. 1.
4. Spingere la staffa 3 dall’interno e attraverso la piastra
posteriore (Fig. 11 A). Utilizzando un martello, colpirla
delicatamente fino a inserirla nella lastra in pietra ollare.
5. Collocare la lastra laterale per lo strato n. 2 tra le lastre
angolari e la piastra posteriore. Fissare con la staffa 3 (Fig.
11 B).
6. Assicurarsi che tutti i componenti siano perfettamente piani
e a livello tra loro..
Fig. 12
A
C
D
B
1. Rimuovere la copertura inferiore (Fig.12 A).
2. Inserire la cornice decorativa sulla porta e agganciarla sopra
alla parte anteriore (Fig. 12 B).
3. Fissare il pannello di guarnizione con le stesse viti utilizzate
per la copertura inferiore (Fig. 12 C).
4. Rimuovere la vite (Fig. 12 D).
ITALIANO
