Jøtul FS 165 User Manual

86

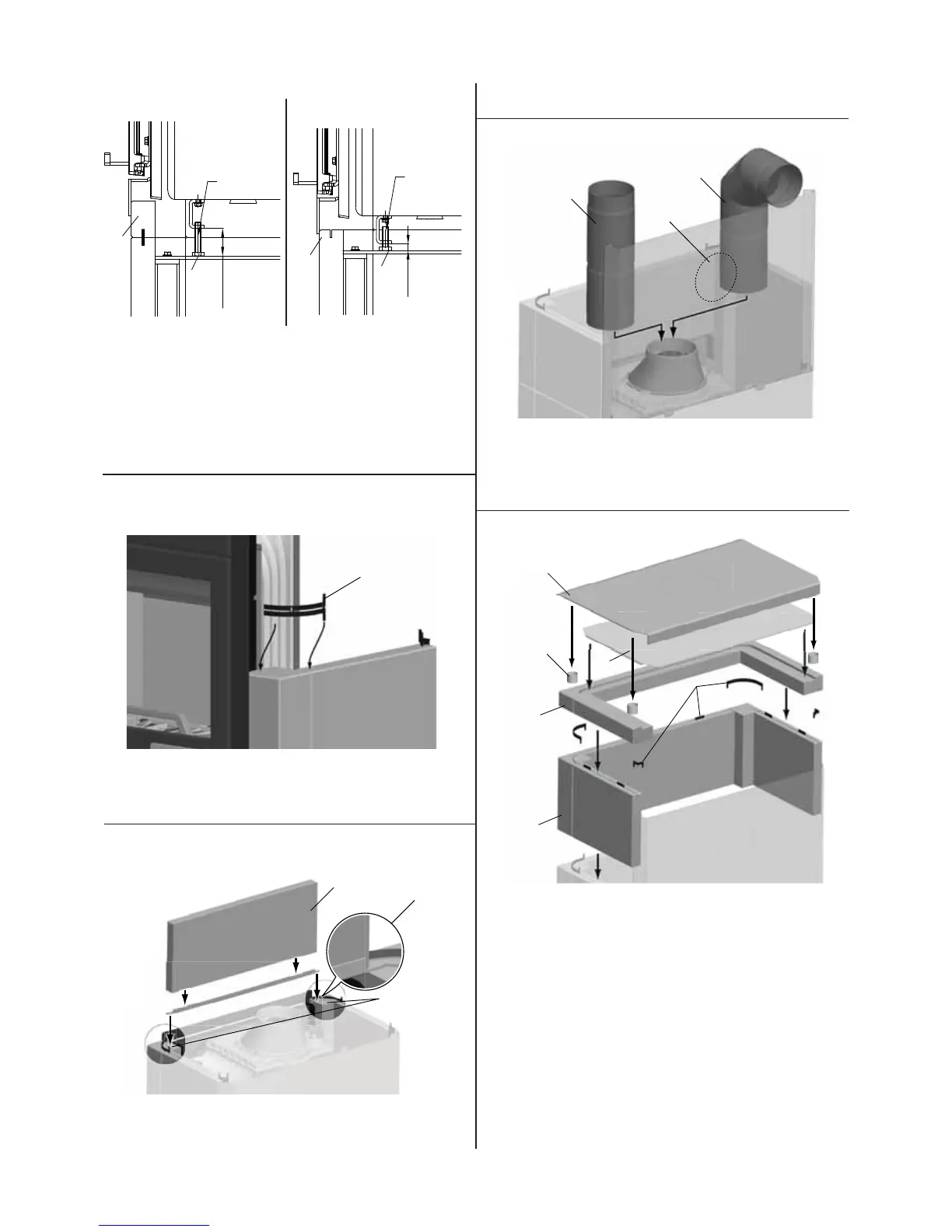

Fig. 13
1.
10mm
M10x35
Centrare lateralmente l’inserto.
2. Posizionare l’inserto e la cornice contro la parte anteriore
del rivestimento.
3. Verificare che vi sia dello spazio vuoto tra il bordo inferiore
della cornice e la lastra sotto (Fig. 13 A) regolando le viti dei
piedi (Fig. 13 B).
4. Regolare le viti dei piedi fino a collocare perfettamente in
piano l’inserto.
Fig. 14
A
1. Utilizzare la staffa 5 (Fig. 14 A) sugli strati n. 3 e 4.
2. Regolare manualmente le staffe (se necessario) per verificare
che le lastre siano il più possibile aderenti.
Fig. 15
A
B
223628
1. Collocare il ferro angolare in modo da posizionarlo sulle
lastre angolari 223628 (Fig. 15 A).
2. La lastra anteriore (Fig. 15 B) sullo strato n. 5 deve essere
posizionata sul ferro angolare
Fig. 16
B
C
A
1. Installare il condotto. Scarico fumi superiore (Fig. 16 A)
o posteriore (Fig. 16 B). In presenza di uno scarico fumi
posteriore: rimuovere l’estrattore nella piastra posteriore
(Fig. 16 C).
Fig. 17
A
B
E
D
C
F
In presenza di uno scarico fumi superiore:
1. Collocare l’ultimo strato (Fig. 17 A) e lo strato superiore (Fig.
17 B). Utilizzare la staffa 2, 4 e 6 tra l’ultimo strato e lo strato
superiore (Fig. 17 C).
2. Rimuovere l’estrattore e collocare la griglia superiore (Fig.
17 D).
3. Collocare i distanziatori (Fig. 17 E), rimuovere l’estrattore e
posizionare lo scudo termico superiore (Fig. 17 F).
In presenza di uno scarico fumi posteriore:
1. Collocare l’ultimo strato (Fig. 17 A) e lo strato superiore (Fig.
17 B). Utilizzare la staffa 2, 4 e 6 tra l’ultimo strato e lo strato
superiore (Fig. 17 C).
2. Posizionare la griglia superiore (Fig. 17 D).
3. Collocare i distanziatori (Fig. 17 E) e posizionare lo scudo
termico superiore (Fig. 17 F).
A
B
ITALIANO
ca. 55
M10x60
A
B
FS 165 - I 200 FL
FS 165 - I 500 FL
FS 165 - I 530 FL
