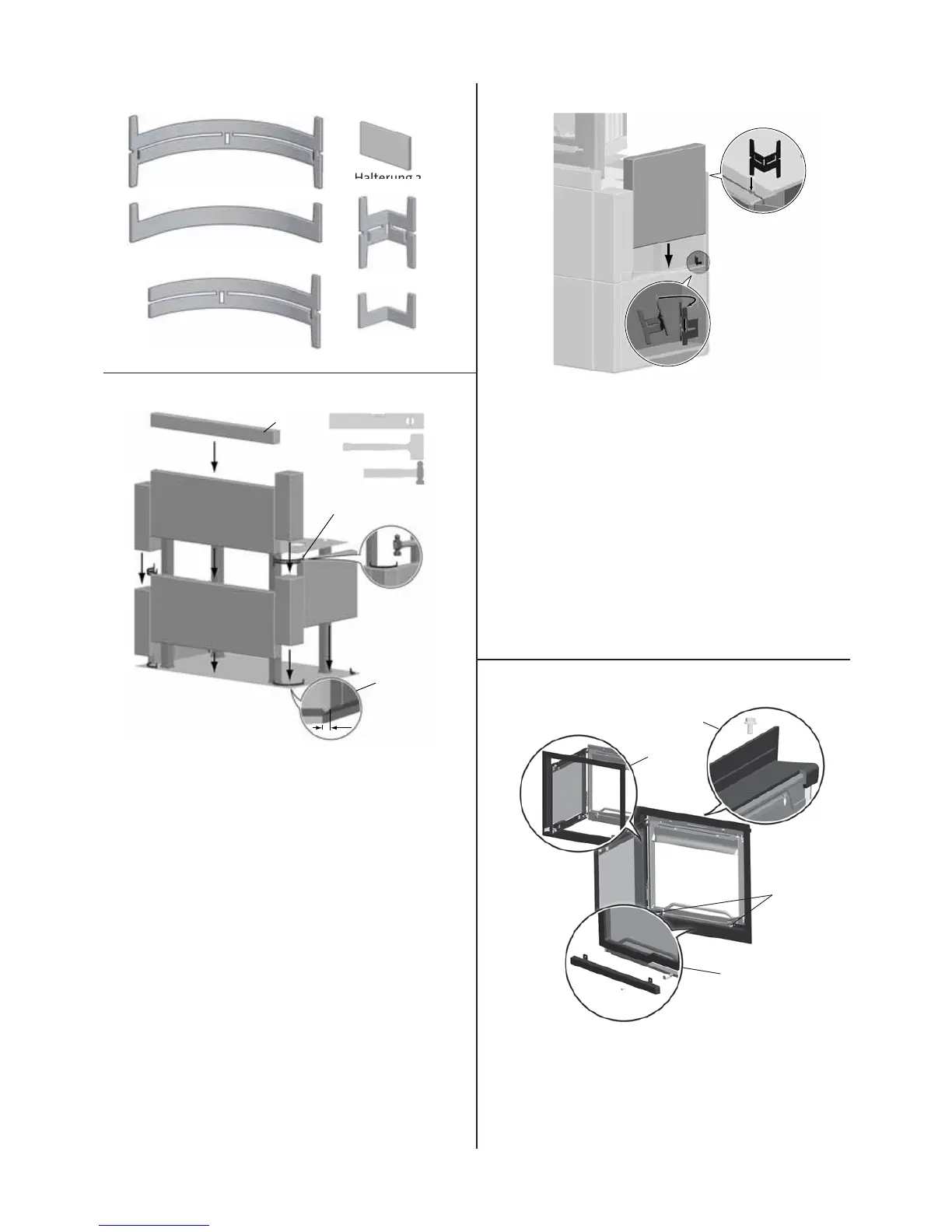

Abb. 10
A
B
C
3mm
1. Legen Sie die erste Specksteinschicht auf die Bodenplatte.
Verwenden Sie Halterung 4 und 6, um die Steine an der
unteren Kante zusammenzuhalten.
Hinweis: Dit mit 223628 markierten Steinen erst ab Schicht 4
verwenden. (Abb. 15).
2. Stellen Sie sicher, dass die Schicht eben ist und korrekt auf
die Bodenplatte gelegt wurde (Abb. 10 A). Richten Sie den
Stein mit einem Gummihammer aus.
3. Legen Sie den vorderen Stein und die Ecksteine der zweiten
Schicht auf. Verwenden Sie Halterung 1 (Abb. 10 B), um eine
Verbindung mit der ersten Schicht herzustellen
Hinweis:
4. Bei der Installation von FS 165- I 200 FL muss der schmale
Stein ebenfalls angebracht werden (Abb. 10 C).
Abb. 11
1. Heben Sie den Einsatz auf die Konsole. Lassen Sie Vorsicht
walten. Der Einsatz ist schwer!
2. Bringen Sie die Hitzeschutzplatte wieder an.
3. Befestigen Sie die hintere Platte an Halterung 6, die sich
unter der ersten Schicht befindet.
4. Schieben Sie Halterung 3 von innen durch die hintere Platte
(Abb. 11 A). Schlagen Sie sie per Hammer vorsichtig hinab in
den Speckstein.
5. Setzen Sie den seitlichen Stein der zweiten Schicht zwischen
den Ecksteinen und der hinteren Platte ein. Befestigen Sie
ihn mit Halterung 3 (Abb. 11 B).
6. Stellen Sie sicher, dass alle Komponenten waagerecht und
aneinander ausgerichtet sind.
Abb. 12
A
C
D
B
1. Entfernen Sie die untere Abdeckung (Abb. 12 A).
2. Befestigen Sie den Schmuckrahmen über der Tür und hängen
Sie ihn über der Vorderseite ein (Abb. 12 B).
3. Befestigen Sie die Verkleidung mit denselben Schrauben wie
an der unteren Abdeckung (Abb. 12 C).
4. Entfernen Sie den beiliegenden M8-Schraube (Abb. 12 D).
