97

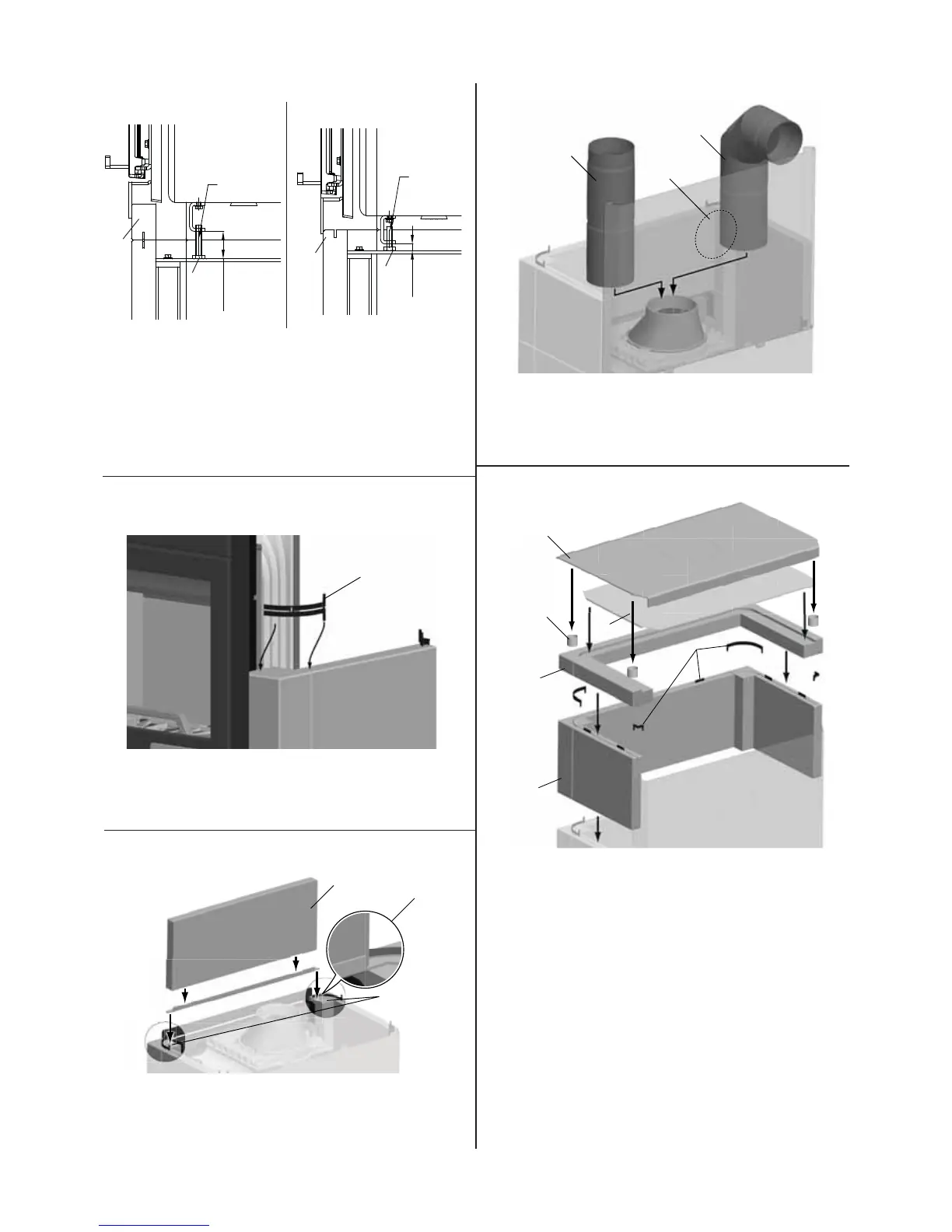

Abb. 13
1.
10mm
M10x35
Zentrieren Sie den Einsatz seitlich.
2. Platzieren Sie den Einsatz im Rahmen gegen die Vorderseite
der Ummantelung.
3. Stellen Sie sicher, dass zwischen unterer Rahmenkante und
darunterliegendem Stein (Abb. 13 A) ein Abstand besteht,
indem Sie die Fußschrauben justieren (Abb. 13 B).
4. Justieren Sie die Fußschrauben, bis der Einsatz exakt
waagerecht ist.
Abb. 14
A
1. Verwenden Sie Halterung 5 (Abb. 14 A) an Schicht 3 und 4.
2. Falls erforderlich, justieren Sie die Halterungen mit den
Händen, damit die Steine optimal zusammenpassen.
Abb. 15
A
B
223628
1. Positionieren Sie das Winkeleisen so, dass es auf den
Ecksteinen 223628 ruht (Abb. 15 A).
2. Der vordere Stein (Abb. 15 B) in Schicht 5 muss auf dem
Winkeleisen ruhen.
Abb. 16
B
C
A
1. Installieren Sie das Rauchgasrohr. Rauchabzug an der
Oberseite (Abb. 16 A) oder Rückseite (Abb. 16 B). Bei einem
Rauchabzug an der Rückseite: Entfernen Sie die Aussparung
in der hinteren Platte (Abb. 16 C).
Abb. 17
A
B
E
D
C
F
Bei einem Rauchabzug an der Oberseite:
1. Bringen Sie die letzte Schicht (Abb. 17 A) und die obere
Schicht an (Abb. 17 B). Setzen Sie Halterung 2, 4 und 6
zwischen letzter und oberer Schicht ein (Abb. 17 C).
2. Entfernen Sie die Aussparung und bringen Sie den oberen
Rost an (Abb. 17 D).
3. Bringen Sie die Abstandsstücke an (Abb. 17 E). Entfernen Sie die
Aussparung und platzieren Sie die obere Hitzeschutzplatte
(Abb. 17 F).
Bei einem Rauchabzug an der Rückseite:
1. Bringen Sie die letzte Schicht (Abb. 17 A) und die obere
Schicht an (Abb. 17 B). Setzen Sie Halterung 2, 4 und 6
zwischen letzter und oberer Schicht ein (Abb. 17 C).
2. Bringen Sie den oberen Rost an (Abb. 17 D).
3. Bringen Sie die Abstandsstücke an (Abb. 17 E) und platzieren
Sie die obere Hitzeschutzplatte (Abb. 17 F).
A
B
DEUTSCH
ca. 55
M10x60
A
B
FS 165 - I 200 FL
FS 165 - I 500 FL
FS 165 - I 530 FL
