7 MANTENIMIENTO
7.1 Sustitución de lámparas
Lámpara de tungsteno-halógeno
Apague y desenchufe el equipo.
Retire los cuatro tornillos de los lados del espectrofotómetro.
Retire la varilla de selección de muestra desenroscándola en sentido antihora-
rio.
Retire la tapa del equipo con mucho cuidado y colóquela a la derecha de este.
ASEGÚRESE de no tirar del PANEL con el cableado.
Desenroscar los dos tornillos de la Cámara de la lámpara y quitar la cubierta.
Atención
La cubierta puede estar caliente, asegúrese de usar guantes
Desconecte y retire la lámpara de la base de cerámica (conector negro). Inserte la
nueva lámpara, empujando en la medida que sea posible.
PRECAUCIÓN:
1) No manejar la lámpara con los dedos. Utilice un tejido o tela para la manipula-
ción de la lámpara.
2) No hay ninguna diferencia en la polaridad de las dos patas de la lámpara de
tungsteno.
Conectar el equipo y ajustar la lámpara para que el haz de luz se centre en la ranu-
ra de entrada del monocromador.
Desconecte el equipo, vuelva a cubrir la cámara de la lámpara y vuelva a instalar
la tapa del equipo. Asegúrese de evitar que los cables sean pellizcados durante el
proceso.

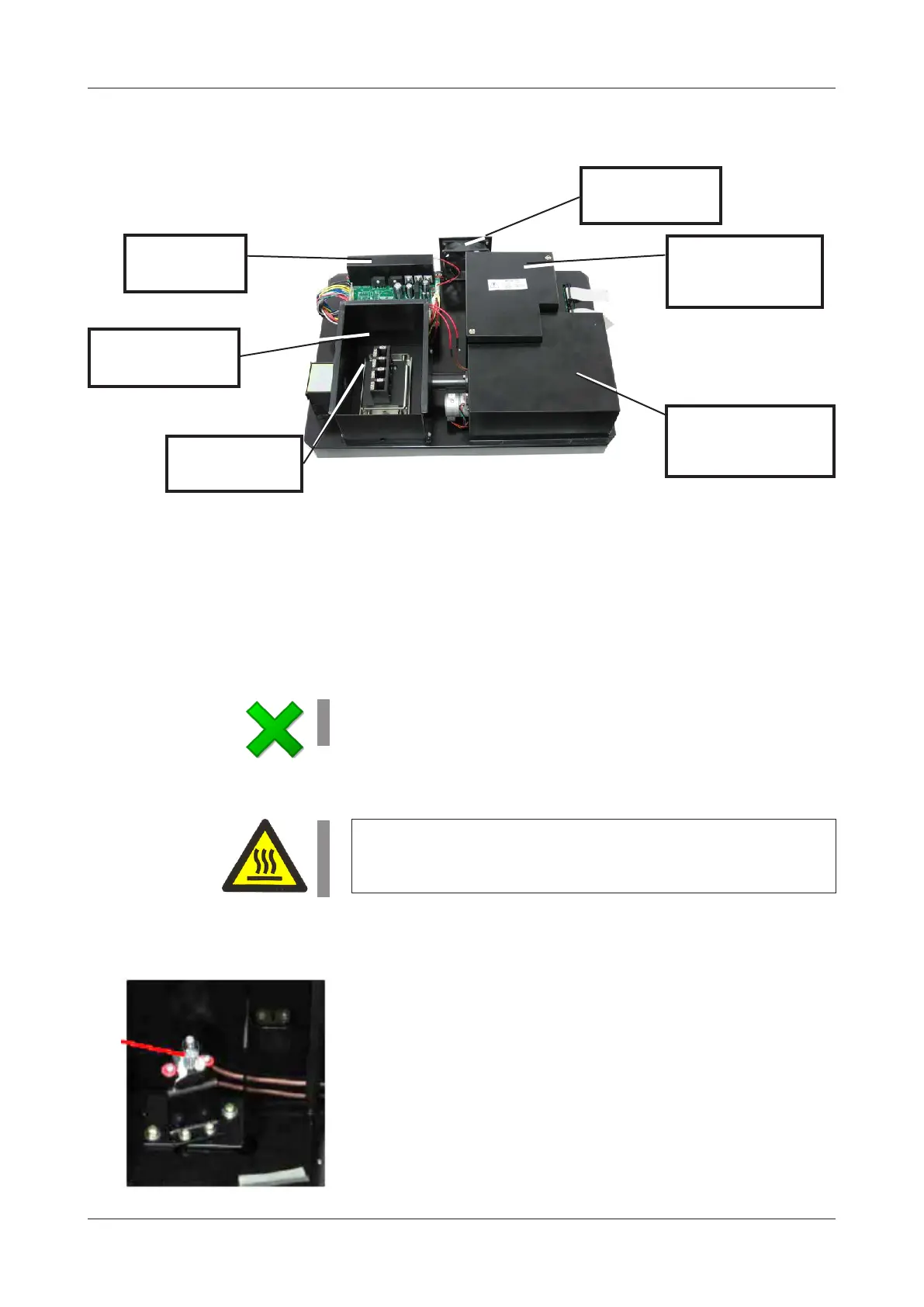

Ventilador
Cámara de
la lámpara
Cámara del
monocromador
Radiador
Compartimento
Portacubetas
