JST WC Series - Page 2

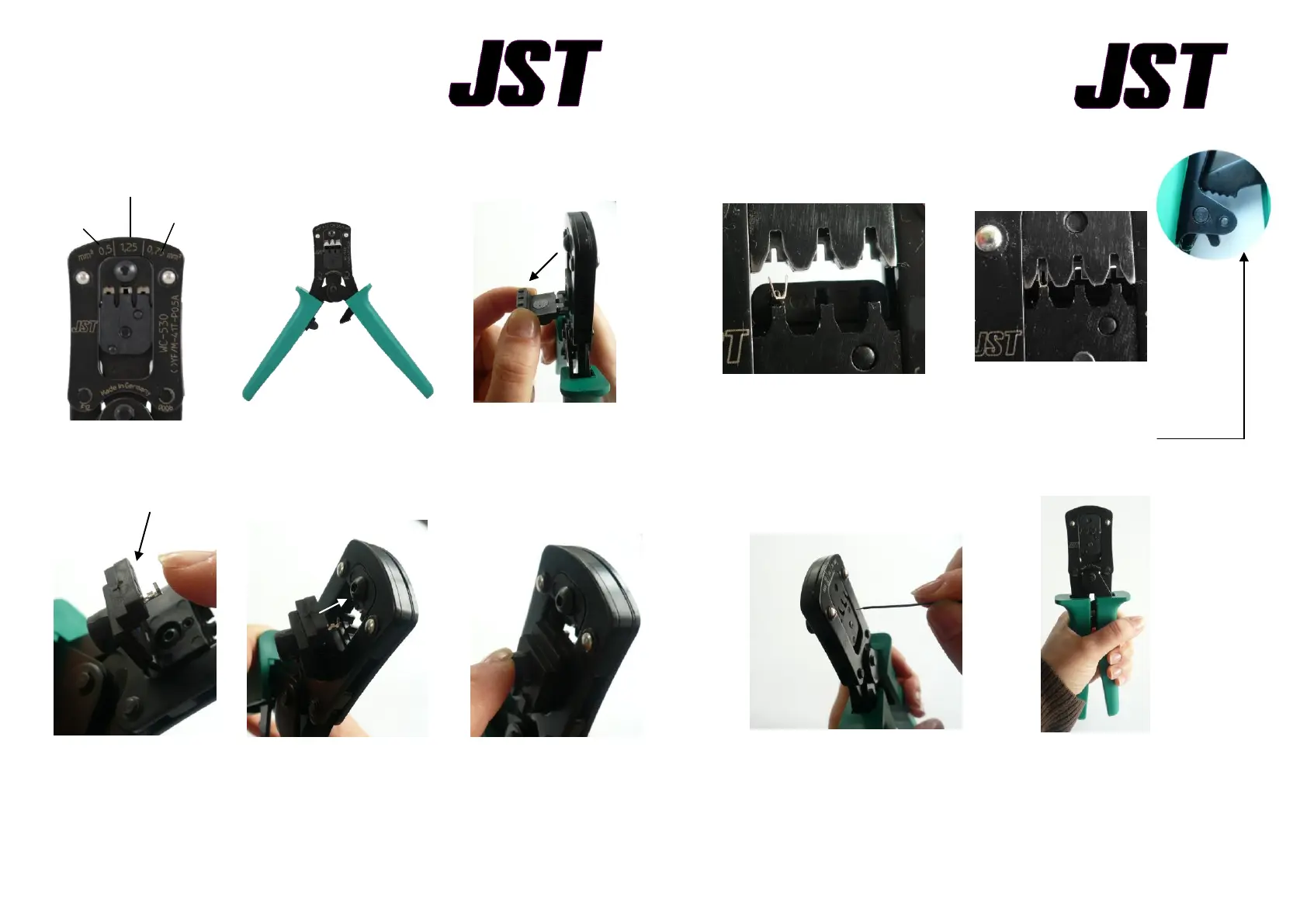

Close the tool lightly until the contact
is held (1. Ratchet Lever)
Werkzeug leicht vorschließen, bis
Kontakt gehalten wird (1.Rastung).
1
3
4
7
8
10
2
6
9
0,5 mm²
0,75 mm²
Flap Locator
1,25 mm²
Open the tool.
Werkzeug öffnen.
Click out the Flap
locator stop.
Schwenkanschlag
herausklappen.
Contact has to be inserted to the
stop. Please pay attention to the
cross section.
Kontakt bis Anschlag einschieben.
Querschnittsbereich beachten!
Close the Flap locator.
Schwenkanschlag bis Anschlag
einschwenken!
The contact lies in the centre of
the respective profile.
Kontakt liegt zur Mitte des
jeweiligen Profils.
5
Insert the cable until insulation
Stop blade.
Leiter bis Iso-Stop Blech
einschieben.
Close the tool.
Werkzeug schließen.
