JTS CS-8 Instruction Manual

LEVEL-Regler der entsprechenden Kanäle zu -
rückgedreht werden.
7.3 Gekoppelte Mikrofonmischer
Sind zwei oder mehrere Mikrofonmischer über
die Buchsen LINK IN (11) und LINK OUT (13)
miteinander verbunden, so wirken sie zusam-
men wie ein großer Mischer. Dabei liegen am
Ausgang MIX OUT (14) eines Gerätes die
Mischsignale der gesamten über die Buchse
LINK IN angeschlossenen Gerätekette. Die
Mischsignale werden jeweils vor dem Regler
OUTPUT LEVEL (3) weitergeleitet, so dass über
ihn nur der Pegel für den eigenen Ausgang MIX
OUT eingestellt werden kann.
Der Schwellwert für den Automatik-Modus
lässt sich an jedem Mischer individuell für seine
Eingänge einstellen. Die LED LOCKOUT (6)
leuchtet bei Überschreiten eines Schwellwertes
immer an allen verbundenen Geräten auf. Wird
bei einem der Mischer die Automatik deaktiviert
(BYPASS), beeinflusst dies nicht die Automatik-
Funktion der anderen verbundenen Mischer.
8 Technische Daten
Frequenzbereich: . . . . . . . . 35 – 20 000 Hz
Klirrfaktor: . . . . . . . . . . . . . . < 0,06 %
Störabstand: . . . . . . . . . . . . > 70 dB
Eingänge (Empfindlichkeit/ Impedanz)
Mikrofon: . . . . . . . . . . . . . 0,2 mV/ 4,7 kΩ
Line: . . . . . . . . . . . . . . . . . 60 mV/ 20 kΩ
Phantomspeisung (einzeln schaltbar)
CS-4: . . . . . . . . . . . . . . . . +12 V
CS-8: . . . . . . . . . . . . . . . . +48 V
Ausgang MIX OUT
Nennausgangsspannung: 1 V
Ausgangsimpedanz: . . . . 200 Ω

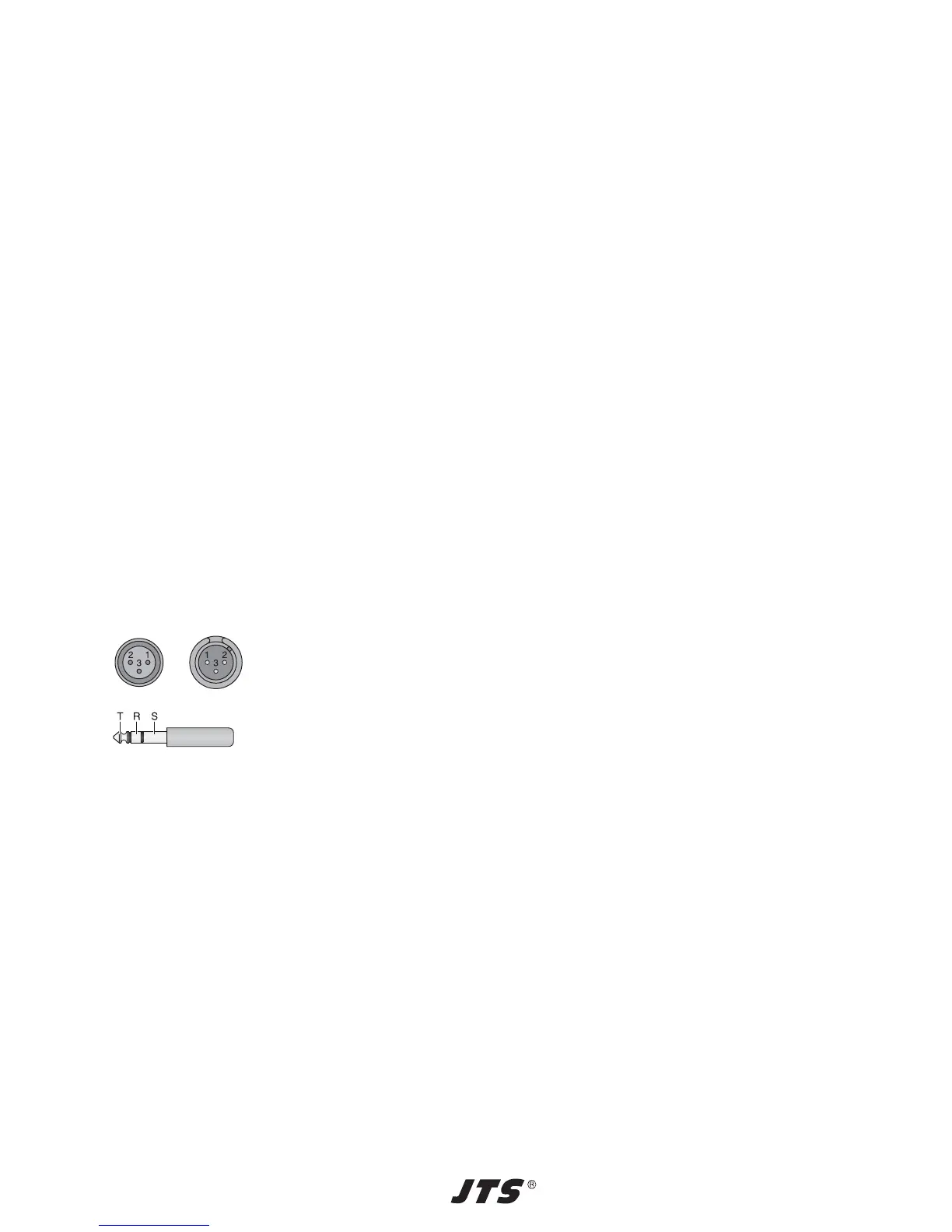

Kontaktbelegung
XLR-Anschlüsse
6,3-mm-Klinkenanschluss
Steuerausgänge: . . . . . . . . . 0 V/+4 V (aus/ein)
Stromversorgung: . . . . . . . . über beiliegendes
Steckernetzgerät
an 230 V~/50 Hz
Einsatztemperatur: . . . . . . . 0 – 40 °C
Abmessungen
CS-4: . . . . . . . . . . . . . . . . 200 × 44 × 212 mm
(1 HE)
CS-8: . . . . . . . . . . . . . . . . 420 × 44 × 199 mm
(1 HE)
Gewicht
CS-4: . . . . . . . . . . . . . . . . 1,4 kg
CS-8: . . . . . . . . . . . . . . . . 2,3 kg
Änderungen vorbehalten.
T = Signal +
R = Signal
-
S = Masse
1 = Masse
2 = Signal +
3 = Signal -
6
DEUTSCH
Diese Bedienungsanleitung ist urheberrechtlich für MONACOR
®
INTERNATIONAL GmbH & Co. KG
geschützt. Eine Reproduktion für eigene kommerzielle Zwecke – auch auszugsweise – ist untersagt.

JTS CS-8 Specifications

Power

power supply	18VDC, 1A
power consumption	18 Watts
fuse	1A 250V

Electrical Characteristics

voltage output	+4VDC±0.3V
phantom power	+48V
control voltage	+12V

Impedance

input impedance (mic)	4.7KΩ
input impedance (line)	20KΩ
output impedance (mic)	300Ω
output impedance (line)	200Ω

Audio Performance

maximum output level (line)	>+17 dB
maximum gain	≥70dB
frequency response	35~20, 000 Hz
thd% input (1 KHz -50dB)	<0.06%
signal-to-noise ratio	>70dB

Weight and Dimensions

weight	2.25kg
dimensions (length)	420.6mm
dimensions (width)	198.5mm
dimensions (height)	44.2mm
