JUKI MO-6704D - Installation; Installing the Frame Support Plate

4
3） フレーム受板
3
は、直接テーブルに取り付けます。
3) Install frame support plate
3
directly to the table.
3) Die Rahmenstützplatte
3
direkt am Tisch anbringen.
3) Poser la plaque-support du bâti
3
directement sur la
table.
3) Instale la placa
3
de soporte del armazón directamente
sobre la mesa.
3) Fissare la piastra
3
di supporto della fusione della
macchina direttamente al tavolo.
3）
把承托板
3
直接安装到台板。
3) Kasa destek tablasını
3
doğrudan tablaya takın.
3
(1) 卓上式の場合/
Semi-sunken type / Halb versenkter typ /Type semi-encastré /
Tipo semi-hundido / Tipo semi-affondata /

台式时 /
Yarı gömme tip
       1） 送風ケース
1
にケーススポンジ
2
を取り付けます。
2）   フレーム受板
3
に送風ケース
1
、防振ゴム
4
、
防振ゴムスペーサ
5
を取り付けます。
1) Attatch case sponge
2
to blower case
1
.
2) Attach blower case
1
, rubber cushion
4
and spacer
5
to frame support plate
3
.
1) Den Gehäuseschwamm
2
am Gebläsegehäuse
1
anbringen.
2) Das Gebläsegehäuse
1
, das Gummidämpfer
4
und das Distanzstück
5
an der Rahmenstützplatte
3
anbringen.
@
. 据え付け/
INSTALLATION / TECHNISCHE DATEN /INSTALLATION /
INSTALACION / INSTALLAZIONE /
安装 /
MONTAJ

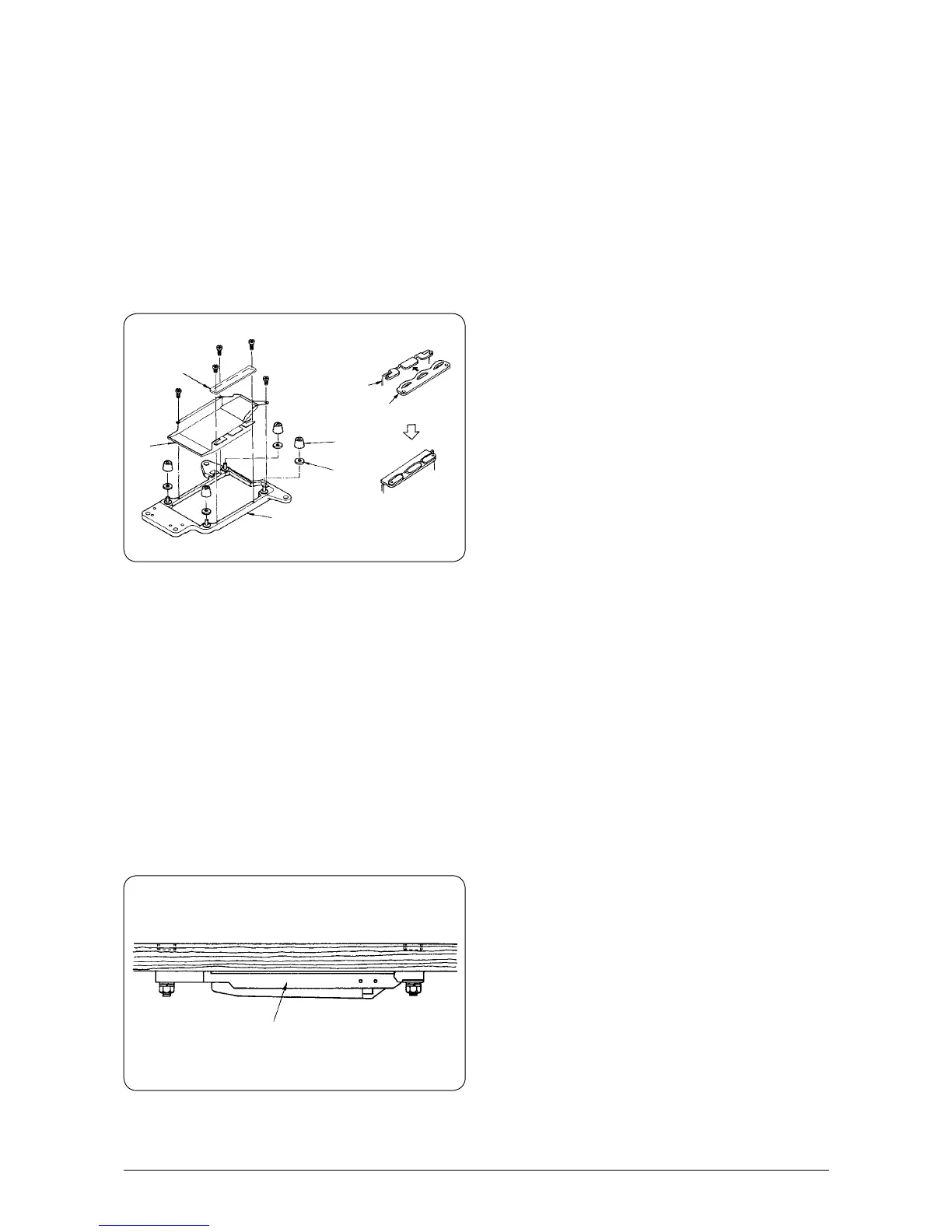

1. フレーム受板の取り付け/
Installing the frame support plate /

Installieren der rahmenstützplatte / Pose de la plaque-support du bati /
Mode de instalar la placa de soporte del armazon /
Installazione della piastra di supporto della macchina /

承托板的安装方法 /
Kasa destek tablasının takılması
2
3
5
4
1
1
2
1) Poser la bande en mousse de carter de soufflante
2
sur le carter de soufflante
1
.
2) Poser la carter de soufflante
1
, le tampon en
caoutchouc
4
et la rondelle-entretoise
5
sur la
plaque-support du bâti
3
.
1) Coloque la esponja
2
de la caja en la caja
1
del
soplador.
2) Coloque la caja
1
del soplador, el amortiguador
4
de
goma y el espaciador
5
en la placa
3
de soporte del
armazón.
1) Fissare la spugnetta del contenitore
2
al contenitore
1
.
2) Fissare il contenitore
1
, il tampone di gomma
4
ed il distanziale
5
alla piastra
3
di supporto della
macchina.
1）
把海棉垫
2
安装到送风胶盖
1
。
2）
把送风胶盖
1
、
防震橡胶
4
、
防震橡胶垫
5
安
装到机承托板
3
。
1) Kasa süngerini 2 fan muhafazasına 1 takın.
2) Muhafazayı 1, lastik takozu 4 ve mesafe elemanını
5 kasa destek tablasına 3 takın.
