© Jungheinrich AG, Friedrich-Ebert-Damm 129, 22047 Hamburg v1.0 18
LV
Jungheinrich WMT 210 / 215
lietošanas instrukcija
1. Noteikumiem atbilstoša lietošana
Jungheinrich iekrāvēju termināļi WMT ir speciāli radīti
izmantošanai iekrāvējos loģistikas un industriālā vidē.
Termināli drīkst lietot un uzglabāt šādos apstākļos:
Temperatūra darbības laikā no -30°C līdz +50°C
Temperatūra uzglabājot no -40°C līdz +80°C
Gaisa mitrums darbības laikā un uzglabājot no 10 % līdz
95 % bez kondensāta veidošanās.
Terminālis saskaņā ar aizsardzības klasi IP65 ir aizsargāts
pret putekļiem un ūdens strūklu.
Ekspluatācija sprādzienbīstamā vidē ir aizliegta.
2. Datu plāksnīte
Datu plāksnīte termināļa aizmugurē satur šādu informāciju:
Konfigurācijas kods (I attēls, 1. pozīcija)
Sērijas numurs (I attēls, 2. pozīcija)
WLAN MAC adrese (I attēls, 3. pozīcija)
3. Turētāja montāža
Ar termināļa montāžu saistītos darbus drīkst veikt tikai
speciālisti ar elektriķa kvalifikāciju aizsargātā un no
sprieguma atslēgtā stāvoklī.
Turētāju (II attēls, 6. pozīcija), izmantojot komplektā iekļautās
skrūves, pie termināļa piemontēt virzienā no iekšas uz āru
šādā secībā:
Nord-Lock paplāksne -> turētājs -> Nord-Lock paplāksne ->
iekšējā sešstūra skrūve (SW 6 mm) -> nosegvāciņš
3.1. VESA turētāja montāža
Termināli var arī piemontēt, izmantojot VESA 75 šablonu
caurumu urbšanai (II att., 4. pozīcija), kopā ar piemērotu
turētāju, piemēram, RAM-Mount.
Vītne: M6, griezes moments: 8 Nm (ieteicamais)
Maks. ieskrūvēšanas dziļums buksēs ar vītni: 6 mm
Darbojoties ar komponentiem, kas var elektrostatiski
uzlādēties, vienmēr jāievēro attiecināmie drošības noteikumi.
(DIN EN61340-5-1 / DIN EN 61340-5-2).
Izvēloties montāžas pozīciju, jāņem vērā iespējami
redzamības ierobežojumi vadītājam, kā arī braukšanas
drošība.
4. Instalācija
4.1. Servisa nodalījuma vāka atvēršana
Demontēt servisa nodalījuma vāka (II att., 5. pozīcija)
skrūves ar Torx Tx20 skrūvgriezi. Pacelt servisa nodalījuma
vāku kreisajā pusē un noņemt no termināļa.
4.2. Kabeļu pievienošana
Servisa nodalījumā pievienot visus nepieciešamos kabeļus.
Izmantot сaurejošās iemavas (III att., 9. pozīcija), lai
nodrošinātu atbilstību aizsardzības klasei IP65.
Caurejošajām iemavām sānos ir grope, kas paredzēta kabeļu
ievilkšanai.

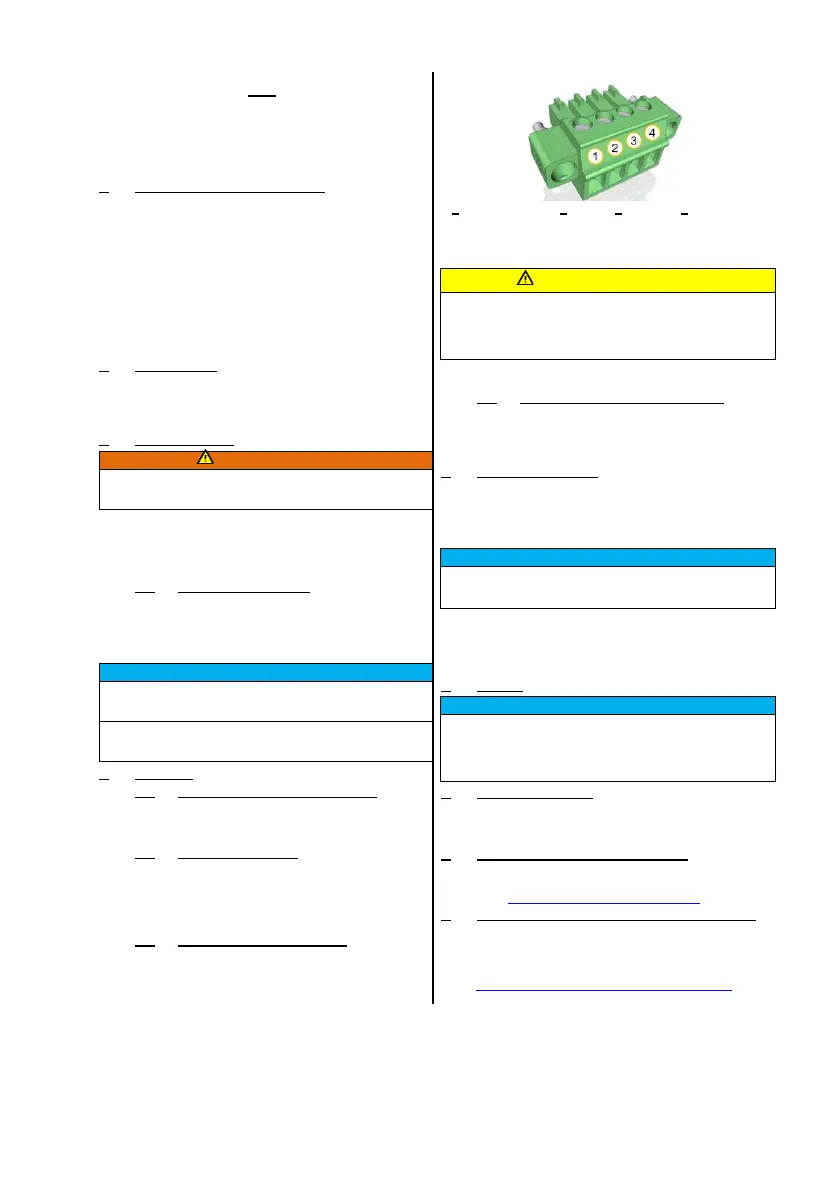

4.3. Sprieguma avota pieslēgšana
Atkarībā no izpildījuma termināļa barošanu ar 12 V līdz
48 V DC nodrošina 4 polu kontaktspraudnis (Phoenix
Contact MC 1,5/ 4-STF-3,81) (III att., 7. pozīcija).
1: Darba zemējums 2: 0 V DC 3: Aizdedze 4: No +12 līdz
48 V DC
Zemēšana ar iekrāvēja korpusu tiek veikta, izmantojot
2x1,5mm² plakanos spraudkontaktus (III att., 8. pozīcija).
Aizsargvads ir jāinstalē vienmēr.
Neinstalējot aizsargvadu, pastāv pārsprieguma rašanās risks
terminālī.
Barošanas sistēma ir jāaizsargā ar drošinātāju:
7 A, ja 12 V DC; 4 A, ja 24 V DC; 2 A, ja 48 V DC.
Ja palaides kontaktam pienāk spriegums, tas izraisa
iekrāvēja termināļa automātisku ieslēgšanos.
4.4. Servisa nodalījuma vāka aizvēršana
Pēc darbu pabeigšanas iepriekš noņemtais servisa
nodalījuma vāks ar skrūvju palīdzību ir jāuzmontē atpakaļ.
Veicot montāžu, pievērst uzmanību pareizam caurejošo
iemavu novietojumam (III att., 9. pozīcija).
5. Termināļa ieslēgšana
Pēc termināļa pieslēgšanas sprieguma avotam un pēc
servisa nodalījuma aizvēršanas var sākt termināļa
ekspluatāciju.
Šim nolūkam apm. 1 sekundi jāspiež Power-On taustiņš
priekšpusē (IV att., 10. pozīcija).
Lai novērstu kondensāta veidošanos, termināli drīkst ieslēgt
tikai tad, kad tas ir uzsilis līdz telpas temperatūrai.
Ja terminālī tiek konstatēti skaidri redzami bojājumi, kurus
izraisījuši, piemēram, nepareizi ekspluatācijas/uzglabāšanas
apstākļi vai nepareiza apiešanās ar ierīci, nekavējoties
jāpārtrauc tā ekspluatācija un jānodrošina pret nejaušu
ieslēgšanu.
6. Tīrīšana
Skārienekrāna tīrīšanai izmantot tīru lupatiņu, kas ir nedaudz
samitrināta TFT displejiem piemērotā tīrīšanas līdzeklī.
Slapjai tīrīšanai izmantot tirdzniecībā pieejamu stiklu tīrīšanas
līdzekli ar nelielu spirta saturu.
7. Termināļa atvēršana
Termināļa atvēršana (izņemot servisa nodalījumu), ja vien to
neveic Jungheinrich nepilnvarots specializētais personāls, ir
aizliegta, un tā izraisa garantijas zaudēšanu.
8. Tehniskais atbalsts un rokasgrāmata
Papildu informāciju par termināļa konfigurēšanu un lietošanu
skatīt vietnē:
https://support-rdt.jungheinrich.com/
9. VIENKĀRŠOTĀ ES ATBILSTĪBAS DEKLARĀCIJA
Ar šo uzņēmums Jungheinrich Aktiengesellschaft apliecina,
ka iepriekš minētā tipa radioiekārta atbilst Direktīvai
2014/53/ES. Pilns ES atbilstības deklarācijas teksts
aplūkojams šādā tīmekļa vietnē:
www.jungheinrich.com/declaration-of-conformity
