© Jungheinrich AG, Friedrich-Ebert-Damm 129, 22047 Hamburg v1.0 7
CZ
Jungheinrich WMT 210 / 215,
návod k obsluze
1. Použití v souladu s určením
Terminály Jungheinrich WMT byly vyvinuty speciálně pro
použití na vozících v logistických a průmyslových odvětvích.
Terminál se smí provozovat a skladovat pouze za těchto
podmínek:
Teplota při provozu –30 °C až +50 °C
Teplota při skladování –40 °C až +80 °C
Vlhkost vzduchu při provozu a ve skladu 10 % až 95 %
nekondenzující.
Terminál je chráněný před prachem a stříkající vodou (krytí
IP65).
Použití v prostředí s nebezpečím výbuchu je zakázáno.
2. Typový štítek
Typový štítek na zadní straně terminálu obsahuje mimo jiné
následující informace:
označení konfigurace (obrázek I, položka 1)
sériové číslo (obrázek I, položka 2)
MAC adresu v síti WiFi (obrázek I, položka 3)
3. Montáž přídržného třmenu
Jakékoli montážní práce na terminálu smí provádět
výhradně kvalifikovaný elektrotechnik, a to pouze za
předpokladu, že terminál je zabezpečený a bez napětí.
Podstavec (obr. II, poz. 6) namontujte na terminál zevnitř
směrem ven pomocí dodaných šroubů, a to v tomto pořadí:
Podložka Nord-Lock -> držák -> podložka Nord-Lock ->
inbusový šroub (vel. 6 mm) -> krytka
3.1. Montáž držáku VESA
Alternativně lze terminál namontovat podle schématu otvorů
VESA 75 (obr. II, položka 4) pomocí vhodného držáku, např.
RAM Mount.
Závit: M6, utahovací moment: 8 Nm (doporučeno)
Max. hloubka zašroubování do pouzder se závitem: 6 mm
Při manipulaci s konstrukčními díly s rizikem poškození
elektrostatickou elektřinou je třeba vždy dbát relevantních
bezpečnostních opatření. (DIN EN61340-5-1 / DIN EN
61340-5-2).
Při výběru montážní polohy je třeba brát ohled na možné
omezení zorného pole řidiče a bezpečnou jízdu s vozíkem.
4. Instalace
4.1. Otevření krytu servisní šachty
Šroubovákem Torx T×20 vymontujte šrouby krytu servisní
šachty (obr. II, položka 5). Zvedněte kryt servisní šachty
doleva a sejměte ho z terminálu.
4.2. Připojení kabelů
Připojte všechny potřebné kabely uvnitř servisní šachty.
Použijte všechny průchodky (obr. III, poz. 9) k zajištění krytí
IP65. Průchodky mají po straně drážky pro kabely.
4.3. Připojení ke zdroji el. napětí

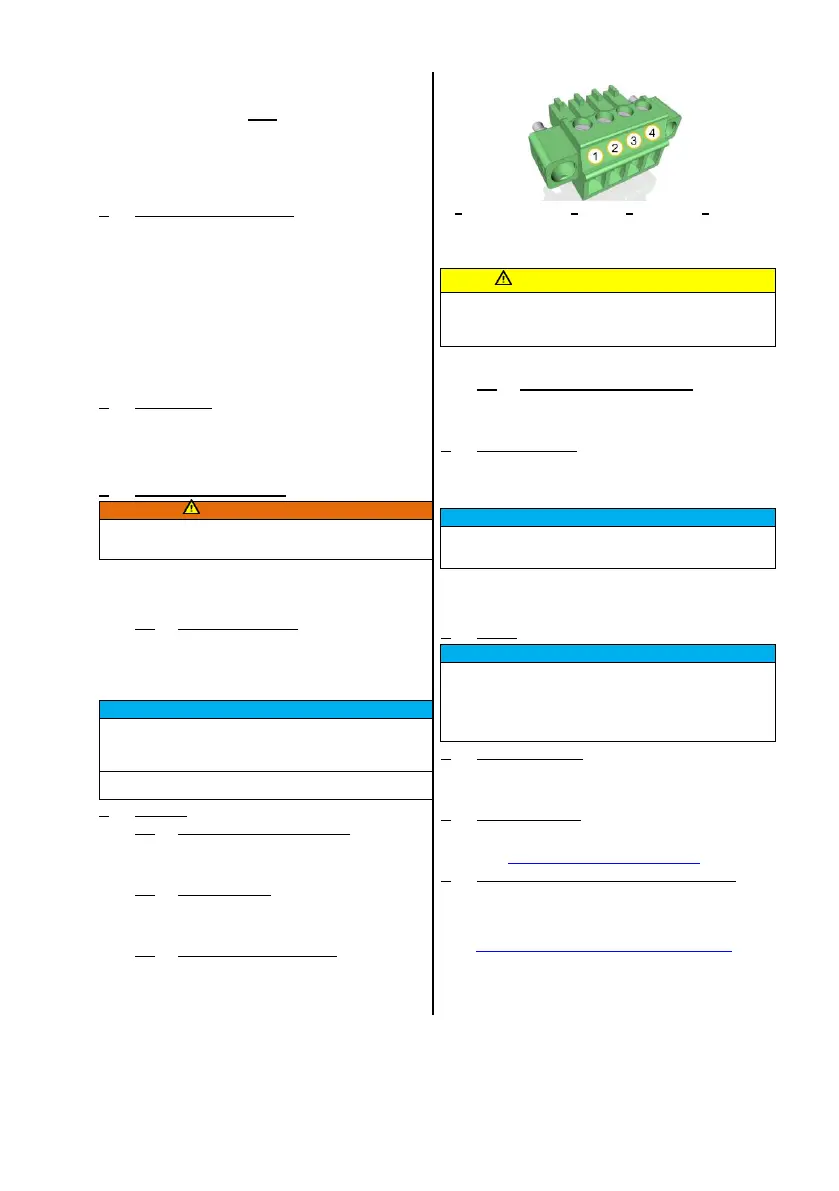

Terminál je napájen 4pólovou zástrčkou (Phoenix Contact
MC 1,5/4-STF-3,81) v závislosti na provedení s napětím 12 V
až 48 V DC (obr. III, položka 7).
1: Funkční uzemnění 2: 0 V DC 3: Zapalování 4: +12 až
48 V DC
Uzemnění k rámu vozíku je provedeno prostřednictvím
plochého kontaktu 2 × 1,5 mm² (obr. III, položka 8).
V každém případě je třeba namontovat ochranný vodič.
Bez ochranného vodiče hrozí na terminálu nebezpečí přepětí.
Napájení je nutné zajistit pojistkou:
7 A při 12 V DC; 4 A při 24 V DC; 2 A při 48 V DC.
Přivedení napětí na uvolňovací kontakt způsobí automatické
zapnutí terminálu.
4.4. Uzavření krytu servisní šachty
Po dokončení prací je třeba opět přišroubovat kryt servisní
šachty na terminál. Při montáži krytu dbejte na správnou
polohu průchodek (obr. III, Poz. 9).
5. Zapnutí terminálu
Po připojení terminálu ke zdroji el. napětí a uzavření krytu
servisní šachty lze uvést terminál do provozu.
Při tom stiskněte na cca 1 sekundu tlačítko zapnutí napájení
na přední straně (obr. IV, položka 10).
Aby se zabránilo kondenzaci, smí se terminál zapínat teprve
po přizpůsobení pokojové teplotě.
V případě, že je terminál zjevně poškozen, např. kvůli
špatným provozním či skladovacím podmínkám nebo
neodbornou manipulací, je třeba jej neprodleně odstavit a
zajistit před neúmyslným uvedením do provozu.
6. Čištění
Pro čištění dotykového displeje používejte utěrku, která
nepouští vlákna a je mírně navlhčena vhodným prostředkem
pro čištění TFT displejů.
Pro mokré čištění používejte běžný čisticí prostředek na sklo
s nízkým obsahem alkoholu.
7. Otevření terminálu
Otevírání terminálu (s výjimkou servisní šachty) odborným
personálem, který není autorizovaný společností
Jungheinrich, je zakázáno a vede ke ztrátě záruky.
8. Podpora a manuál
Další informace ke konfiguraci a obsluze terminálu najdete
na adrese:
https://support-rdt.jungheinrich.com/
9. ZJEDNODUŠENÉ EU PROHLÁŠENÍ O SHODĚ
Společnost Jungheinrich Aktiengesellschaft tímto prohlašuje,
že výše uvedený typ rádiového zařízení odpovídá směrnici
2014/53/EU. Úplný text EU prohlášení o shodě je k dispozici
na:
www.jungheinrich.com/declaration-of-conformity
