TA 211 E
54
Dansk

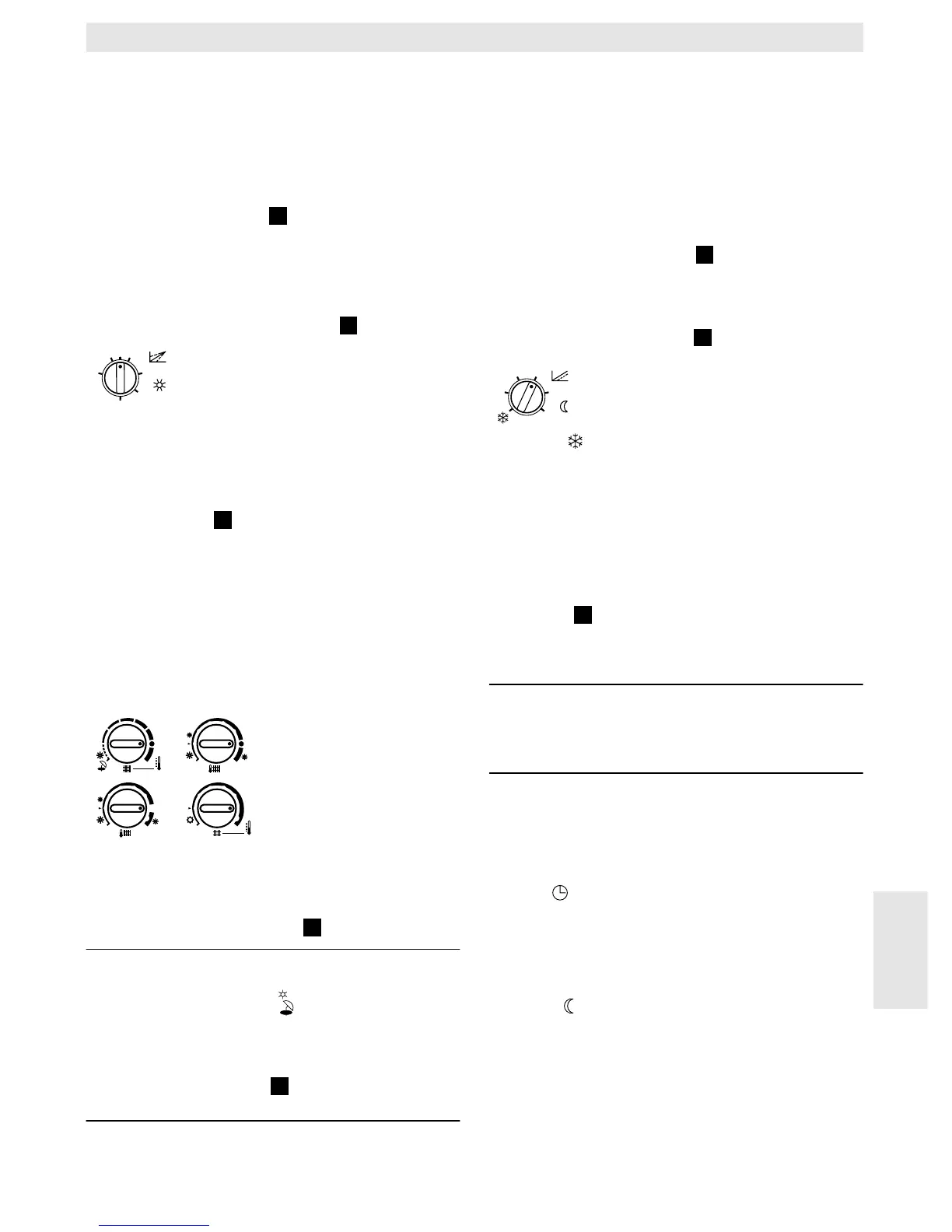

7.3 Indstilling af varmekurven
Varmekurven bestemmer – afhængig af ude-
temperaturen – hvilken fremløbstemperatur
kedlen skal køre med. En korrekt indstillet var-
mekurve giver en jævn rumtemperatur ved
svingende udetemperaturer.
Varmekurven (billede ) fremgår af det ind-
stillede fodpunkt (c) og den indstillede max.
fremløbstemperatur (e) på fremløbstempera-
turvælgeren.
For indstilling af fremløbstemperaturen an-
vendes termostatknap (billede , punkt e)
7.3.1 Indstilling af fodpunkt (c)
Varmekurvens fodpunkt er den fremløbstem-
peratur (radiatortemperatur), der kan nås ved
en udetemperatur på +20 °C. Der kan indstil-
les værdier mellem 10 og 60 (°C).
Den på billede viste varmekurve refererer
til et fodpunkt på 25 °C. Denne indstilling skal
vælges som første grundindstilling.
Vælg så vidt muligt en lav indstillings-
værdi (f. eks. 20) hvis varmeanlæggets di-
mensionering tillader det. Hvis rumtemperatu-
ren er for lav selv om termostatventilerne er
fuldt åbne, skal der vælges en højere indstil-
lingsværdi (f. eks. 30)
7.3.2 Indstilling af
max. fremløbstempe-
ratur (e)
På fremløbstempera-
turvælger (e) kan man
indstille max. fremløbs-
temperatur mellem ca. 40 °C og ca.90 °C.
Max. fremløbstemperatur nås ved en udetem-
peratur på –15 °C (billede , e)
Henvisning: Fremløbstemperaturvælgeren
(e) er samtidig kontakt til som-
merdrift ( , helt til venstre).
Derfor anbefales det at notere
indstillingen for gennemsnitlig
indstillet fremløbstemperatur
(Billede , punkt e) for vinter-
drift.
Den nødvendige radiatortemperatur ved
–15 °C kan ses i varmeanlæggets dimensio-
nerings data.
Har man ikke dem, er man henvist til erfa-
ringsværdier.
Hvis det er for koldt i værelserne ved
meget lave temperaturer og fuldt åbne termo-
statventiler, så vælg en indstillingsværdi der
er 1/2 trin højere (billede , e).
Hvis der er for varmt i værelserne ved meget
lave udetemperaturer og fuldt åbne radiator-
termostater, så vælg en indstillingsværdi der
er 1/2 trin lavere (billede , e).
7.3.3 Natsænkning (d)
I postion (frostsikring) er kedlen koblet ud,
så længe udetemperaturerne er over +4 °C,
dvs brænderen og pumpen er ude af drift (se
kapitel 7.2).
I en stilling fra 0 til –40 °C (sænket drift) sæn-
kes fremløbstemperaturen med den indstil-
lede værdi, dvs varmekurven bliver forskudt
parallelt nedad med denne værdi (stiplet linie
på billede
).
Vælg den værdi som giver den ønskede
sænkning af rumtemperaturen
Henvisning: En sænkning af fremløbstem-
peraturen med 5 K (°C) giver
ca. 1 K (°C) sænkning af rum-
temperaturen.
7.4 TA 211 E med kontaktur og
fjernbetjening (tilbehør)
Fjernbetjeningen TW 2 er kun i brug, hvis drif-
tomskifteren (b) på TA 211 E på styringen
står på . Hvis dette er tilfældet, kan funktio-
nen indstilles med funktionskontakten på
fjernbetjeningen.
Indstil fodpunkt, max. fremløbstemperatur og
natsænkning som beskrevet i kapitel 7.3.
I stilling på TW 2 driftomskifter er der for-
udindstillet en fast sænkningsværdi på
25 K (°C). Indstillingen på TA 211 E er ikke
i brug.
