36
37
25
24
48
112
13
17
14 8
YB10324-01-02
MONITOR
58
41
4
5
3
1
8
1
9
232
501
YB10324-01-02
MONITOR
41
58
20
14
85
21
1
FOIL SIDE
(
B
)
COMPONENT SIDE
(
A
)
1
A
2
3
4
E
D
C
B
E
D
C
B
A
4
3
2
1
REF.NO. LOCATION REF.NO. LOCATION REF.NO. LOCATION REF.NO. LOCATION REF.NO. LOCATION REF.NO. LOCATION REF.NO. LOCATION REF.NO. LOCATION REF.NO. LOCATION REF.NO. LOCATION REF.NO. LOCATION REF.NO. LOCATION REF.NO. LOCATION REF.NO. LOCATION REF.NO. LOCATION
CAPACITOR
C1 A C 1C
C10 A C 3D
C11 A C 4D
C7101 B C 3D
C7102 B C 3D
C7103 B C 2D
C7601 B C 2C
C7602 A C 1C
C7603 B C 2C
C7604 B C 2D
C7605 B C 2D
C7606 B C 1D
C7607 A C 1D
C7608 A C 1D
C7609 B C 1D
C7610 A C 1D
C7611 A C 1D
C7612 A C 1D
C7613 B C 1C
C7614 B C 1D
C7615 A C 1D
C7616 B C 1C
C7617 B C 1C
C7618 B C 1C
C7619 B C 1C
C7620 B C 1C
C7621 B C 2C
C7622 B C 1C
C7623 A C 2D
C7624 A C 2D
C7625 A C 2D
C7626 A C 2D
C7627 A C 2C
C7628 B C 3B
C7629 B C 3B
C7630 A C 3B
C7631 A C 3B
C7632 A C 3B
C7633 A C 3B
C7634 A C 3B
C7635 A C 3B
C7636 A C 2B
C7637 A C 3B
C7638 B C 1D
C7639 B C 1D
C7640 A C 1B
C7641 A C 1A
C7642 B C 1E
C7643 B C 2C
C7644 B C 2C
C7645 B C 3B
CONNECTOR
CN761 A C 4D
CN763 A C 1E
CN764 A C 3B
CN765 A C 1C
CN766 B C 4C
DIODE
D1 A C 1A
D10 A C 3D
D7601 A C 3B
IC
IC7101 B C 2D
IC7601 B C 1D
IC7602 A C 2C
IC7603 A C 1B
IC7604 B C 1D
IC7605 B C 2C
COIL
L10 A C 4D
L7601 A C 2D
L7602 B C 1C
L7603 B C 1C
L7604 A C 3B
L7605 A C 3B
L7606 A C 3B
L7607 A C 3B
TRANSISTOR
Q10 A C 3D
Q7101 B C 2D
Q7601 B C 3B
Q7602 B C 3B
Q7603 B C 3B
Q7604 B C 3B
Q7605 B C 3B
Q7606 B C 3B
Q7607 B C 1D
Q7608 B C 1D
Q7609 A C 2B
Q7610 A C 2B
RESISTOR
R1 A C 3E
R2 A C 3E
R3 B C 1C
R4 B C 1D
R5 B C 1D
R6 B C 1D
R10 A C 4D
R11 A C 4D
R12 A C 4D
R13 A C 3D
R14 A C 4D
R15 A C 3D
R16 A C 3D
R17 A C 3D
R18 A C 4D
R19 A C 3D
R20 A C 3D
R21 A C 3D
R22 A C 3D
R23 A C 4D
R24 A C 3D
R25 A C 3D
R26 A C 3D
R27 A C 3D
R28 A C 3D
R7101 B C 2D
R7102 B C 2D
R7103 B C 2D
R7104 B C 2D
R7110 B C 2E
R7111 B C 1E
R7112 A C 1D
R7113 B C 1E
R7114 B C 2E
R7115 B C 1E
R7601 B C 1D
R7602 B C 1D
R7603 A C 2C
R7604 A C 2C
R7605 A C 2C
R7606 A C 2C
R7607 A C 2C
R7608 A C 2C
R7609 A C 2C
R7610 A C 2C
R7611 A C 2C
R7612 B C 3B
R7613 B C 3B
R7614 B C 3B
R7615 B C 3B
R7616 B C 3B
R7617 B C 3B
R7618 B C 3B
R7619 A C 3B
R7621 B C 3B
R7622 B C 3B
R7623 B C 3B
R7624 A C 2B
R7625 A C 2B
R7626 B C 1D
R7627 B C 1D
R7628 B C 2D
R7629 B C 1D
R7630 B C 1E
R7631 B C 3B
R7632 A C 1B
R7633 A C 1A
R7634 B C 2C
R7635 B C 2C
R7640 B C 1D
R7641 B C 1E
R7642 B C 1E
R7643 A C 1D
R7644 B C 1E
R7645 B C 1D
R7646 B C 1D
OTHER
BT1 A C 3C
C11P A C 4D
C7103P B C 3D
C7623P A C 2D
C7629P B C 3B
C7639P B C 1D
SW1 B C 3E
SW2 A C 1C
SW3 A C 1D
SW4 A C 1E
SW5 A C 1D
SW6 B C 2E
SW7601 B C 2A
TM1 A C 4A
ZP1-2 B C 4D
ZP1-3 B C 4D
ZP1-4 B C 3C
ZP1-5 B C 4D
ZP1-6 B C 4D
ZP1-7 B C 4C
ZP1-8 B C 4D
ZP3-3 B C 2E
ZP4-9 B C 3B
ZP6-1 B C 4D
ZP6-2 B C 4D
ZP6-3 B C 4C
ZP6-4 B C 4C
ZP6-5 B C 4C
ZP6-6 B C 4C
ZP6-7 B C 4C
ZP6-8 B C 4C
ZP6-9 B C 4D
ZP1-11 B C 4C
ZP1-12 B C 2C
ZP1-13 B C 2D
ZP1-14 B C 4A
ZP1-17 B C 1C
ZP1-18 B C 3D
ZP1-19 B C 3D
ZP1-20 B C 3C
ZP1-21 B C 3B
ZP1-22 B C 2D
ZP1-23 B C 2D
ZP1-24 B C 2D
ZP1-25 B C 2C
ZP1-26 B C 2D
ZP1-27 B C 4A
ZP1-28 B C 4A
ZP1-29 B C 2C
ZP1-30 B C 4A
ZP1-31 B C 4A
ZP1-32 B C 3B
ZP1-33 B C 3B
ZP1-38 B C 4A
ZP1-46 B C 3B
ZP1-49 B C 1A
ZP3-17 B C 1E
ZP3-18 B C 2D
ZP3-19 B C 2E
ZP3-20 B C 2D
ZP4-18 B C 3B
ZP4-23 B C 2B
ZP4-24 B C 2B
ZP4-25 B C 2C
ZP6-10 B C 3D
ZP7601 B C 1D
ZP7602 B C 2B
ZPG1 A D 2A
ZPG2 A D 3A
ZPG3 A D 2E
ZPG4 A D 1D
ZPG5 A D 3B
ZPG6 A D 1B
ZPG7 A D 1A
ZPG8 A D 1A
ZPG9 A D 1A

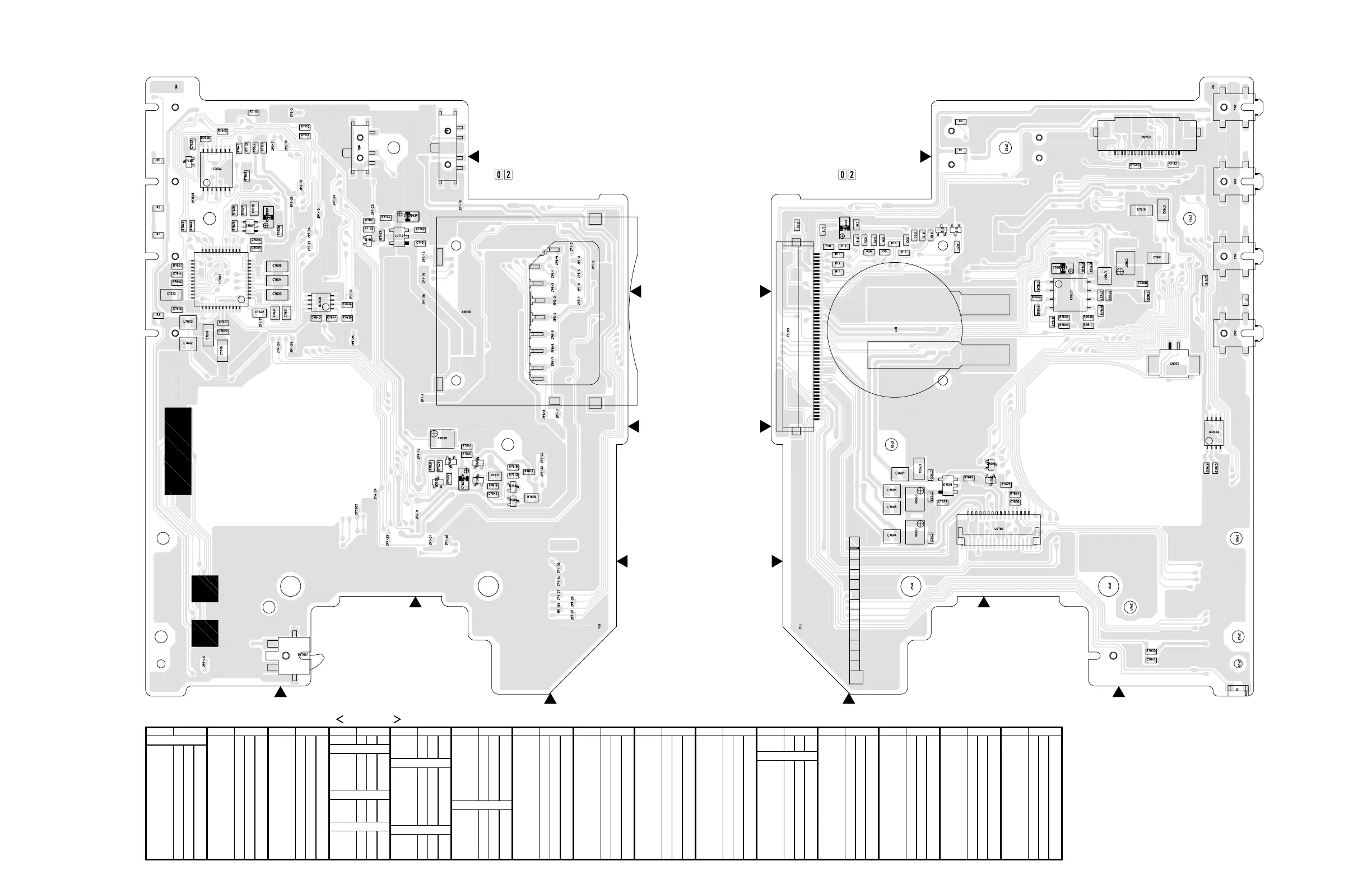

COMPONENT PARTS LOCATION GUIDE
4.24
MONITOR
4-49 4-50
MONITOR CIRCUIT BOARD
