EN 37
INDEX

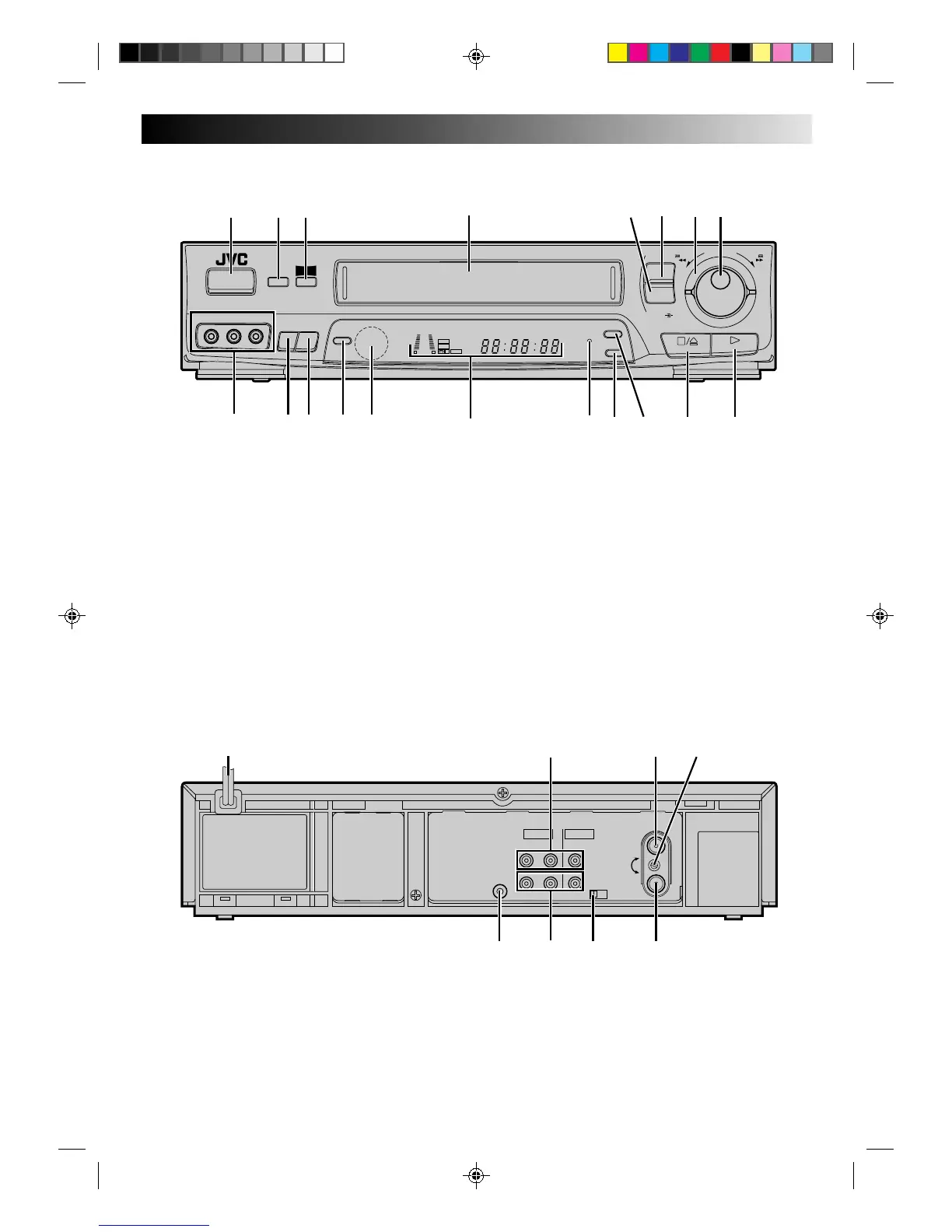

FRONT VIEW
1 OPERATE Button (Z pg. 4)
2 COLOUR SYSTEM Button (Z pg. 32)
3 WIDE QUALITY Button (Z pg. 12)
4 Cassette loading Slot
5 RECORD Button (Z pg. 15)
6 PAUSE Button (Z pg. 11)
7 SHUTTLE Ring (Z pg. 10)
8 Jog Dial (Z pg. 11)
TV PROG. Dial (Z pg. 6)
9 VIDEO and AUDIO Input Connectors (Z pg. 27)
0 R.A.EDIT Button (Z pg. 28)
! IN/OUT Button (Z pg. 28)
@ START Button (Z pg. 29)
A. DUB [Audio Dubbing] Button (Z pg. 30)
# infrared Beam Receiving window
$ Display Panel (Z pg. 38)
% WIDE QUALITY Indicator (Z pg. 12)
^ AUTO SP/LP TIMER Button (Z pg. 25)
& CH SET Button (Z pg. 6)
* STOP/EJECT Button (Z pg. 10)
STORE Button (Z pg. 7)
( PLAY Button (Z pg. 10)
OK Button (Z pg. 5)
6
q
FF
REW
STORE
OK
SHUTTLE
AUTO SP / LP
TIMER
START
A. DUB
WIDE
QUALITY
CHSET
R.A.EDIT
IN/OUT
VIDEO
(MONO)L– AUDIO–R
OPERATE
COLOUR
SYSTEM
TV PROG /
JOG
WIDE
QUALITY
REC
TIMER
PLAY
NTSC
M
SP LP
ST BIL
+8
4
0
6
10
–20dB
NORM
L
R
$
&
* (
@
4
1 2 3
5
6
8
7
9
!0 #
%
^
REAR VIEW
PAUSE/
R.A.EDIT
ANT. IN
RF OUT
33
41
TEST
OFF – ON
OUT
AUDIO
VIDEO
IN
OUT
IN
RL
1
34
2
8
765
1 Mains Power Cord (Z pg. 3)
2 AUDIO and VIDEO IN Connectors (Z pg. 26)
3 ANT. IN Connector (Z pg. 3)
4 RF Output Channel Adjustment Screw (Z pg. 4)
5 Remote PAUSE Connector (Z pg. 27)
R.A.EDIT Connector (Z pg. 28)
6 AUDIO and VIDEO OUT Connectors (Z pg. 3)
7 TEST Switch (Z pg. 4)
8 RF OUT Connector (Z pg. 3)
