21
STEERING
WHEEL
REMOTE
KD-A845BT / KD-R840BT KD-R740BT
Porte fusible
Interrupteur d’allumage
Connexion
recommandée
Bleu clair/jaune
Faisceau de câble spécifique pour
le véhicule (acheté séparément)
Pour plus d’informations:
Metra Electronics:
www.metraonline.com
Scosche Industries:
www.scosche.com
Bleu/blanc: À l’amplificateur
Bleu: À l’antenne alimentée
Réalisez cette connexion
si le faisceau de câbles du
fabricant de votre voiture ne
possède pas de “Interrupteur
d’allumage 12 V”.
Fil rouge séparé

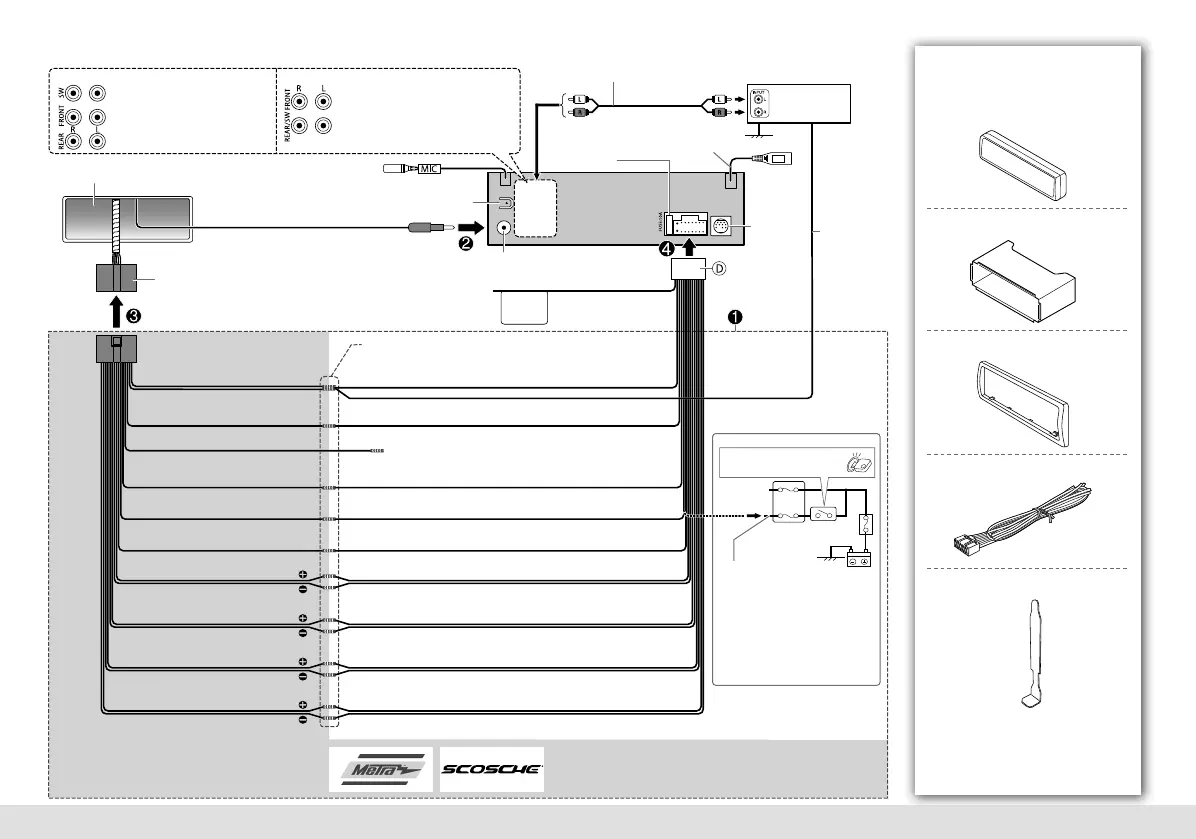

Connexions
Cordon de signal (non fournie)
Fil de
télécommande
(non fournie)
Borne arrière de masse
À l’adaptateur de
télécommande volant
Fusible (10 A)
Câble USB (environ
1,2 m/4 pieds)
Borne de l’antenne
JVC
Amplificateur
Faisceau de câbles de l’usine
(véhicule)
Tableau de bord du véhicule
Liste des pièces pour
l’installation
( ×2 )
( ×1 )
( ×1 )
( ×1 )
( ×1 )
A
Façade
B
Manchon de montage
C
Plaque d’assemblage
D
Faisceau de fils
E
Clé d’extraction
Noir: Masse
Jaune: Batterie 12 V
Blanc: Enceinte avant (gauche)
Blanc/noir
Gris: Enceinte avant (droit)
Gris/noir
Vert: Enceinte arrière (gauche)
Vert/noir
Violet: Enceinte arrière (droit)
Violet/noir
Joignez les fils de même couleur ensemble.
Rouge: Allumage 12 V
Orange/blanc: Éclairage
(Non utilisé) Isolez pour éviter les courts-circuits
Bleu/blanc: Télécommande (200 mA max.)
MIC (prise d’entrée microphone)
(
➜
10)
Sortie avant
Sortie avant
Sortie arrière/caisson de grave
Sortie de caisson de grave
Sortie arrière
(
➜
8)
FRANÇAIS
FR_KD-A845BT[J].indd 21FR_KD-A845BT[J].indd 21 10/4/12 2:29:59 PM10/4/12 2:29:59 PM
