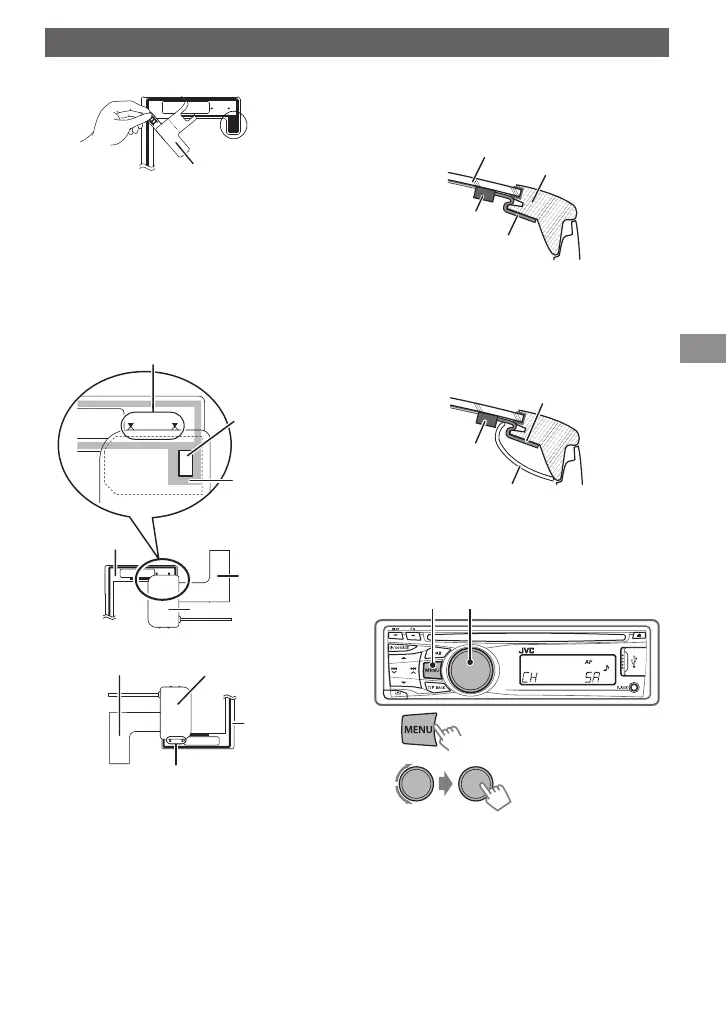

Kabeluttag
Skikt
䎬䎬䎬
0
Rör inte vid kabeluttaget.
7
Avlägsna skiktet III.
.
0
Rör inte kabelkontakten eller den klistriga ytan
på tejpen på förstärkaren.
<Vid installation på höger sida>
.
Linjeställ den utstickande delen med
K
-märket
Förstärkare
Kabelkontakt
på förstärkare
(metalldel)
Jordningsskikt
Kabeluttag på
lmantenn
Filmantenn A
<Vid installation på vänster sida>
.
Linjeställ den utstickande delen med
J
-märket
Jordningsskikt
Filmantenn
A
Förstärkare
8
Linjeställ den utstickande delen på
förstärkaren med K-märket på filmantenn
A så att förstärkarens kabelkontakt
(metalldelen) kommer i kontakt med
filmantennens kabeluttag.
.
<Genomskärning>
.
Förstärkare
Jordningsskikt
Stolpe
Vindruta
9
Sätt fast jordningsskikten på A-stolpens
metalldel. (Man kan även sätta fast på målad
metalldel.)
10
Koppla kabeln till DAB-antennens ingång på
enhetens baksida. (A sidan 3)
11
Fäst kabeln till stolpen på flera platser med
hjälp av kabelklämmorna C.
.
<Genomskärning>
.
Förstärkare
A-stolpens täckning
Jordningsskikt
.
0
Kontrollera att A-stolpens täckning inte skadar
jordningsskikt eller förstärkare.
12
Sätt tillbaka A-stolpens täckning på dess
plats.
.
0
Grundinställning: <ANT PWR ON>
.
A
B
.
(Håll)
B<TUNER>
B<DAB ANT PWR>
B<ANT PWR ON>
.
C
Tryck på MENU för att stänga.
0
Om man ställer in till <ANT PWR OFF> får man
ingen mottagning.
A
B
13
Kontrollera att strömmen till DAB-antennen
är ställd till ”ON”.
Installation av DAB-antenn
SVENSKA |
5
