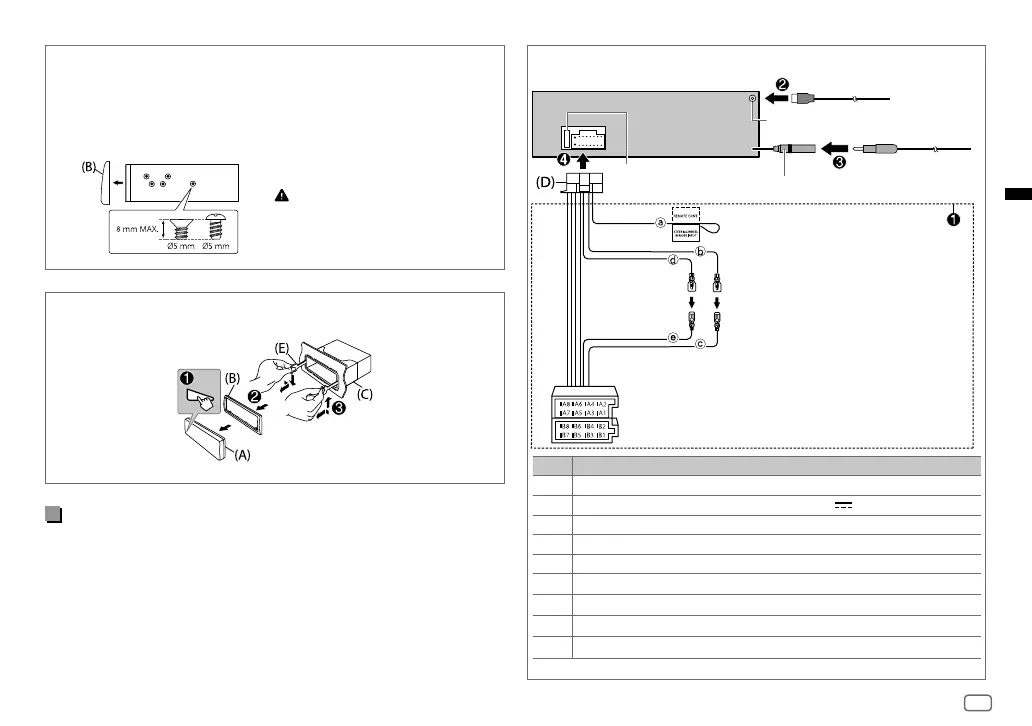

Rimozione dell’apparecchio
Installazione dell’apparecchio (senza manicotto di montaggio)
1 Rimuovere il supporto di montaggio e la piastrina di finitura dall’unità.
2 Allineare i fori dell’unità (di entrambi i lati) con quelli della staffa di
montaggio del veicolo e fissarvela usando comuni viti.
Elenco delle parti (in dotazione)
(A) Frontalino (×1)
(B) Piastrina di finitura (×1)
(C) Supporto di montaggio (×1)
(D) Fascio dei cavi (×1)
(E) Chiavetta di estrazione (×2)
Usare soltanto le viti specificate.
L’uso di viti diverse può causare il
danneggiamento dell’unità.
Collegamento dei cavi
Contatto Colori e funzione
A4 Giallo : Batteria
A5 Blu/bianco : Alimentazione (12 V
350 mA)
A6 Arancione/bianco : Selettore di controllo illuminazione del veicolo
A7 Rosso : Accensione (ACC)
A8 Nero : Collegamento a terra (massa)
B1, B2
Porpora
], Porpora/nero [
: Diffusore posteriore (destro)
B3, B4
Grigio
], Grigio/nero [
: Diffusore anteriore (destro)
B5, B6
Bianco
], Bianco/nero [
: Diffusore anteriore (sinistro)
B7, B8
Verde
], Verde/nero [
: Diffusore posteriore (sinistro)
Presa d’antenna
Presa antenna DAB (connettore SMB)
Fusibile (10 A)
a Azzurro/giallo: All’adattatore per
telecomando da volante
b Giallo: Cavo della batteria
c Giallo: A4
d Rosso: Cavo di accensione
e Rosso: A7
Connettori ISO
