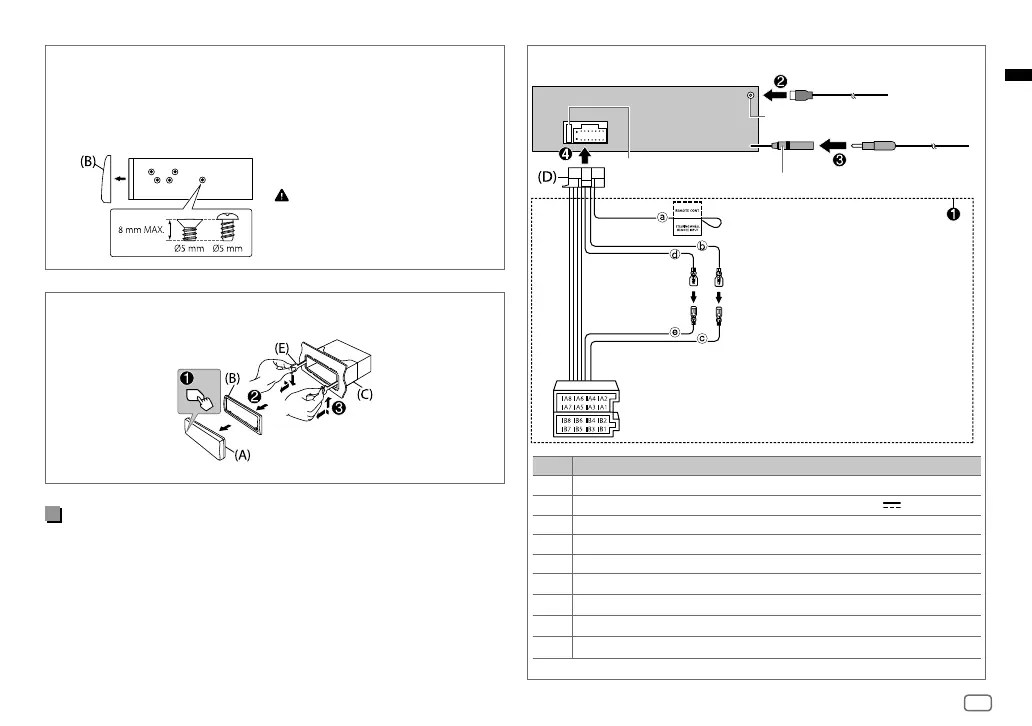

Desmontaje de la unidad
Instalación de la unidad (sin manguito de montaje)
1 Retire de la unidad, el manguito de montaje y la placa embellecedora.
2 Alinee los orificios de la unidad (en ambos lados) con la ménsula de
montaje del vehículo y asegure la unidad con los tornillos (disponibles
en el mercado).
Lista de piezas (suministradas)
(A) Placa frontal (×1)
(B) Placa embellecedora (×1)
(C) Manguito de montaje (×1)
(D) Mazo de conductores (×1)
(E) Herramienta de extracción (×2)
Utilice solo los tornillos
especificados. El uso de tornillos
incorrectos puede dañar la unidad.
Conexión del cableado
Patilla Color y función
A4 Amarillo : Batería
A5 Azul/blanco : Control de alimentación (12V
350mA)
A6 Naranja/blanco : Interruptor de control de las luces del automóvil
A7 Rojo : Encendido (ACC)
A8 Negro : Conexión a tierra (masa)
B1, B2
Púrpura
]
, Púrpura/negro
[
: Altavoz trasero (derecho)
B3, B4
Gris
]
, Gris/negro
[
: Altavoz delantero (derecho)
B5, B6
Blanco
]
, Blanco/negro
[
: Altavoz delantero (izquierdo)
B7, B8
Verde
]
, Verde/negro
[
: Altavoz trasero (izquierdo)
Terminal de la antena
Toma de antena DAB (conector SMB)
Fusible (10 A)
a Luz azul/amarilla: Al adaptador del
mando a distancia del volante de la
dirección
b Amarillo: Cable de la batería
c Amarillo: A4
d Rojo: Cable de encendido
e Rojo: A7
Conectores ISO
