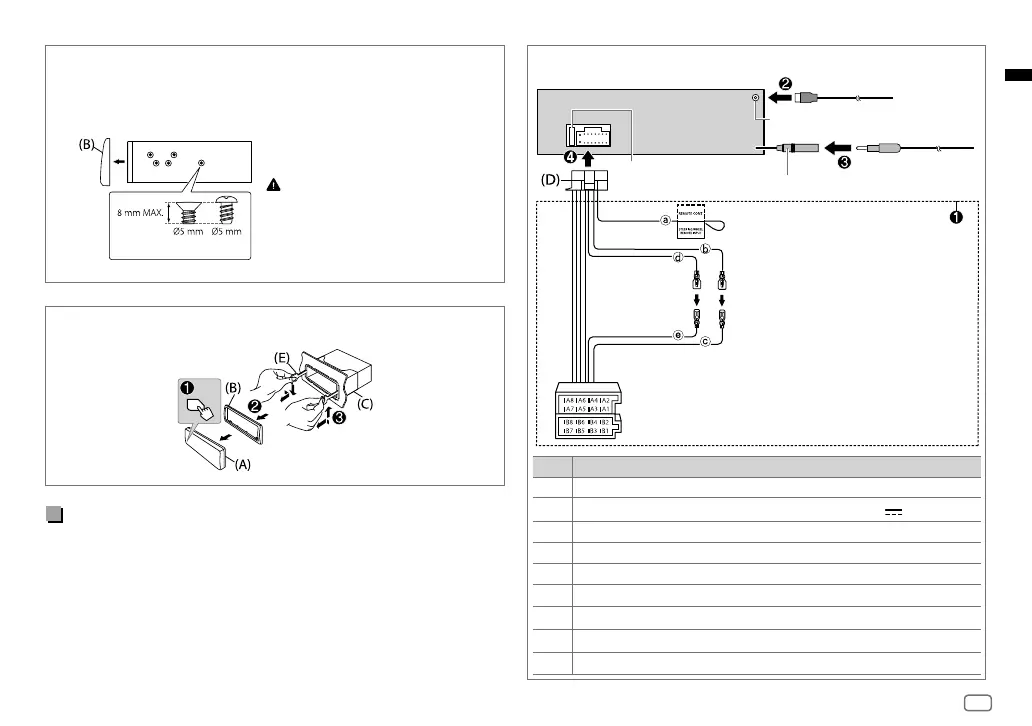

Desmontaje de la unidad
Instalación de la unidad (sin manguito de montaje)
1 Retire de la unidad, el manguito de montaje y la placa embellecedora.
2 Alinee los orificios de la unidad (en ambos lados) con la ménsula de
montaje del vehículo y asegure la unidad con los tornillos (disponibles
en el mercado).
Utilice solo los tornillos especificados.
El uso de tornillos incorrectos puede
dañar la unidad.
Lista de piezas (suministradas)
(A) Placa frontal (×1)
(B) Placa embellecedora (×1)
(C) Manguito de montaje (×1)
(D) Mazo de conductores (×1)
(E) Herramienta de extracción (×2)
Conexión del cableado
Patilla Color y función
A4 Amarillo : Batería
A5 Azul/blanco
: Control de alimentación (12 V
350 mA)
A6 Naranja/blanco : Interruptor de control de las luces del automóvil
A7 Rojo : Encendido (ACC)
A8 Negro : Conexión a tierra (masa)
B1, B2
Púrpura
]
, Púrpura/negro
[
: Altavoz trasero (derecho)
B3, B4
Gris
]
, Gris/negro
[
: Altavoz delantero (derecho)
B5, B6
Blanco
]
, Blanco/negro
[
: Altavoz delantero (izquierdo)
B7, B8
Verde
]
, Verde/negro
[
: Altavoz trasero (izquierdo)
Terminal de la antena
Fusible (10 A)
a Luz azul/amarilla: Al adaptador del
mando a distancia del volante de la
dirección
b Amarillo: Cable de la batería
c Amarillo: A4
d Rojo: Cable de encendido
e Rojo: A7
Conectores ISO
Toma de antena DAB (conector SMB)
Tornillo tipo autorroscante
