Do the required electrical connections.
Réalisez les connexions électriques.
*
1
When you stand the unit, be careful not to damage the fuse on the rear.
*
1
Lorsque vous mettez l’appareil à la verticale, faire attention de ne pas endommager le fusible situé sur
l’arrière.
Bend the appropriate tabs to hold the
sleeve firmly in place.
Tordez les languettes appropriées
pour maintenir le manchon en place.

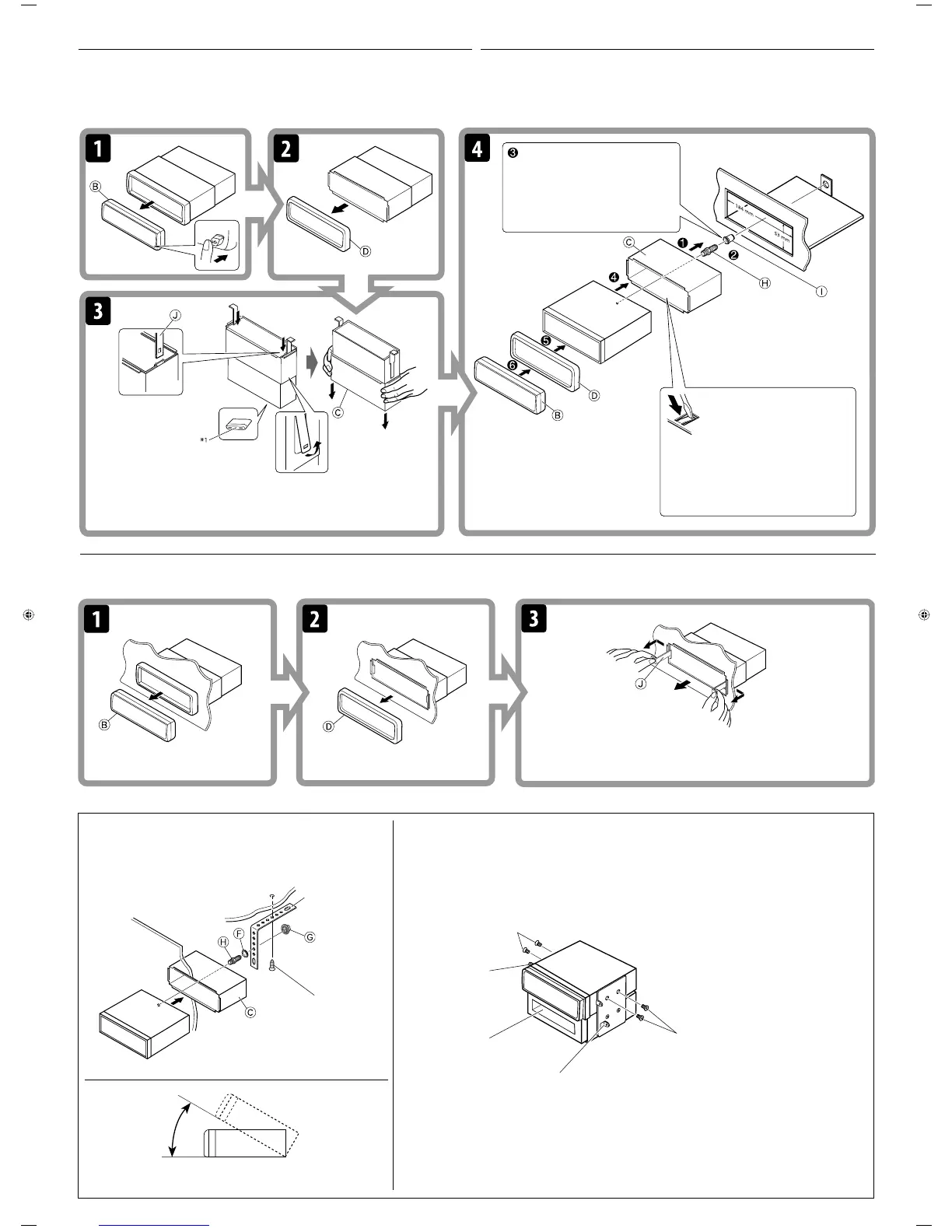

INSTALLATION (IN-DASH MOUNTING)
The following illustration shows a typical installation. If you have any questions or require information
regarding installation kits, consult your JVC IN-CAR ENTERTAINMENT dealer or a company supplying
kits.
• If you are not sure how to install this unit correctly, have it installed by a qualified technician.
INSTALLATION (MONTAGE DANS LE TABLEAU DE BORD)
L’illustration suivante est un exemple d’installation typique. Si vous avez des questions ou avez besoin
d’information sur des kits d’installation, consulter votre revendeur d’autoradios JVC ou une compagnie
d’approvisionnement.
• Si l’on n’est pas sûr de pouvoir installer correctement cet appareil, le faire installer par un technicien
qualifié.
2
Insert the two handles, then pull them as illustrated so that the unit can be removed.
Insérez les deux poignées, puis tirez de la façon illustrée de façon à retirer l’appareil.
When installing the unit without using the sleeve / Lors de l’installation de l’appareil
scans utiliser de manchon
In a Toyota car for example, first remove the car radio and install the unit in its place.
Par exemple dans une Toyota, retirer d’abord l’autoradio et installer l’appareil à la place.
When using the optional stay / Lors de l’utilisation du
hauban en option
Note : When installing the unit on the mounting bracket, make sure to use the 8 mm-long screws. If longer screws are
used, they could damage the unit.
Remarque : Lors de l’installation de l’appareil sur le support de montage, s’assurer d’utiliser des vis d’une longueur de 8 mm.
Si des vis plus longues sont utilisées, elles peuvent endommager l’appareil.
Screw (option)
Vis (en option)
Stay (option)
Hauban (en option)
Fire wall
Cloison
Dashboard
Tableau de bord
Install the unit at an angle of less than 30˚.
Installez l’appareil avec un angle de moins de 30˚.
* Not supplied for this unit.
* Non fourni avec cet autoradio.
Bracket*
Support*
Flat type screws (M5 × 8 mm)*
Vis à tête plate (M5 × 8 mm)*
Pocket
Poche
Flat type screws (M5 × 8 mm)
*
Vis à tête plate (M5 × 8 mm)*
Bracket*
Support*
