JVC KD-R691

PORTUGUÊS
19
Data Size: B6L (182 mm x 128 mm)
Book Size: B6L (182 mm x 128 mm)

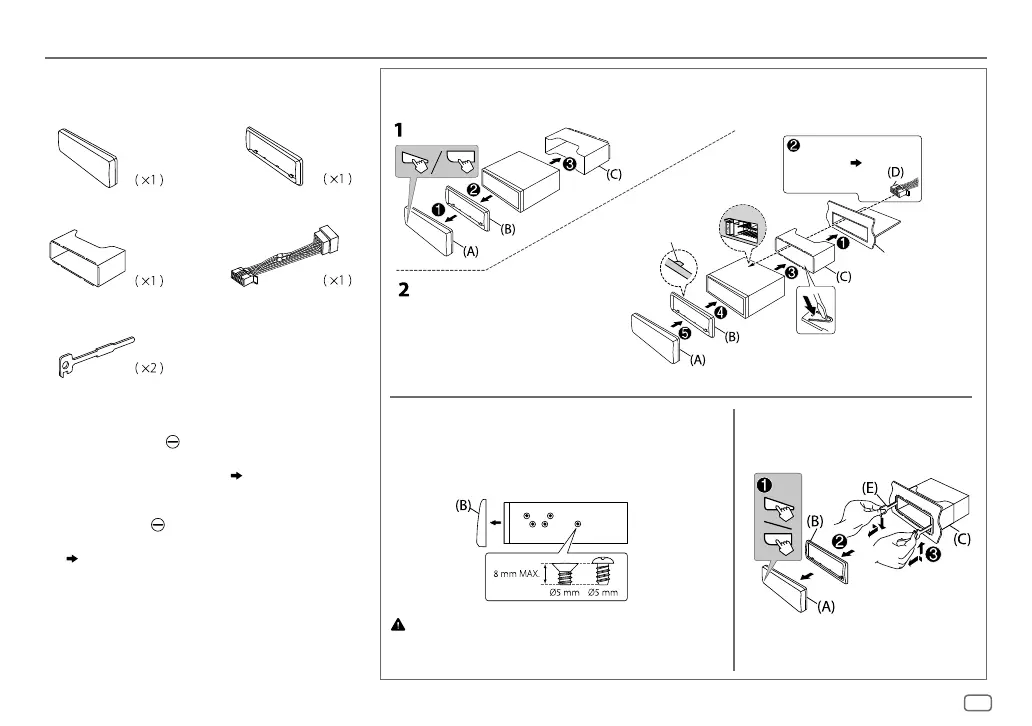

Lista de peças para instalação
Processo básico
1 Retire a chave do interruptor de ignição e, em seguida,
desconecte o terminal
da bateria do automóvel.
2 Conecte os fios adequadamente.
Consulte a seção de conexão da cablagem. ( 20)
3 Instale o aparelho no seu automóvel.
Consulte a seção de instalação do aparelho (montagem no tablier).
4 Conecte o terminal da bateria do automóvel.
5 Retire o painel frontal e reinicie o aparelho.
( 3 ou 4)
(A) Painel frontal
INSTALAÇÃO/CONEXÃO
Como retirar o aparelhoQuando instalar sem a manga de montagem
1 Retire a manga de montagem e a placa de guarnição do aparelho.
2 Alinhe os orifícios no aparelho (em ambos lados) com o suporte de
montagem do veículo e fixe o aparelho com parafusos (disponíveis
comercialmente).
Utilize apenas os parafusos especificados. Utilizar parafusos inadequados pode
danificar o aparelho.
Instalação do aparelho (montagem no tablier)
Instale a cablagem
necessária.
( 20)
Dobre as bordas apropriadas para manter
a manga firme na posição correta.
Enganche o lado superior
Oriente a placa de guarnição
como mostrado antes de
instalar.
Tablier do seu automóvel
(C) Manga de montagem
(B) Placa de guarnição
(D) Cablagem
(E) Chave de extração
