Quando ligar a um amplificador externo, ligue o
seu fio de terra ao chassis do automóvel para evitar
danos ao aparelho.

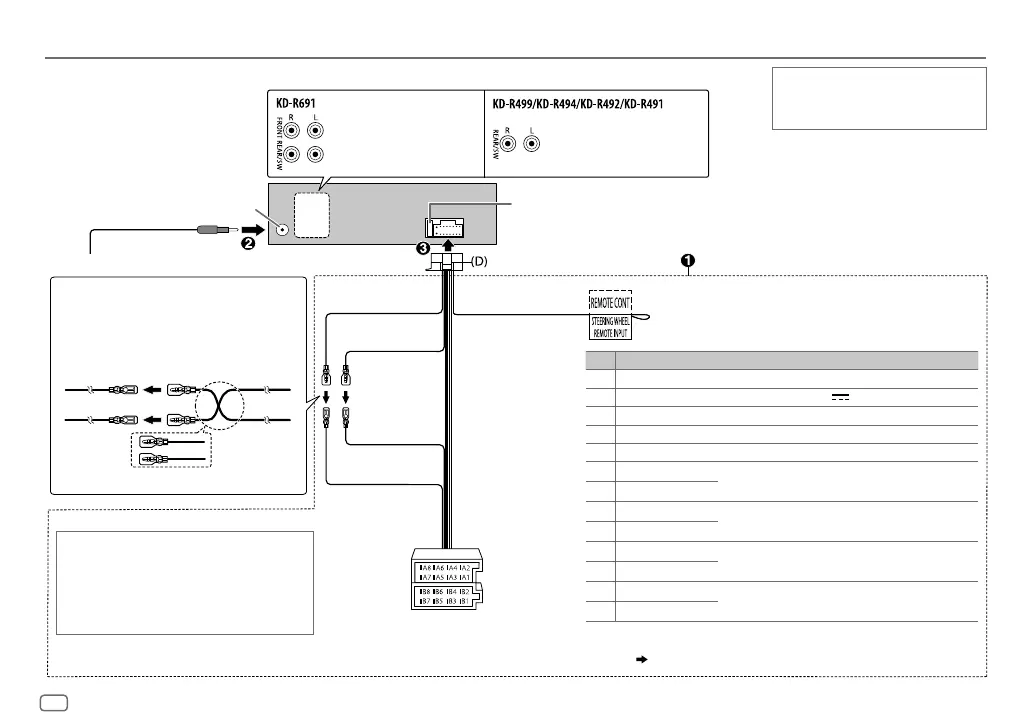

Conexão da cablagem
Fusível (10 A)
Terminal de antena
Azul claro/amarelo
(Fio de controlo remoto
da direção)
Ao adaptador do controlo remoto do volante de direção
Amarelo (A4)
Vermelho (A7)
Amarelo (Cabo de bateria)
Pino Cor e função
A4 Amarelo : Bateria
A5 Azul/branco : Controlo de energia (12V
350mA)
A6 Laranja/branco : Interruptor de controlo das luzes do automóvel
A7 Vermelho : Ignição (ACC)
A8 Preto : Conexão terra (massa)
B1
Roxo
]
: Altifalante traseiro (direito)
B2
Roxo/preto
[
B3
Cinzento
]
: Altifalante frontal (direito)
B4
Cinzento/preto
[
B5
Branco
]
: Altifalante frontal (esquerdo)
B6
Branco/preto
[
B7
Verde
]
: Altifalante traseiro (esquerdo)
*
B8
Verde/preto
[
Aparelho
Conexão dos conectores ISO em alguns
automóveis VW/Audi ou Opel (Vauxhall)
Pode precisar modificar a cablagem fornecida como mostrado
abaixo.
Veículo
A7 (vermelho)
Cabo de ignição
(vermelho)
A4 (amarelo)
Cablagem normal
Cabo de bateria
(amarelo)
*
Pode também ligar um subwoofer diretamente sem um amplificador de subwoofer externo. Para a
definição,

13 .
Conectores ISO
Se o seu carro não tiver um terminal ISO
Recomendamos a instalação do aparelho com uma cablagem
personalizada disponível no comércio, específica para o seu
veículo, e para a sua segurança, certifique-se de solicitar este
trabalho a profissionais. Consulte o seu revendedor de áudio
para automóveis.
INSTALAÇÃO/CONEXÃO
Vermelho (Cabo de ignição)
Saída dianteira
Saída traseira/subwoofer
Saída traseira/subwoofer
